SYSTEMBESCHREIBUNG
Messgerät
Die Vibrationsmessgeräte PCE-VT 38x0 und PCE-VT 39x0 eignen sich zur Messung und Überwachung von
Schwingungen an Maschinenbauteilen. Zu den Messgrößen gehören Schwingbeschleunigung, Schwingge-
schwindigkeit und Schwingweg. Der Messwert für die eingestellte Messgröße kann zwischen RMS-, Peak-,
Peak-Peak-Wert und Scheitelfaktor umgeschaltet werden. Anhand dieser Werte können z. B. Unwuchten
und sich entwickelnde Lagerschäden ermittelt werden. Neben einer Hold-Funktion zum Einfrieren des
aktuellen Messwerts ist zudem eine Anzeige des Maximalwerts möglich. Dadurch wird der bisher höchste
Messwert, der während einer Messung aufgetreten ist, zusätzlich zum aktuellen Messwert auf dem Bild-
schirm angezeigt. Eine automatische Klassifizierung des Messwerts nach der ISO Norm 10816-3 kann auch
eingestellt werden. Dadurch wird der aktuelle Messwert anhand der entsprechenden Grenzwerte in eine
der vier definierten Zonen eingeteilt und farblich hervorgehoben. Zu den weiteren Funktionen des
PCE-VT 38x0 gehört ein Messwertspeicher für manuelle Messungen und eine Datenloggerfunktion zur
Aufzeichnung von Messwerten über einen längeren Zeitraum. Zusätzlich zu den oben beschriebenen
Eigenschaften bietet das PCE-VT 39x0 Funktionen für Routenmessung, Berechnung von FFT und Dreh-
zahlmessung. Mit der im Lieferumfang enthaltenen PC-Software können die gespeicherten Daten vom
Messgerät importiert werden und entsprechend visualisiert, ausgewertet und archiviert werden. Die Mess-
geräte verfügen über einen internen LiPo-Akku, der über die USB-Buchse mit üblichen USB-Netzteilen
geladen wird und die Akkulaufzeit beträgt ca. 15 ... 20 Stunden, je nach eingestellter Helligkeit.

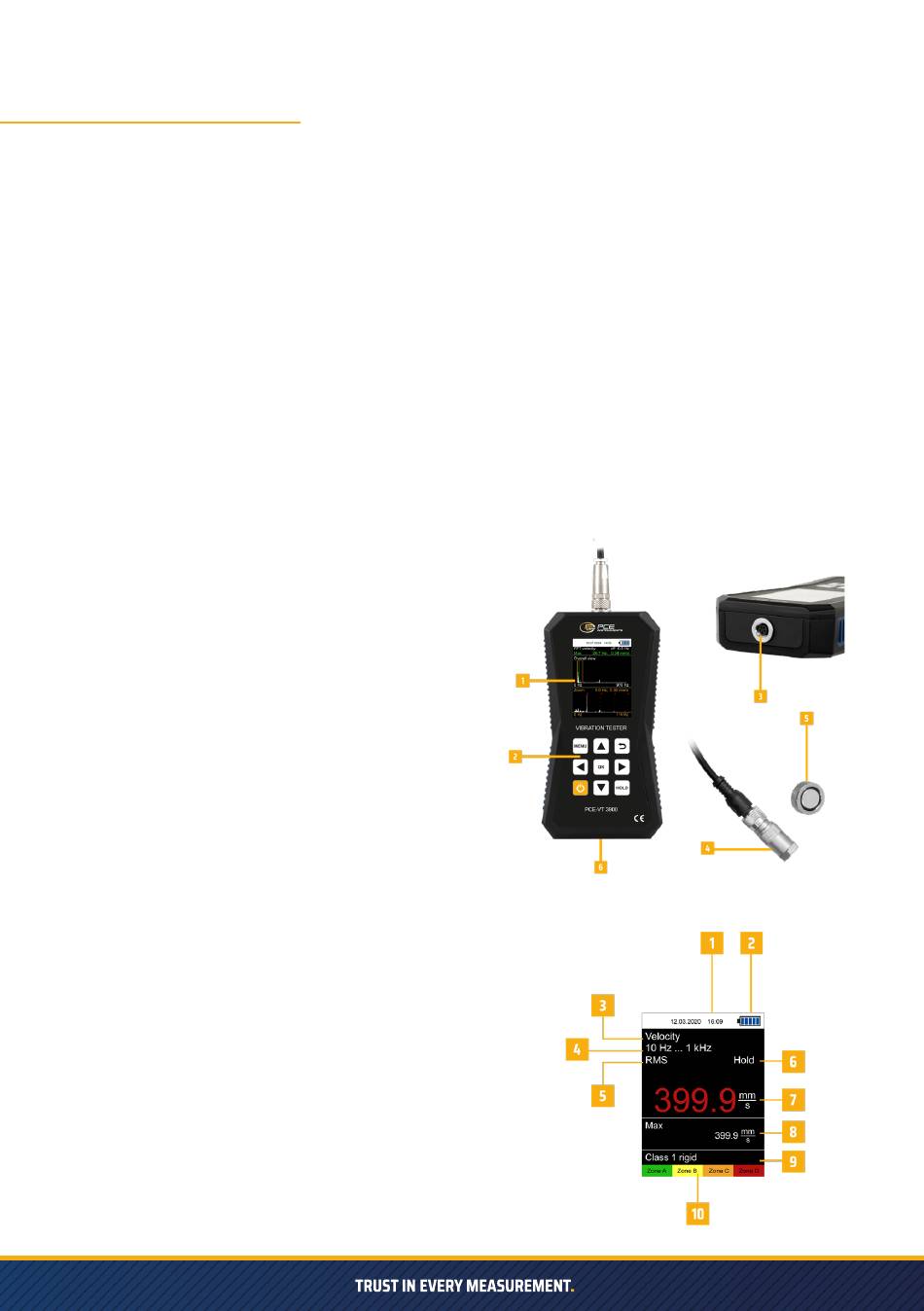

1. Display
2. Folientastatur
3. Sensoranschluss
4. Vibrationssensors
5. Magnet
6. USB-Anschluss
Display (im Messmodus)
1. Datum und Uhrzeit
2. Batteriezustand
3. Messgröße
4. Frequenzfilter
5. Parameter
6. HOLD an/aus
7. Messwert
8. Maximal-Messwert
9. Eingestellte ISO-Gruppe
10. Schwingstärkezone
