Luftstromrichtung
Seitliche Ausblasrichtung

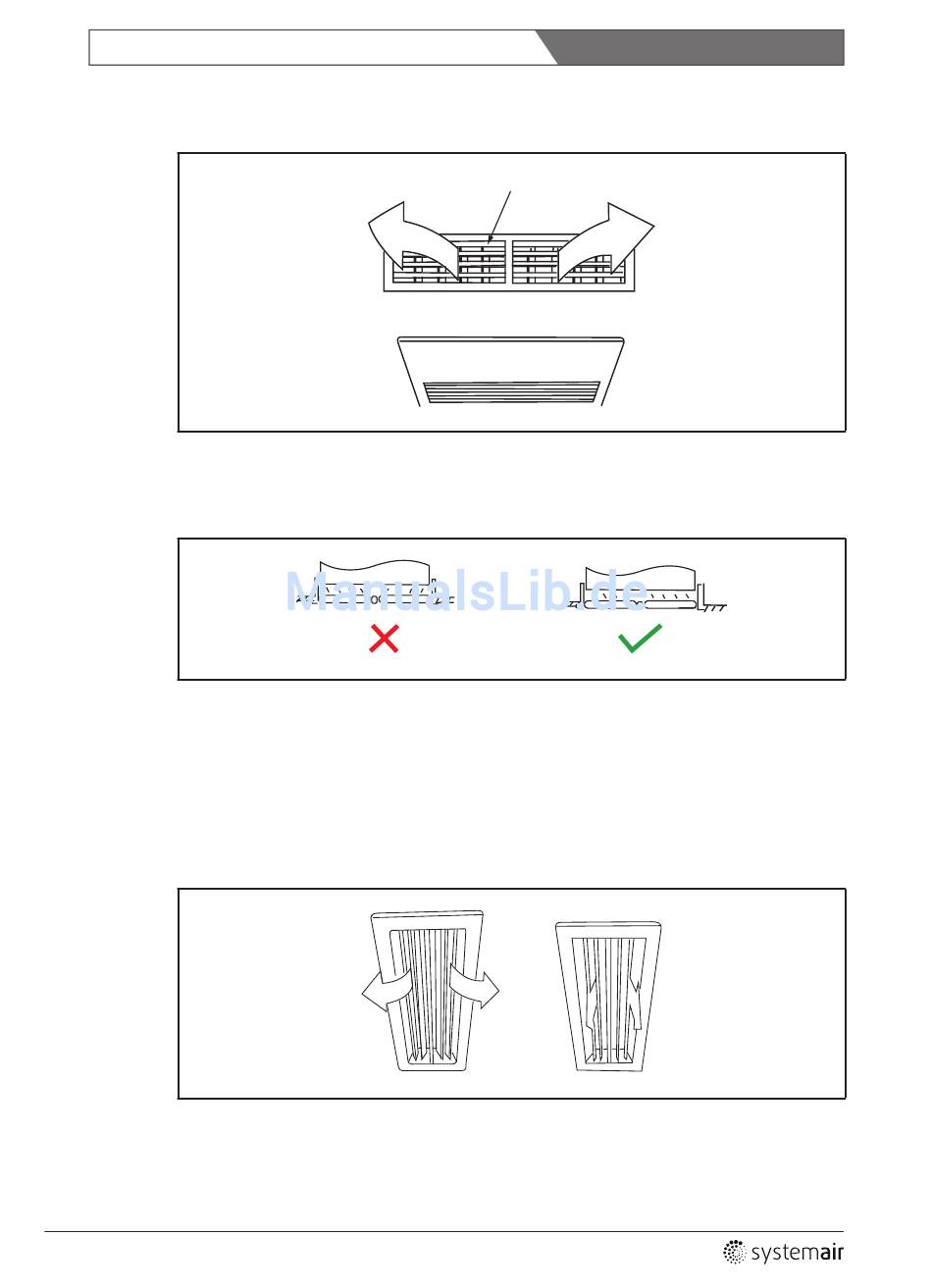

Abbildung 4-10
Hinweis
Stellen Sie alle vertikalen Leitschaufeln in dieselbe Richtung ein. Der Ausblaswinkel darf nicht zu
groß gewählt werden. Nichtbeachten kann zu Kondenswasserbildung und Folgeschäden führen.
Abbildung 4-11
4.3 Kanaleinbaugerät mit Deckenanschluss
Bei Modellen mit separatem Luftauslass (bauseitig zu erstellen) stellen Sie die Ausblasrichtung mit
Hilfe der folgenden Abbildungen ein.
Kühlbetrieb
Stellen Sie die Luftleitlamellen in eine horizontale Ausblasrichtung ein.
Heizbetrieb
Stellen Sie die Luftleitlamellen in eine vertikale Ausblasrichtung ein.
Abbildung 4-12
Kühlbetrieb
Luftleitlamellen horizontal
20
Vertikale Luftleitschaufeln
Vertikale Leitschaufeln
Fig_BA4-8
Fig_BA4-9
Heizbetrieb
Luftleitlamellen vertikal
Fig_BA4-10
