Kanaleinbaugerät, Schlanke Bauweise - SystemAir SYSPLIT Bedienungsanleitung

Bezeichnungen der Bauteile

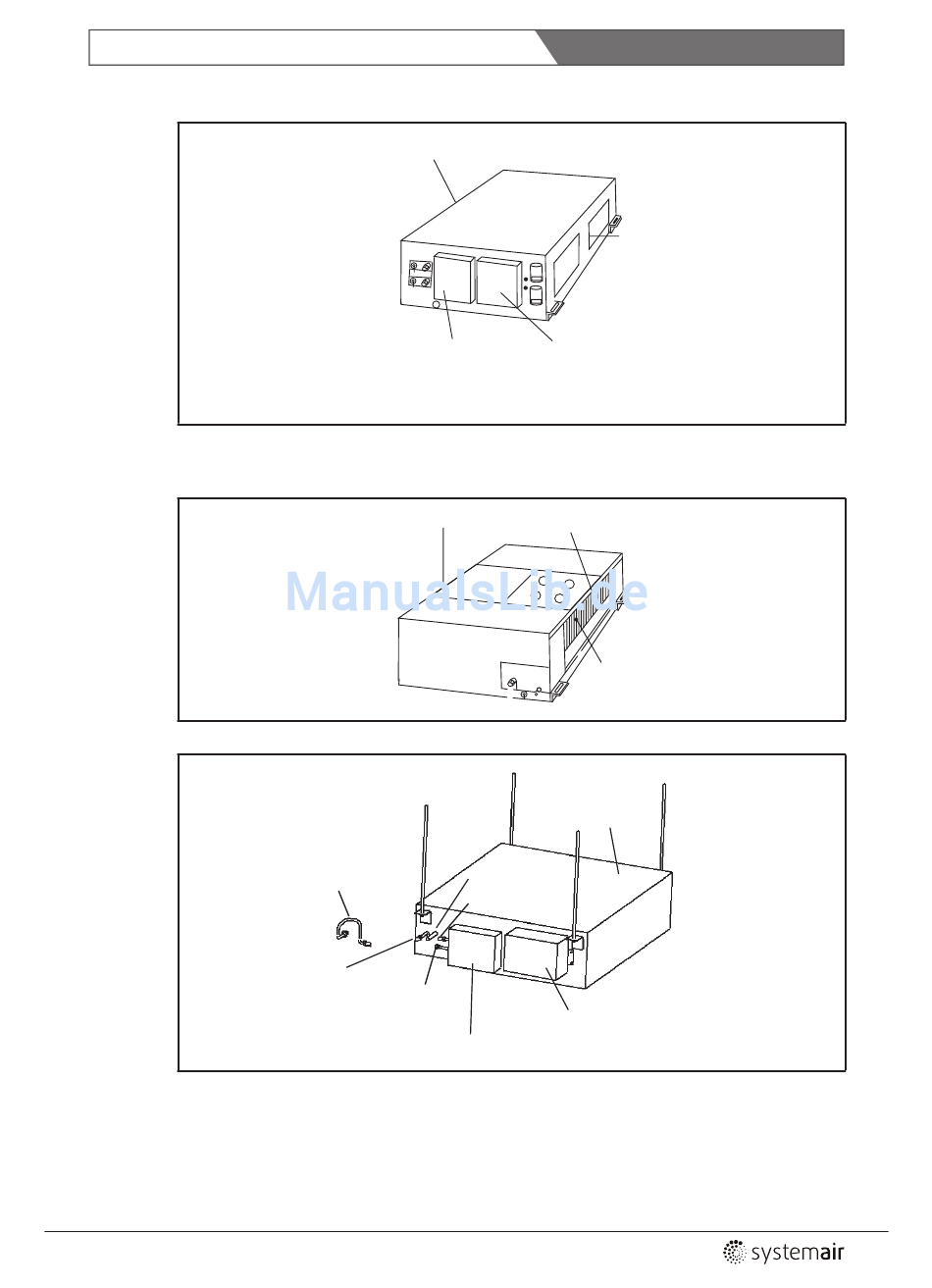

Abbildung 2-10
Luftaustrittsöffnung mit Kanalanschluss
2.9 Kanaleinbaugerät, schlanke Bauweise
Abbildung 2-11
Luftaustrittsöffnung mit Kanalanschluss
Abbildung 2-12
Flüssigkeitsleitung
12
Steuer- und Anschlusskasten B
Modell mit zwei Kältekreisläufen
Verbindungsleitung
Eintritt
Drosselventilbox
Lufteintritt (saugt die Raumluft an)
Steuer- und Anschlusskasten A
Wärmetauscher (wärmt oder kühlt die angesaugte Raumluft)
Lufteintritt (saugt die Raumluft an)
Innengerät
Gasleitung
Austritt
Steuer- und Anschlusskasten
Fig_BA2-10
Fig_BA2-11
Fig_BA2-12
