Kühlbetrieb
Stellen Sie die Luftleitlamellen in eine horizontale Ausblasrichtung ein.

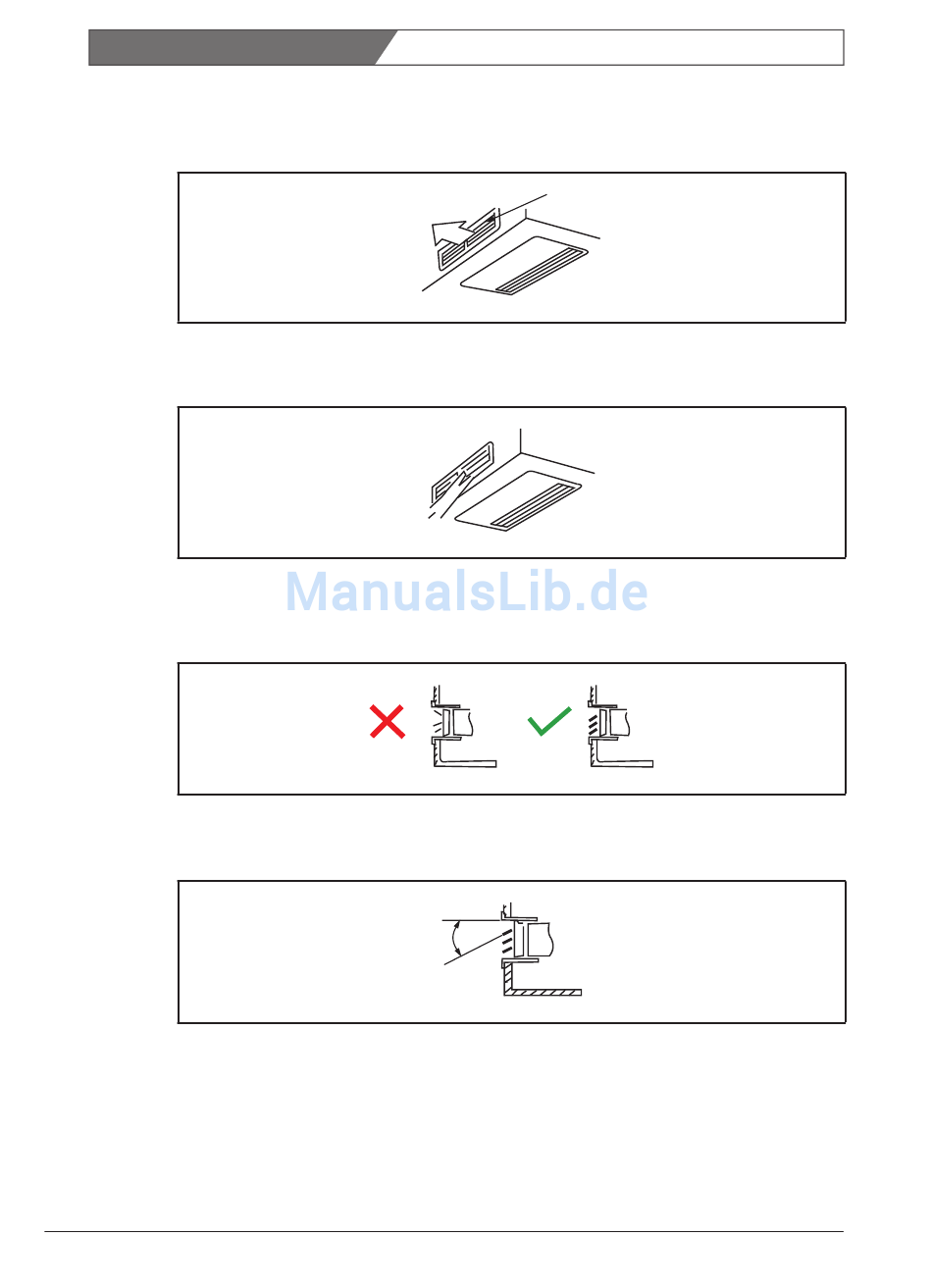

Abbildung 4-6
Heizbetrieb
Stellen Sie die Luftleitlamellen in eine vertikale Ausblasrichtung ein.
Abbildung 4-7
Hinweise
• Stellen Sie alle horizontalen Luftleitlamellen nach unten, wenn die Ausblasrichtung nach
unten zeigen soll.
Abbildung 4-8
• Der Neigungswinkel darf abwärts 40° nicht überschreiten. Nichtbeachten kann zu Kondens-
wasserbildung und Folgeschäden führen.
Abbildung 4-9
Bedienungsanleitung Innengeräte SYSVRF
Horizontale Luftleitlamellen
Max. 40°
Luftstromrichtung
Horizontale Luftleitlamellen
