Hydraulische Anbindung
3.1

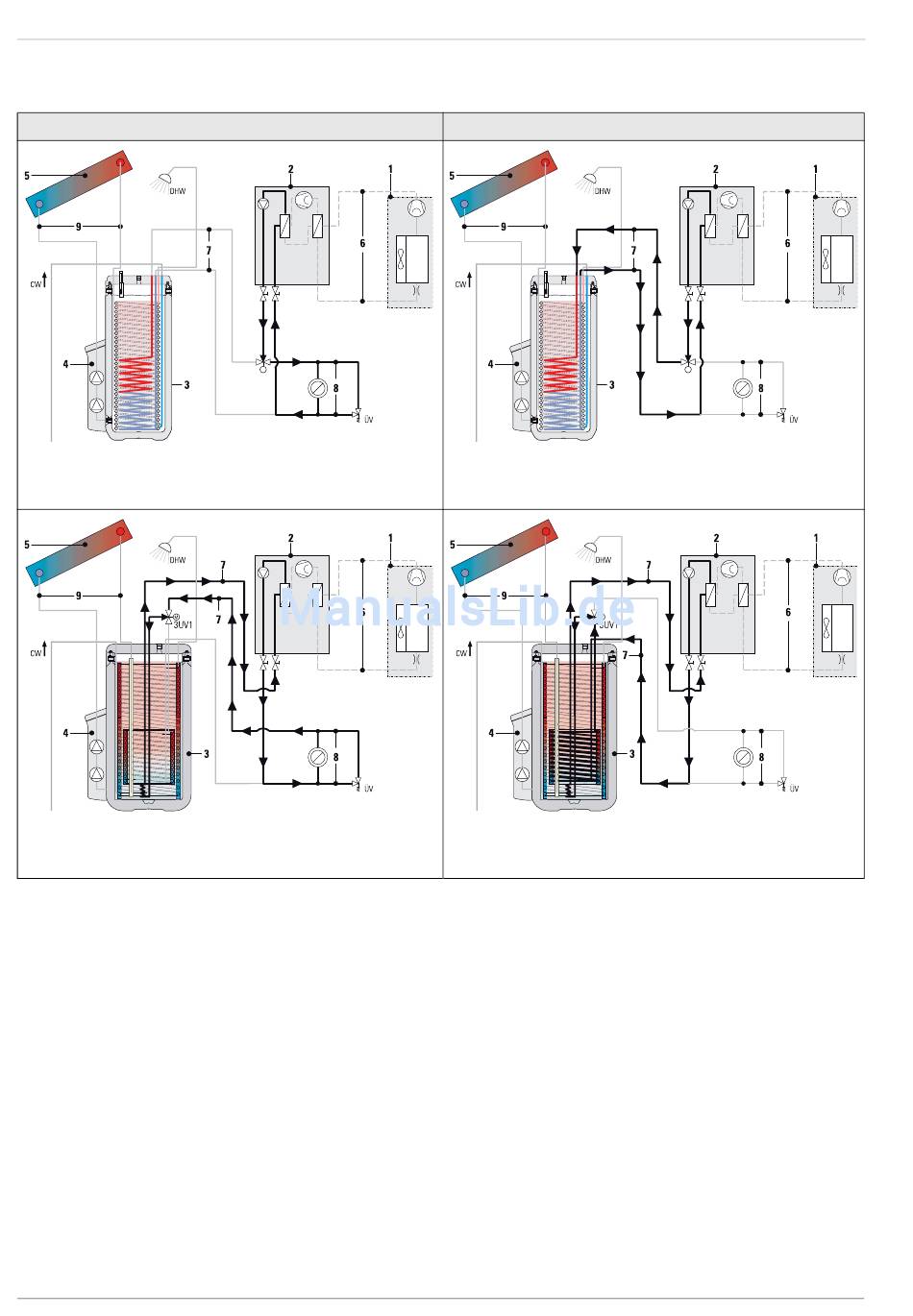

Betriebsweise (schematische Darstellung)
3
Hydraulische Anbindung
Raumheizbetrieb
Bild 3-1
Betriebszustand "Raumheizung" Wärmepumpe HPSU
HybridCube 343/19/0
Bild 3-3
Betriebszustand "Raumheizung" Wärmepumpe HPSU
HybridCube 544/**/0
1
Inneneinheit (RKHBRD) der Wärmepumpe HPSU
2
Außeneinheit (RRRQ) der Wärmepumpe HPSU
3
HybridCube Warmwasserspeicher
4
ROTEX Solaris Regelungs- und Pumpeneinheit (optional)
5
ROTEX Solaris Hochleistungskollektoren (optional)
6
Kältemittelkreislauf der Wärmepumpe HPSU
7
Speicherwasserkreislauf 1 (Wärmepumpe zu HybridCube)
Tab. 3-1
Legende zu Bild 3-1 bis Bild 3-4
12
3UV1
M
hitemp
und
hitemp
und
hitemp
hitemp
hitemp
Warmwasserbetrieb
Bild 3-2
Betriebszustand "Warmwasser" Wärmepumpe HPSU
HybridCube 343/19/0
Bild 3-4
Betriebszustand "Warmwasser" Wärmepumpe HPSU
HybridCube 544/**/0
8
Heizkreislauf
9
Speicherwasserkreislauf 2 (ROTEX Solaris zu HybridCube - optional)
3UV1 3-Wege-Umschaltventil 1 (HT-PAC) am HybridCube
CW Kaltwasserzulauf
DHW Warmwasser
ÜV
Überströmventil
3UV1
M
hitemp
und
hitemp
und
FA ROTEX HT-PAC - 03/2010
