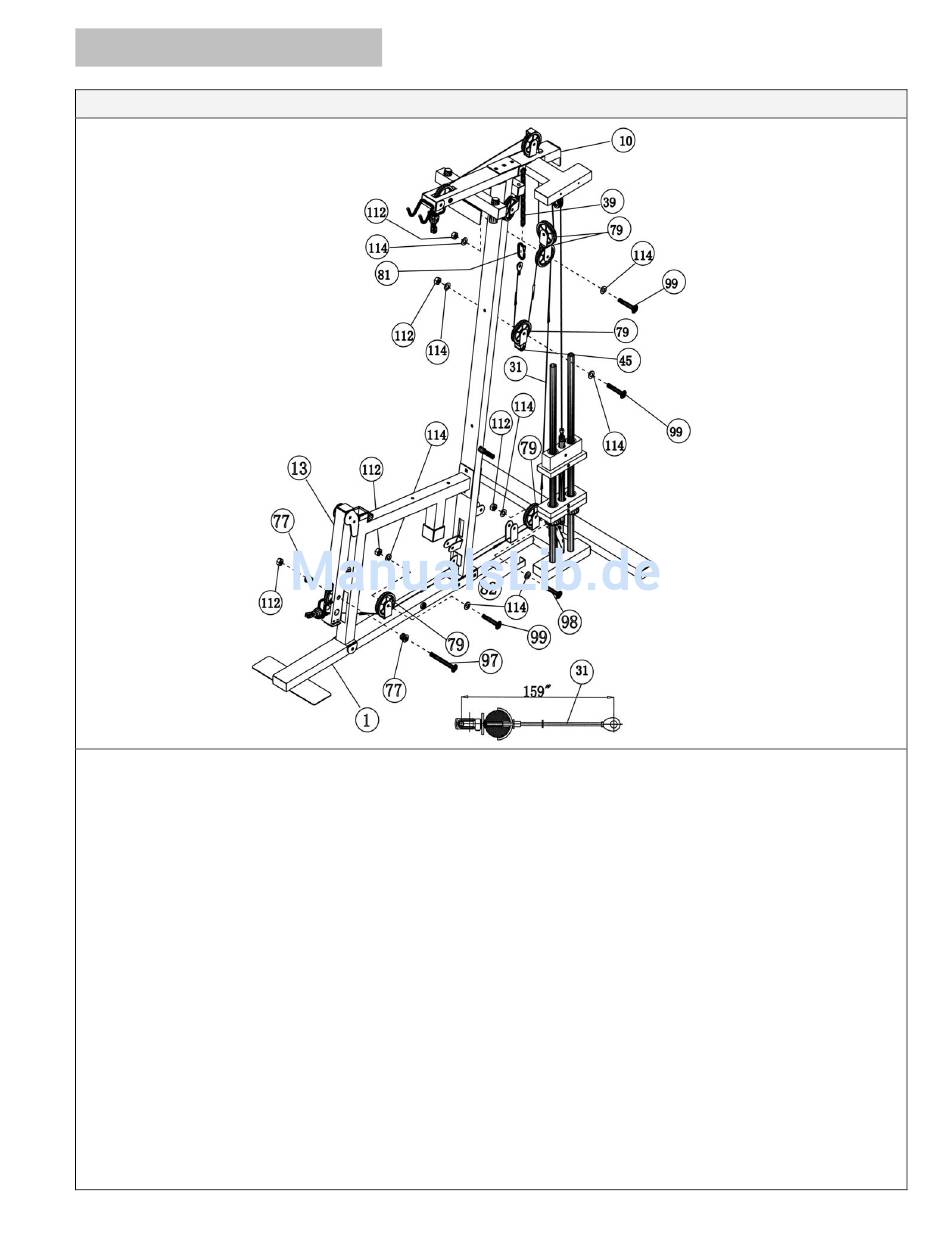

ZUSAMMENBAU (9)

a. Fügen Sied das untere Kabel (31) durch die Öffnung des Boden am Beinheber (13)
Beachten: Der Stopper und das Kabel können sich vor dem Beinheber befinden.
Befestigen Sie den Flaschenzug (79) an der Öffnung und sichern diesen mit Bolzen (97), der Buchse (77)
und einer Mutter (112).
b. Ziehen Sie das Kabel zu dem Träger auf der Spitze des Hauptrahmen (1). Befestigen Sie den Flaschenzug
(79) an dem Träger und sichern diesen mit Bolzen (97), Unterlegscheibe und einer Mutter.
c. Ziehen Sied as Kabel durch die Öffnung auf dem Boden des vorderen vertikalen Ausleger (3) in Richtung
Rückseite der Maschine. Dann ziehen Sied as Kabel entlang der oberen Oberfläche des Hauptrahmen (1),
zu dem zweiten Träger auf der Rückseite. Wiederholen Sie Schritt b um den nächsten Flaschenzug zu
installieren.
d. Ziehen Sie das Kabel hoch zu dem doppelt flexiblem Flaschenzughalter (43), den Sie vorher in Schritt 7
installiert haben. Installieren Sie einen weiteren Flaschenzug.
e. Ziehen Sie das Kabel nach unten und installieren Sie einen weiteren Flaschenzug mit einem Flaschenzug
Kabelbügel (45). Sichern Sie es mit einem Bolzen (99), Unterlegscheiben (114) und einer Mutter (112).
Lassen Sie den Träger und Flaschenzug im Moment hängen.
f.
Ziehen Sied as Kabel zur langen Kette (39) am oberen Rahmen(10) hoch. Verbinden Sie die Kabelenden
mit einem Clip (88) an der Kette.
Beachten : Die Kette kann zum Anziehen der Kabelschlinge gebraucht werden.
Nachdem Sie den Aufbau abgeschlossen haben, können Sie die Kette mit den Kabelschlingen kürzen,
wenn diese zu lose sind.
