Einstrangsystem mit Intercom-Funktionen
Aufbau mit Intercom-Funktion
Mit dem Bus-Freisprechtelefon
BFC 850-... kann die interne
Gebäudekommunikation um zusätz-
liche Comfort-Funktionen ergänzt
werden.
• Internruf mit Rückruffunktion
• automatische Gesprächsannahme
bei Internruf
• interner Gruppenruf
(max. 8 Geräte)
• Sammeldurchsage (*nur mit
Zusatzversorgung und Zubehör)
Für die Intercom-Funktion
Durchsage muss in jedem Bus-
Freisprechtelefon BFC 850-... ein
Zubehör eingesetzt werden. Dies
ermöglicht die direkte Versorgung
eines Bus-Freisprechtelefons mit
Gleichspannung.
Mit den Bus-Freisprechtelefonen sind
Gespräche ohne Abnehmen eines
Hörers möglich. Von einem Bus-
Freisprechtelefon können sowohl
hörerlose Geräte als auch Geräte mit
Hörer gerufen werden. Die Intercom-
Funktionen sind nur innerhalb eines
Stranges möglich. Türrufe haben
Vorrang vor internen Gesprächen.
Um die Intercom-Funktionen zu
nutzen, muss die Programmierung
der Anlage über PC erfolgen.
Versorgung
Herzstück eines Stranges ist das
Bus-Netzgerät, das die gesamte
Funktion der Anlage steuert. An
diesem werden die Bus-Adern ange-
schlossen.
*) Die zusätzliche Versorgung mit
Netzgerät oder Video-Netzgerät
ist nur bei Sammeldurchsage oder
Parallelruf mit mehr als 2 Teilneh-
mern erforderlich.
Leitungsmaterial
Für die Installation können
Fernmelde- oder Schwachstrom-
leitungen verwendet werden:
J-Y(St)Y Leitungen paarig
verdrillt, abgeschirmt
CAT Netzwerkkabel
A2Y(St)2Y Fernmelde-Erdkabel
YR Schwachstromleitung
0,8 mm Aderdurch-
messer
Die In-Home-Businstallation muss
bei J-Y(ST)Y auf einem Adernpaar
erfolgen, bei YR-Leitung auf 2
nebeneinanderliegenden Adern.
Bei J-Y(ST)Y ist die Möglichkeit einer
Störbeeinflussung geringer.

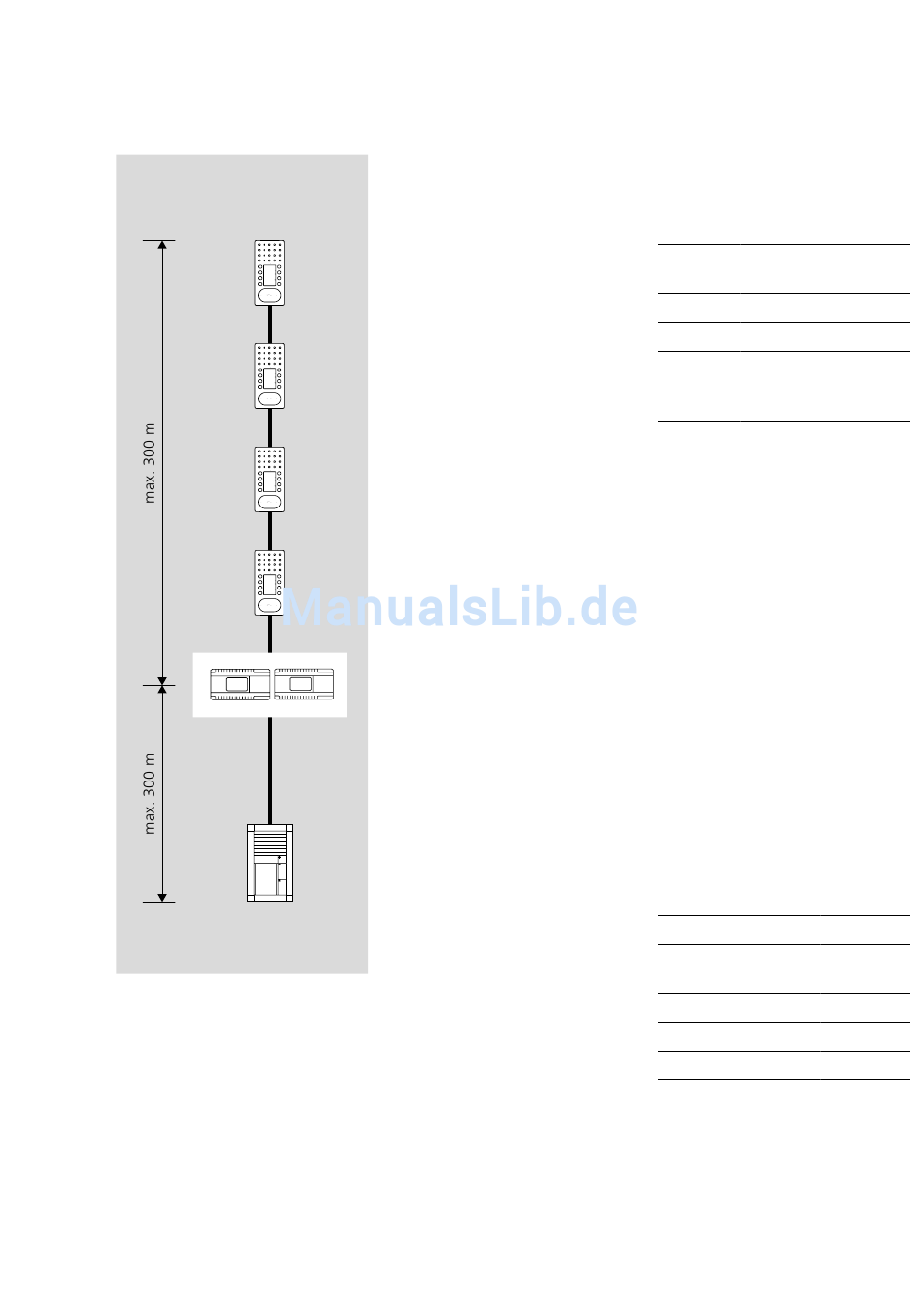

Leitungslänge
Leitungsmaterial J-Y(ST)Y oder
YR-Leitung mit 0,8 mm Durch-
messer:
• max. 300 m von Bus-Netzgerät zur
entferntesten Türstation
• max. 300 m von Bus-Netzgerät
zum entferntesten Bus-Telefon.
Leitungsmaterial J-Y(ST)Y
oder YR-Leitung mit 0,6 mm
Durchmesser:
• max. 150 m von Bus-Netzgerät zur
entferntesten Türstation
• max. 150 m von Bus-Netzgerät
zum entferntesten Bus-Telefon
Netzwerkkabel
Durchmesser Leitungs-
länge
0,405 mm AGW 26 80 m
0,511 mm AGW 24 120 m
0,644 mm AGW 22 200 m
Innerhalb des Stranges dürfen
maximal 1500 m Installationskabel
verlegt werden.
