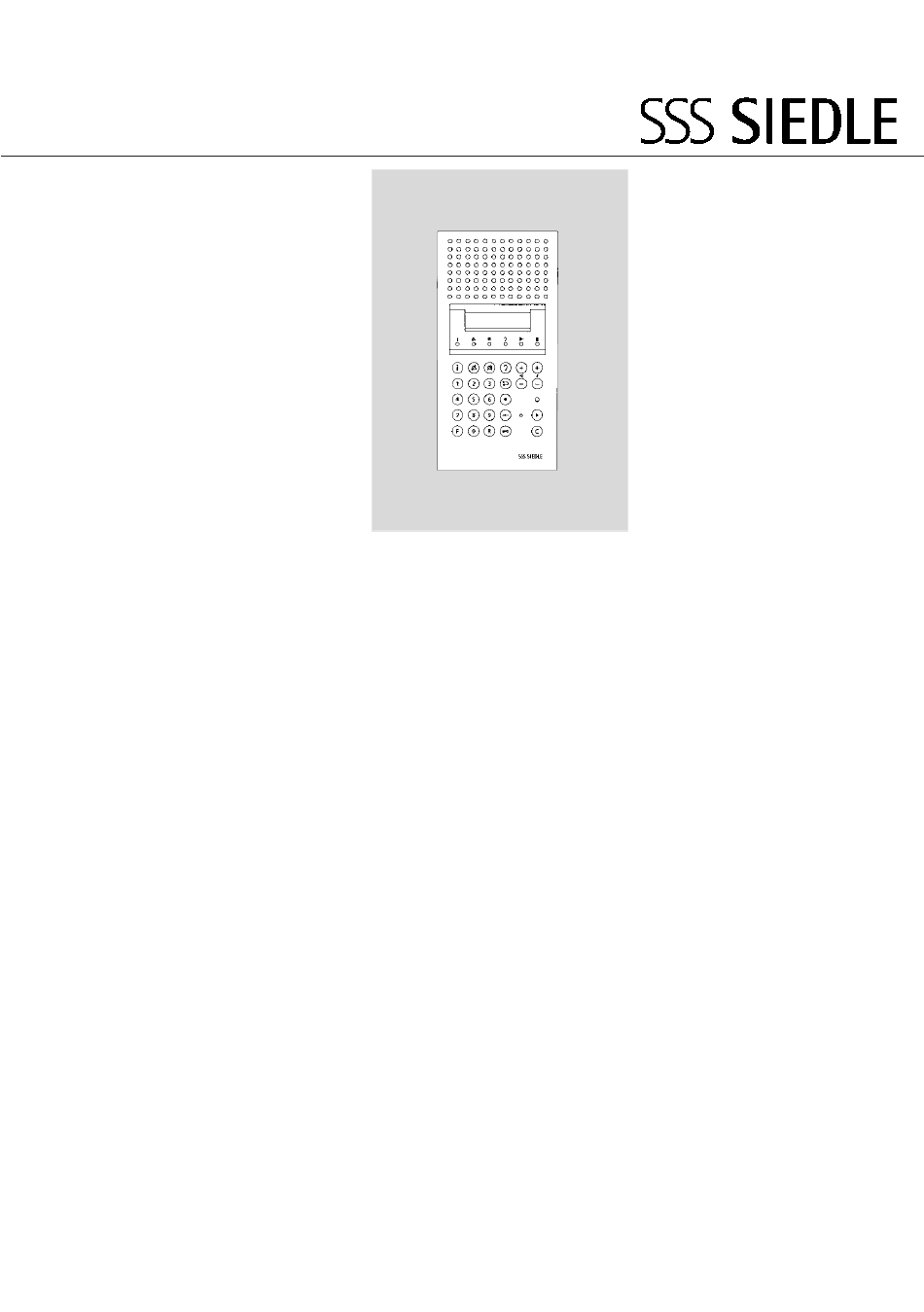

- Seite 1 Programmieranleitung Siedle-Intercom SIC 3000-01 ICI 3000-01...
-
Seite 2: Inhaltsverzeichnis
Inhalt Türruf-Nachholung Siedle-Intercom SIC/ICI 3000-01 Türöffner-Rufnummer Allgemeine Hinweise Rufnummer 2-stellig Programmieroberfläche Mit Monitor Programmierhinweis Bewegungsmelder Programmierbare Sprechweg-Anzahl Menüpunkte Sprechweg freischalten Erstinbetriebnahme Sprechzeitbegrenzung Eigene Rufnummer Nur Türkommunikation Programmierstruktur Gruppenruf Sendeerlaubnis SIC/ICI 3000-01 Gruppenruf Empfang Service-Modus Gruppenempfang von Gruppe ein-/ausschalten (eigene Gruppennummer festlegen) Service-Funktionen Sammelruf empfangen... -
Seite 3: Siedle-Intercom Sic/Ici 3000-01 Allgemeine Hinweise
Siedle-Intercom SIC/ICI 3000-01 Allgemeine Hinweise Die Programmierung des Intercom- einzelne Funktionen auf den Tasten Systems SIC/ICI 3000-01 erfolgt dis- von bis zu drei Multifunktionsmodulen playunterstützt im Dialog mit dem MFM 611-10 hinterlegt werden. Bediener. Zudem kann zusätzlich eine separate, Um eine ordnungsgemäße und schnel- potentialfreie Taste mit einer dieser le Programmierung durchführen zu Funktionen frei belegt werden. -

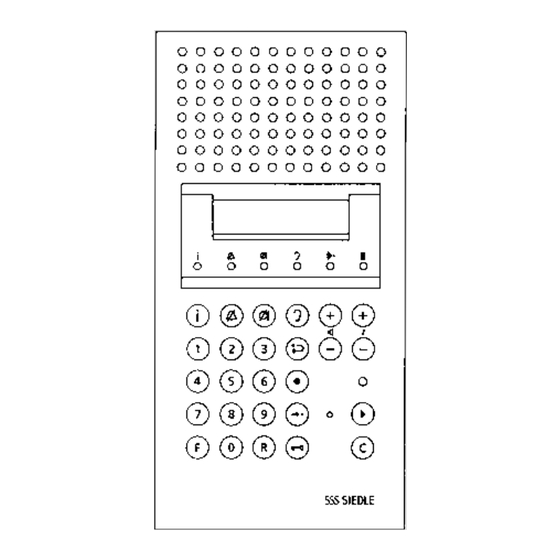

Seite 4: Programmieroberfläche Programmierhinweis
Programmieroberfläche Programmierhinweis Zifferntasten zur Eingabe von Zahlenwerten und Rufnum- mern Anrufsperr-Taste; um in Ver- bindung mit der F-Taste in den Service-Mode zu gelangen Abhör-Taste; um in Ver- bindung mit der F-Taste den Service-Mode zu verlassen C-Taste; mit der C-Taste kann die Programmierebene jederzeit verlassen werden R-Taste;... -
Seite 5: Programmierbare Menüpunkte
Programmierbare Menüpunkte Programmierbare Programmier- werkseitig Menüpunkte möglichkeiten eingestellt Sprachversion D=0, GB=1, F=2, NL=3, DK=4, I=5 Deutsch Grundzustand ja/nein nein Eigene Rufnummer 1...99 ---- Kennwort (0001 - 9999) 1000 Musikeinspielung ja/nein nein Alarm-Empfang / Alarm 1 (Empfangsberechtigung) ja/nein nein Alarm-Empfang / Alarm 2 (Empfangsberechtigung) ja/nein nein Alarm-Empfang / Alarm 3 (Empfangsberechtigung) -
Seite 6: Erstinbetriebnahme Eigene Rufnummer
Erstinbetriebnahme Eigene Rufnummer Eigene Rufnummer Hinweis: Bei einem neuen Gerät ist werkseitig Die Rufnummernvergabe wie noch keine Rufnummer eingestellt. nachfolgend beschrieben gilt nur Um eine Intercom-Anlage program- für SIC/ICI 3000-Geräte. mieren zu können, muss jedes Gerät Zusatzgeräte wie z.B. TLC und BC zuerst eine eigene Rufnummer sind durch Drehschalter am Gerät erhalten. -
Seite 7: Programmierstruktur Sic/Ici 3000
Programmierstruktur SIC/ICI 3000-01 Ausgangszustand 9:23 und Kennwort Service-Modus verlassen Service-Modus 9:23 Keine Zugangs- und Rufnummer kontrolle des Geräts Servicefunktionen Programmiermenü des angewählten Geräts Programmierung vornehmen Verlassen der Programmierung mit der C-Taste ... Gerät führt automatisch einen Reset durch und übernimmt die Eingaben in den Speicher... -
Seite 8: Service-Modus Ein-/Ausschalten
Service-Modus ein-/ausschalten Um die nachfolgend beschriebenen Der Einstieg in den Service-Modus ist Achtung: Service-Funktionen ausführen oder in kennwortgeschützt. Wird das Kennwort 3x hintereinander die Programmierung der Geräte ver- Bei der Auslieferung ist werkseitig das falsch eingegeben, so erfolgt für zweigen zu können, ist ein Wechsel in Kennwort 1000 festgelegt. -
Seite 9: Service-Funktionen
Service-Funktionen Befindet sich das Gerät im Service- zügig erfolgen. Meldetexte gelöscht, sowie Anruf- Modus, so können nachfolgende Achtung: Die Reset-Funktionen brin- schutz und Mikrofonsperre deaktiviert. Funktionen ausgeführt werden. gen die angesprochenen Geräte Die gerätespezifischen Programmie- Eingabehinweis: Der Eingabeabstand wieder in den Grundzustand, d.h. alle rungen bleiben jedoch erhalten. -
Seite 10: Fernprogrammierung Hinweis Zur Programmierung
Fernprogrammierung Hinweis zur Programmierung Fernprogrammierung mierung ist jedoch die Vergabe einer die Versorgungsspannung aus, so Mit einem beliebig wählbaren Inter- Rufnummer für jedes Gerät. Dies ist gehen beide Geräte- nach einem auto- com-Gerät SIC/ICI 3000-01 können insbesondere bei einer Erstinbetrieb- matischen Reset - wieder in den Aus- alle am Systembus vorhandenen nahme zu beachten. -
Seite 11: Programmier-Modus Ein-/Ausschalten
Programmier-Modus ein-/ausschalten Soll die Einstellung eines Gerätes in das Programmiermenü ist jedoch, Bevor die Programmierung aktiviert geändert werden, so kann dies nur im daß jedes zu programmierende Gerät werden kann, ist das SIC/ICI 3000-01 Programmier-Modus erfolgen. zur eindeutigen Identifikation bereits in den Service-Modus zu schalten. -
Seite 12: Sprache
Sprache Sprache Displayanzeige wechselt ständig Deutsch = 0 Geben Sie zur Auswahl der Sprache Kennziffer: 0 die gewünschte Kennziffer ein. English = 1 Kennziffer: 0 Français = 2 Kennziffer: 0 Nederlands = 3 Kennziffer: 0 Dansk = 4 Kennziffer: 0 Italiano = 5 Kennziffer: 0 gewünschte Kennziffer eingeben... -
Seite 13: Grundzustand Eigene Rufnummer
Grundzustand Eigene Rufnummer Grundzustand Displayanzeige wechselt ständig Grundzustand Wird der Grundzustand durch Ein- Kennziffer: 0 gabe von "1"aktiviert und die Pro- grammierung mit der C-Taste verlas- sen, werden alle Menüpunkte des 1 = ja, 0 = nein Gerätes in die werkseitige Grundein- Kennziffer: 0 stellung zurückversetzt. -
Seite 14: Kennwort
Kennwort Kennwort zu schützen. grierte Geräte (neue als auch ge- Verhindert unberechtigte Eingriffe in Hinweis: Die Kennworteingabe an brauchte) müssen auf Ihr Kennwort die Gerätekonfiguration. einem SIC/ICI 3000 ändert das Kenn- überprüft und gegebenenfalls korri- Im Auslieferungszustand ist das Kenn- wort aller Geräte, die zum Zeitpunkt giert werden. -
Seite 15: Musikeinspielung Alarm-Empfang Empfangsberechtigung Alarm
Musikeinspielung Alarm-Empfang Empfangsberechtigung Alarm 1-3 Musikeinspielung Displayanzeige wechselt ständig MUSIKEINSPIELUNG In diesem Menüpunkt wird die Musik- Kennziffer: 0 einspielung für das jeweilige Gerät freigegeben. 1 = ja, 0 = nein Hinweis Kennziffer: 0 Werkseitig ist die Musikeinspielung nicht freigegeben. "0": keine Musikeinspielung "1": Musikeinspielung R-Taste blättert vorwärts F-Taste blättert rückwärts... -
Seite 16: Notruf
Notruf Türlautsprecher-Parallelruf Notruf Displayanzeige wechselt ständig NOTRUF-EMPFANG Durch ein Sonderfunktionsmodul aus- Kennziffer: 0 gesendete Notrufe können empfan- gen werden, wenn das SIC/ ICI 3000-01 hierzu berechtigt wird. 1 = ja, 0 = nein Der Notruf wird durch eine optische Kennziffer: 0 und akustische Meldung angezeigt, die sich jedoch vom Alarm unter- scheidet. -
Seite 17: Türmatik Concierge
Türmatik Concierge Türmatik Displayanzeige wechselt ständig TUERMATIK Die Türmatikfunktion ermöglicht die Kennziffer: 0 automatische Betätigung des Türöff- ners nach erfolgtem Türruf. Die manuelle Türöffnung, z.B. wäh- BERECHTIGUNG rend Praxissprechzeiten, entfällt somit. Kennziffer: 0 Um die Türmatik-Funktion aktivieren zu können, muss das Gerät hierzu berechtigt werden. -
Seite 18: Türruf-Nachholung Türöffner-Rufnummer
Türruf-Nachholung Türöffner-Rufnummer Türruf-Nachholung Displayanzeige wechselt ständig TL-RUFNACHHOLUNG An die Geräte, die die Erlaubnis zur Kennziffer: 0 Türruf-Nachholung haben, können Türrufe eines anderen Gerätes nach- geholt werden. ERLAUBT ? Hinweis: Kennziffer: 0 Eine im System aktivierte Concierge- Funktion hebt die TL-Rufnachholung für die Dauer der Concierge-Schaltung 1 = ja, 0 = nein auf, da diese eine höhere Priorität hat. -
Seite 19: Rufnummer 2-Stellig Mit Monitor
Rufnummer 2-stellig Mit Monitor Rufnummer 2-stellig Displayanzeige wechselt ständig RUFNUMMER Diese Funktion dient zur Optimie- Kennziffer: 0 rung der Wahlgeschwindigkeit bei Einbus-Intercomsystemen d.h. ohne Buskoppler. 2-STELLIG ? Da in einem solchen System nur Kennziffer: 0 2-stellige Rufnummern vergeben werden können, löst das Gerät bereits nach Eingabe der zweiten 1 = ja, 0 = nein Ziffer den Ruf aus. -
Seite 20: Bewegungsmelder
Bewegungsmelder Sprechweg Anzahl Sprechweg freischalten Bewegungsmelder Displayanzeige wechselt ständig BMM-BERECHTIGUNG Bewegungsmelder-Berechtigung ist Kennziffer: 0 nur in Verbindung mit Video und Monitor von Bedeutung. Über einen Schaltausgang des Bewe- 1 = ja, 0 = nein gungsmelders erfolgt bei Aktivierung Kennziffer: 0 der Funktion die Anschaltung der Kamera und des Monitors. -
Seite 21: Sprechzeitbegrenzung Nur Türkommunikation
Sprechzeitbegrenzung Nur Türkommunikation Sprechzeitbegrenzung Displayanzeige wechselt ständig SPRECHZEIT Damit das Intercom-System für die Kennziffer: 1 schnelle und kurze interne Kommuni- kation jederzeit zur Verfügung steht, ist standardmäßig die Sprechzeit auf 6 BEGRENZUNG Minuten begrenzt. In Einzelfällen kann Kennziffer: 1 diese Sprechzeitbegrenzung hinderlich sein. -
Seite 22: Gruppenruf Sendeerlaubnis
Gruppenruf Sendeerlaubnis Gruppenruf Empfangen Gruppenruf Sendeerlaubnis Displayanzeige wechselt ständig GRUPPEN-RUF Als Gruppenruf bezeichnet man eine Kennziffer: 0 Durchsage, die nur an eine festgelegte Gruppe von Teilnehmern geht. Dieses Menü erscheint nicht, wenn ein SENDE-ERLAUBNIS Gerät nur für Türkommunikation frei- Kennziffer: 0 gegeben wurde. -
Seite 23: Gruppenempfang Von Gruppe (Eigene Gruppennummer Festlegen)
Gruppenempfang von Gruppe (eigene Gruppennummer festlegen) Gruppenempfang von Gruppe Displayanzeige wechselt ständig GRUPPEN-EMPFANG Sollte im vorherigen Menüpunkt die Kennziffer: 1 Gruppenruf-Empfangsberechtigung nicht vergeben worden sein, erscheint dieses Programmiermenü nicht. VON GRUPPE Alle an einem Intercom-System ange- Kennziffer: 1 schlossenen Geräte können in bis zu 9 Gruppen eingeteilt werden. -
Seite 24: Sammelruf Empfangen Sammelruf Senden
Sammelruf empfangen Sammelruf senden Sammelruf empfangen Displayanzeige wechselt ständig SAMMELRUF Um Sammelrufe empfangen zu Kennziffer: 1 können, muss dem Gerät die Berechti- gung hierzu erteilt werden. EMPFANGEN ? Kennziffer: 1 1 = ja, 0 = nein Kennziffer: 1 "0": keine Berechtigung "1": Sammelruf-Empfang "R": vorwärts blättern "F": zurück blättern... -
Seite 25: Nachrichtenübertragung/-Empfang
System SIC/ICI 3000: Nachrichtenübertragung/-empfang Empfang von Nachrichten (Alarme, Meldungen können auch von Sensor- Notrufe, Meldungen) eingängen an Türlautsprecher-Con- An jedem SIC/ICI 3000 können vier trollern TLC 3000 ausgehen. In diesem verschiedene Nachrichtentypen auf Fall erfolgt die Zuordnung zu einem 254 Kanälen empfangen werden: Kanal im Programmiermenü... -
Seite 26: Meldetext-/Schnellwahl-/ Externe Taste-/ Programmierung
Meldetext-/Schnellwahl-/ externe Taste-/ Programmierung Für Nachrichten (Alarme, Notrufe und Alarme und Notrufe, für die kein Hinweis Meldungen) können an jedem SIC/ Meldetext hinterlegt wurde, werden Die Meldetextprogrammierung kann ICI 3000 individuell bis zu 16 Melde- mit Nachrichtentyp und Kanalnum- jederzeit durch Drücken der C-Taste texte mit je 16 Zeichen eingegeben mer angezeigt, wenn für das Gerät die verlassen werden. -
Seite 27: Meldetextprogrammierung
Meldetextprogrammierung Meldetext Programmierung Displayanzeige unbelegt Sind bereits Meldetexte gespeichert, können diese mit der R-Taste vorwärts bzw. mit der F-Taste rückwärts durch- geblättert werden. Um einen bereits Mit der R-Taste vorwärts und mit der gespeicherten Meldetext zu ändern, F-Taste rückwärts blättern. wählen Sie diesen an und drücken Sie die Türöffnertaste. - Seite 28 Meldetextprogrammierung Mit der Vermittlungs- und Rufnach- Vermittlungs- oder Rufnachholungs- holungs-Taste wählen Sie Buchstaben, Taste drücken Ziffern und Zeichen aus. Wird die Taste gedrückt gehalten, erfolgt ein Displayanzeige, z.B. Buchstabe G Melde-Text automatisches Durchblättern. Mit der R-Taste wird zur nächsten, mit R- oder F-Taste drücken der F-Taste zur vorhergehenden Posi- tion gesprungen.
- Seite 29 Meldetextprogrammierung Sie wollen die Programmierung bestä- Türöffner-Taste drücken tigen. Displayanzeige wechselt Meldung wird programmiert Die Programmierung dieses Kanals mit Kanal 200, Alarm der Meldung "Öltank undicht" ist ab- OELTANK UNDICHT geschlossen. Sie haben versehentlich eine falsche Türöffner-Taste 2x drücken Eingabe getätigt und wollen diese löschen.
- Seite 30 Meldetextprogrammierung Meldetexte löschen R- oder F-Taste drücken Sollen bestehende Meldetexte ge- löscht werden, so verzweigen Sie wie beschrieben in die Meldetextprogram- mierung und wählen mit der R- oder F-Taste den zu löschenden Text an Mit der Türöffner-Taste blättern Sie Türöffner-Taste mehrmals drücken bis weiter bis das Menü...
- Seite 31 Alarmempfang 15/25 Parallelruf Allgemeine Hinweise Programmierhinweis 4/10 Auslieferungszustand Programmiermenü Programmiermodus Programmieroberfläche Bewegungsmelder Programmierpunkte Programmierstruktur Concierge Reset Rufnummernvergabe 6/13 Eigene Rufnummer 6/13 Rufnummer 2-stellig Erstinbetriebnahme Empfangsberechtigung 15/25 Externe Taste Sammelruf Schnellwahltasten Servicefunktionen Fernprogrammierung Servicemodus Software-Reset Sprachversion Grundzustand Sprechweg-Anzahl Gruppenempfang 22/23 Sprechweg freischalten Gruppenruf senden Sprechzeitbegrenzung Kennwort...
- Seite 32 S. Siedle & Söhne © 1996/11.00 Telefon- und Telegrafenwerke S. Siedle & Söhne Stiftung & Co Stiftung & Co Printed in Germany Best.-Nr. 0-1101/ 015682 Postfach 1155 D-78113 Furtwangen Bregstraße 1 D-78120 Furtwangen Telefon +49 (0) 7723/ 63-0 Telefax +49 (0) 7723/ 63-300 www.siedle.de info@siedle.de...
