Einstrangsystem
Aufbau In-Home: Audio
Die grundlegende Installation des
In-Home-Bus: Audio erfolgt als
Einstrangsystem. Innerhalb dieses
Stranges erfolgt die Installation der
Teilnehmer auf den Bus-Adern.
An einem Strang sind max. 31 Teil-
nehmer zulässig. Als Teilnehmer
werden Geräte bezeichnet, die eine
Adresse innerhalb des Busses
belegen. Werden mehr als 31 Teil-
nehmer benötigt, müssen weitere
Stränge aufgebaut werden. Bis auf
wenige Ausnahmen haben alle
Geräte eine zugewiesene Adresse.
Es können bis zu 15 Stränge mit
jeweils 31 Teilnehmern aufgebaut
werden (theoretisch maximal
465 Teilnehmer).
Versorgung
Herzstück eines Stranges ist das Bus-
Netzgerät, das die gesamte Funktion
der Anlage steuert. An diesem
werden die Bus-Adern ange-
schlossen.
Leitungsmaterial
Für die Installation können
Fernmelde- oder Schwachstrom-
leitungen verwendet werden:
J-Y(St)Y
Leitungen paarig
verdrillt, abgeschirmt
CAT
Netzwerkkabel
A2Y(St)2Y Fernmelde-Erdkabel
YR
Schwachstromleitung
0,8 mm Aderdurch-
messer
Die In-Home-Businstallation muss
bei J-Y(ST)Y auf einem Adernpaar
erfolgen, bei YR-Leitung auf 2
nebeneinanderliegenden Adern.
Bei J-Y(ST)Y ist die Möglichkeit einer
Störbeeinflussung geringer.

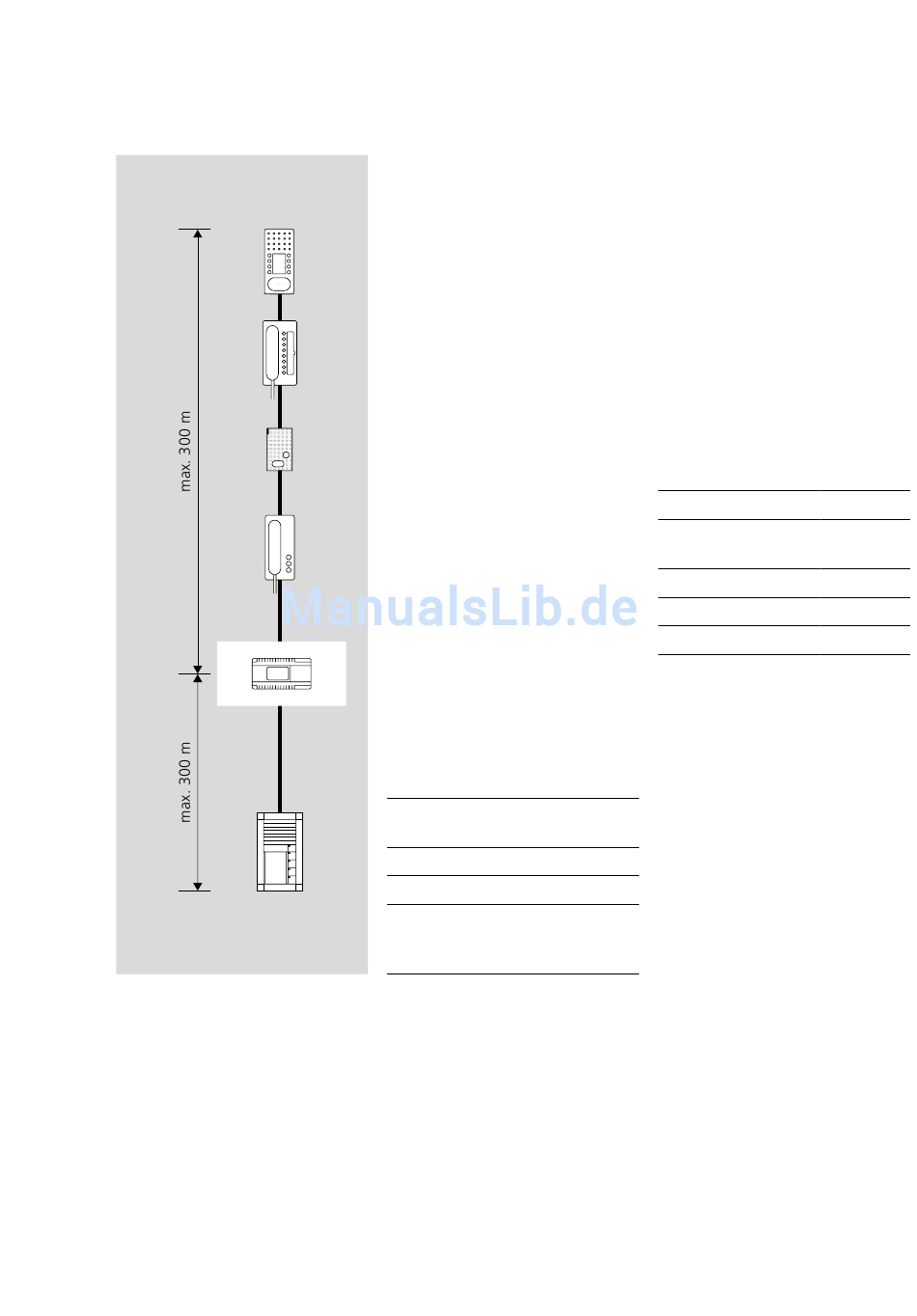

Leitungslänge
Leitungsmaterial J-Y(ST)Y
oder YR-Leitung mit 0,8 mm
Durchmesser:
• max. 300 m von Bus-Netzgerät zur
entferntesten Türstation
• max. 300 m von Bus-Netzgerät
zum entferntesten Bus-Telefon.
Leitungsmaterial J-Y(ST)Y
oder YR-Leitung mit 0,6 mm
Durchmesser:
• max. 150 m von Bus-Netzgerät zur
entferntesten Türstation
• max. 150 m von Bus-Netzgerät
zum entferntesten Bus-Telefon
Netzwerkkabel
Durchmesser
Leitungs-
länge
0,405 mm AGW 26
80 m
0,511 mm AGW 24
120 m
0,644 mm AGW 22
200 m
Innerhalb des Stranges dürfen
maximal 1500 m Installationskabel
verlegt werden.
5
