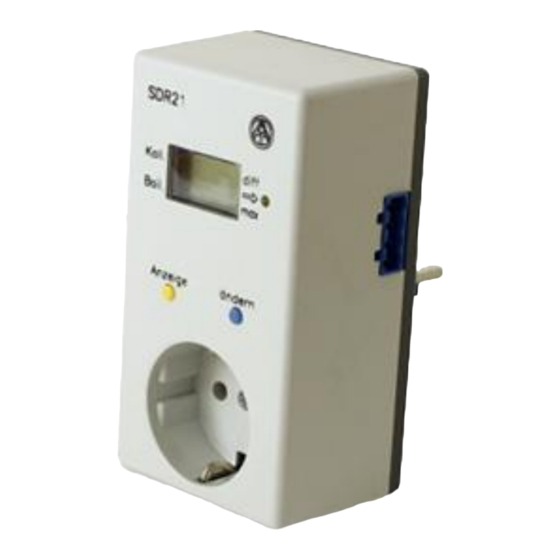

- Seite 1 SDR 21 Version E2.0 Schuko - Differenzregelung Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsbestimmungen ......................4 Wartung ........................... 4 Programm P0 - Einfache Solaranlage ..................5 Programm P1 - Ladepumpensteuerung ................... 5 Programm P2 - Luftklappensteuerung eines Erdkollektors ............5 Programm P3 - Brenneranforderung mittels Halteschaltung............ 5 Bedienung ..........................6 Einstellmodus .......................... 7 Programmierschema (Menü) .................... -
Seite 4: Sicherheitsbestimmungen
Sicherheitsbestimmungen Alle Montage – und Verdrahtungsarbeiten am Regler dürfen nur im spannungslosen Zustand ausgeführt werden. Das Öffnen, der Anschluss und die Inbetriebnahme des Gerätes darf nur von fachkundigem Personal vorgenommen werden. Dabei sind alle örtlichen Sicherheitsbestimmungen einzuhalten. Das Gerät entspricht dem neuesten Stand der Technik und erfüllt alle notwendigen Sicher- heitsvorschriften. -
Seite 5: Programm P0 - Einfache Solaranlage
Programm P0 - Einfache Solaranlage Die Solarpumpe läuft, wenn T1 um die Tempe- raturdifferenz diff höher ist als T2 und T2 noch nicht die Schwelle max überschritten hat. Programm P1 - Ladepumpensteue- rung Die Ladepumpe läuft, wenn T1 die Schwelle max + Hysterese überschritten hat (hier als min- Schwelle verwendet) und T1 um die Temperaturdifferenz diff höher ist als T2. -
Seite 6: Bedienung
Bedienung Mit der gelben Taste (Anzeige) ist der Abruf aller Sensoren und Grundeinstellungen auf der Anzeige möglich: Normaler (kurzer) Tastendruck schaltet von einer Einstellung zur nächsten weiter 2 Sekunden langes Drücken der Anzeigetaste bewirkt den Ein- bzw. Aus- stieg in den Einstellmodus bzw. in Untermenüs Die blaue Taste (ändern) ist zum Einstellen (aufwärts zählend) vorgesehen. -
Seite 7: Einstellmodus
Durch einen etwa zwei Sekunden langen Druck auf die gelbe Taste schaltet der Computer auf den Einstellmodus um. Als Zeichen der Programmierbereitschaft erscheint auf der Anzei- ge die Programmnummer P für das gewählte Schema. Einstellmodus Ein kurzer Druck auf die gelbe Taste schaltet von einem Einstellwert auf den nächsten wei- ter. - Seite 8 Einstieg in das Untermenü „Sensortyp“ oder Weiterschalten zum Untermenü „Übertemperaturbegrenzung“ Utb – Übertemperaturbegrenzung: Einstieg zur Abschaltfunktion bei zu hoher Kollektortemperatur. Dieser Menüpunkt ist nur bei Programm P0 sichtbar. WE = Übertemperaturbegrenzung aktiv Einstieg in das Untermenü „Übertemperaturbegrenzung“ oder ...
-
Seite 9: Sensortyp Und Funktionskontrolle
Sensortyp und Funktionskontrolle Sonnenkollektoren erreichen Stillstandstemperaturen zwischen 200 und 300°C. Durch den Sensormontagepunkt und physikalische Gesetzmäßigkeiten (zB. trockener Dampf ist ein schlechter Wärmeleiter) ist am Sensor kein Wert über 200°C zu erwarten. Die Standard- sensoren der Serie PT1000 erlauben eine Dauertemperatur von 240°C und kurzfristig 260°C. KTY10-Sensoren sind kurzfristig für 180°C ausgelegt. -
Seite 10: Übertemperaturbegrenzung
Übertemperaturbegrenzung Dieser Menüpunkt ist nur bei Programm P0 sichtbar. Während eines Anlagenstillstandes entsteht im Solarsystem Dampf. Beim automatischen Wiedereinschalten besitzt die Pumpe aber nicht den erforderlichen Druck zum Heben des Flüssigkeitsspiegels bis zum Kollektorvorlauf (höchster Punkt im System). Ohne Umwälz- menge stellt das eine erhebliche Belastung für die Pumpe dar. -
Seite 11: Startfunktion
Startfunktion Dieser Menüpunkt ist nur bei Programm P0 sichtbar. Bei flach montierten Kollektorfeldern oder Röhrenkollektoren erfasst der Kollektorfühler mangels internen Auftriebs morgens zu spät die richtige Temperatur. Die Startfunktion hilft den korrekten Schaltzeitpunkt zu finden. Dafür läuft die Pumpe in Intervallen für einige Se- kunden. -
Seite 12: Hysteresen
Hysteresen Die Hysterese ist der Unterschied zwischen Ein- und Ausschalttemperatur. Ein Thermostat mit 10K Hysterese, das auf 70°C gestellt ist, schaltet bei 70°C aus und bei 60°C ein. Die Hysteresen sind hier nicht konstant, sondern verändern sich mit der gemessenen Tempera- tur und sind einstellbar von 1-9K pro 64°C. -
Seite 13: Elektrischer Anschluss
Elektrischer Anschluss Dieser darf nur von einem Fachmann nach den einschlägigen örtlichen Richtlinien erfolgen. Die Fühlerleitungen dürfen nicht mit der Netzspannung zusammen in einem Kabelkanal geführt werden. Beim direkten Anschluss von Pumpen ist unbedingt die Maximalleistung zu beachten (Leistungsschild!), bei höherer Leistung ist ein Relais zu verwenden. Wenn das Gerät trotz angelegter Netzspannung nicht in Betrieb ist, sollte die interne Siche- rung überprüft werden. -
Seite 14: Hinweise Für Den Störfall
Hinweise für den Störfall Fehlfunktion, aber “realistische” Temperaturwerte: • Kontrolle der Programmnummer. • Kontrolle der Ein- bzw. Ausschaltschwelle sowie der eingestellten Differenztemperatur. Ist die Thermostat- und Differenzschwelle bereits (bzw. noch nicht) erreicht? • Wurden in den Untermenüs Einstellungen verändert? • Lässt sich der Ausgang im Handbetrieb ein- und ausschalten? - Führen Dauerlauf und Stillstand am Ausgang zur richtigen Reaktion, ist das Gerät mit Sicherheit in Ordnung. -
Seite 15: Eu-Konformitätserklärung
EU - Konformitätserklärung Dokument- Nr. / Datum: TA17017 / 02.02.2017 Hersteller: Technische Alternative RT GmbH Anschrift: A- 3872 Amaliendorf, Langestraße 124 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Herstel- ler. Produktbezeichnung: SDR21 Markennamen: Technische Alternative RT GmbH... -
Seite 16: Garantiebedingungen
Hinweis: Die nachfolgenden Garantiebedingungen schränken das gesetzliche Recht auf Gewähr- leistung nicht ein, sondern erweitern Ihre Rechte als Konsument. 1. Die Firma Technische Alternative RT GmbH gewährt zwei Jahre Garantie ab Verkaufsdatum an den Endverbraucher für alle von ihr verkauften Geräte und Teile. Mängel müssen unver- züglich nach Feststellung und innerhalb der Garantiefrist gemeldet werden.
