INSTALLIEREN DES EMPFÄNGERS FÜR DEN OPTIONALEN BRUST-PULSSENSOR
Wenn Sie den optionalen Brust-Pulssensor gekauft haben (siehe Seite 23) befolgen Sie die unten stehen-
den Schritte, um den Empfänger, der dem optionalen Brust-Pulssensor beigelegt ist, zu installieren.
1. Siehe Montageschritt 10 auf Seite 8. Entfernen Sie die zwei M4 x 12mm Schrauben (41), die den CD-
Halter (104) am Computer (4) befestigen. Dann entfernen Sie die sechs M4 x 16mm Schrauben (57), die die
rechten und linken Haltestangenabdeckungen (5, 6) befestigen.
2. Siehe Montageschritt 9 auf Seite 8. Entfernen Sie die vier M4 x 16mm Schrauben (57), die den Computer
(4) am Pfosten (2) befestigen. Dann trennen Sie den Drahthalter am Computer vom oberen Drahthalter (42).

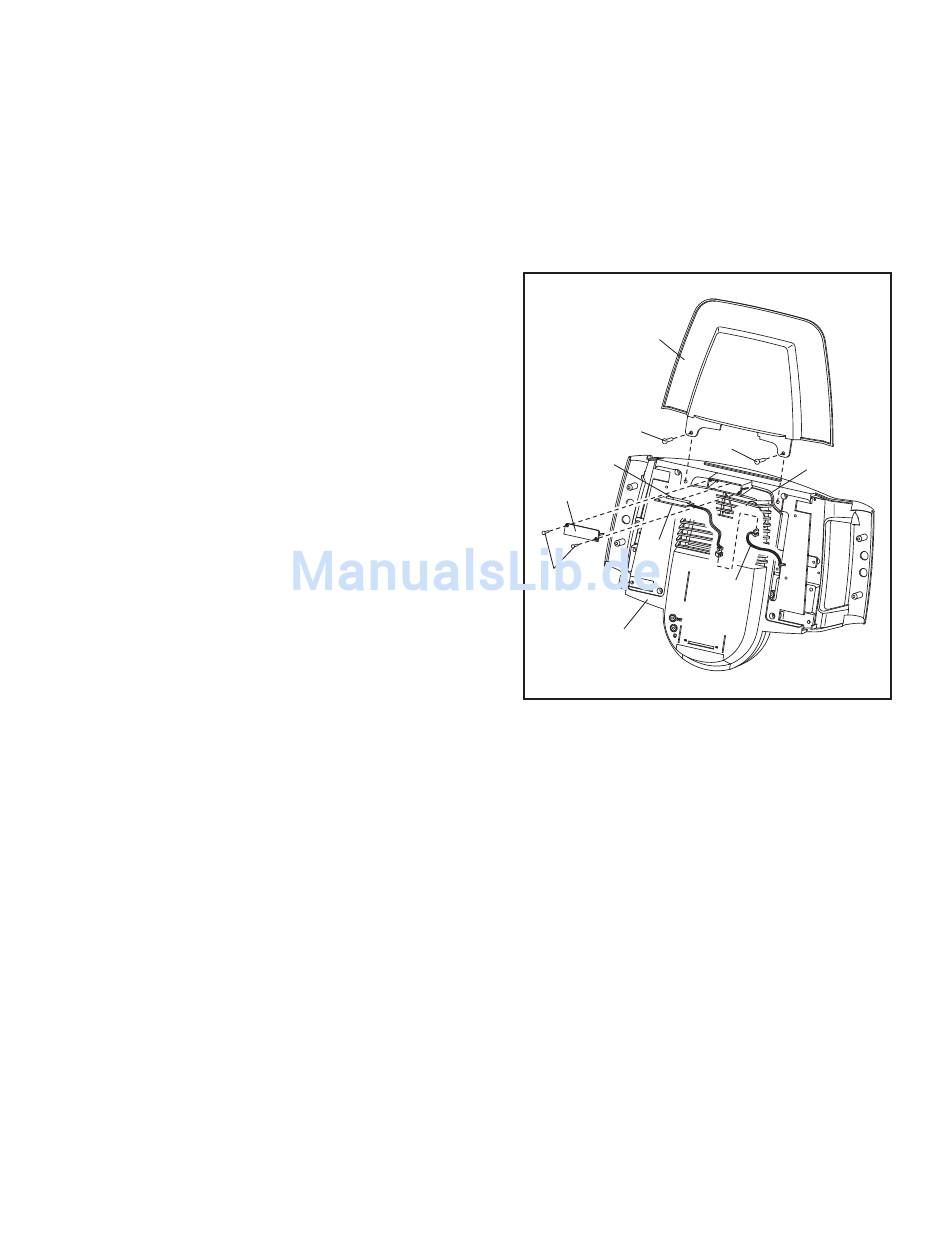

3. Drehen Sie den Computer (4) nach unten. Entfernen
Sie die zwei gezeigten Schrauben (A) und die Metall-
platte (B) hinten am Computer.
Finden Sie den gezeigten Draht (C) innen im Computer
(4). Ziehen Sie das Ende des Drahts aus dem
Computer heraus und verbinden Sie den Draht mit
dem Draht am Empfänger (D). Achten Sie darauf,
dass die Verbindungen zusammen schnappen.
Werfen Sie alle weiteren Drähte, die dem Brust-
Pulssensor beigelegt wurden, weg.
Halten Sie den Empfänger (D) so, dass der kleine
Zylinder so ausgerichtet ist wie gezeigt, und führen Sie
den Empfänger vorsichtig in die gezeigte Öffnung im
Computer (4) ein. Befestigen Sie wieder die Metallplat-
te (B) mit den zwei Schrauben (A).
Drücken Sie den Draht am Empfänger (D) in die
gezeigte Rinne hinten am Computer (4). Befestigen Sie
wieder den CD-Halter (104) mit den zwei M4 x 12mm
Schrauben (41) am Computer. Achten Sie darauf,
dass der Empfängerdraht nicht eingeklemmt ist.
4. Siehe Montageschritt 9 auf Seite 8. Verbinden Sie wieder den Drahthalter am Computer (4) mit dem oberen
Drahthalter (42). Führen Sie den übrigbleibenden Drahthalter hinunter in den Pfosten (2). Befestigen Sie wie-
der den Computer mit den vier M4 x 16mm Schrauben (57) am Pfosten. Achten Sie darauf, dass Sie die
Drahthalterungen nicht einklemmen.
5. Siehe Montageschritt 10 auf Seite 8. Befestigen Sie wieder die rechte und linke Haltestangenabdeckungen
(5, 6) mit den sechs M4 x 16mm Schrauben (57) am Computer (4).
3
104
41
Kleiner
Zylinder
B
A
4
10
41
Rinne
D
C
