MONTAGE
Zur Montage braucht man zwei Personen. Legen Sie alle Teile des Heimfahrrads auf einer dafür freigemach-
ten Fläche aus und entfernen Sie alle Verpackungsmaterialien. Werfen Sie diese jedoch erst weg, wenn die
Montage komplett fertiggestellt ist.
Für die Montage werden die inbegriffenen Werkzeuge und Ihr eigener verstellbarer Schraubenschlüssel
und Kreuzschraubenzieher

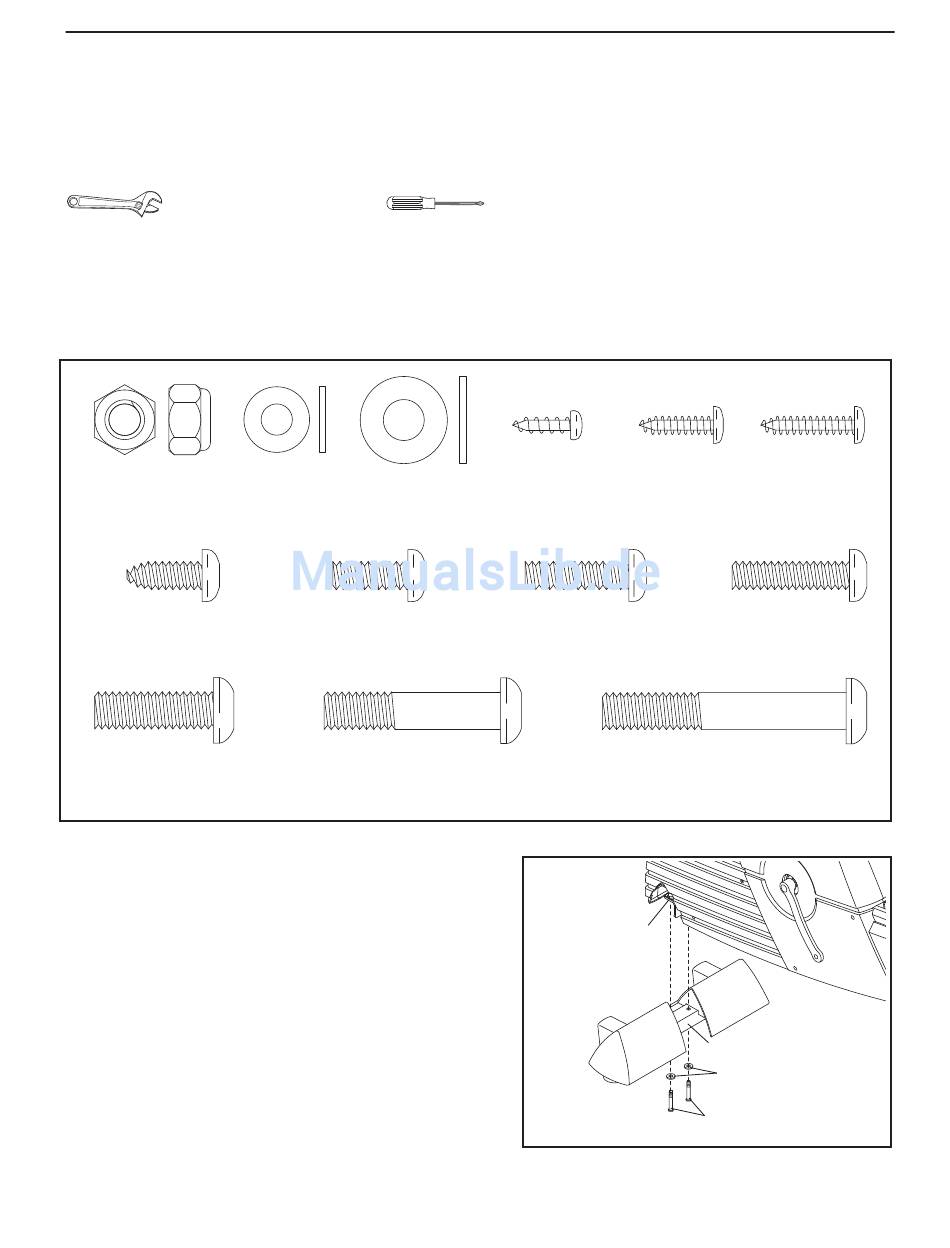

Benutzen Sie die unten stehende Teilzeichnung, um die kleinen Teile, die in der Montage benutzt werden, zu
identifizieren. Die Zahl in Klammern unter jeder Zeichnung bezieht sich auf die Bestellnummer in der TEILELI-
STE auf Seite 28 und 29. Die zweite Zahl bezieht sich auf die Stückzahl, die für die Montage gebraucht wird.
Anmerkung: Einige kleine Teile sind eventuell schon für den Transport angebracht. Falls ein Teil nicht im
Teilebeutel ist, sehen Sie nach, ob es schon befestigt ist.
Nylon-
Verschlussmutter
Unterlegscheibe
(49)–4
M6 x 16mm zugespitzte
Knopfschraube (102)–8
M8 x 25mm
Knopfschraube
(40)–4
1. Richten Sie den vorderen Stabilisator (15) so aus wie
gezeigt. Während eine andere Person das vordere Teil
des Rahmens (1) hoch hält, befestigen Sie den vorde-
ren Stabilisator mit zwei M8 x 52mm Knopfschrauben
(54) und zwei M8 Unterlegscheiben (64) am Rahmen.
M6
M8
Unterlegscheibe
(66)–4
(64)–2
M6 x 16mm
Knopfschraube
(8)–4
M8 x 38mm
Knopfbolzen (96)–4
gebraucht.
M4 x 12mm
M4 x 16mm
Schraube
Schraube
(41)–4
M6 x 22mm
Knopfschraube
(93)–3
1
1
5
M4 x 20mm
Schraube
(57)–10
(101)–1
M6 x 25mm
Knopfschraube
(99)–1
M8 x 52mm
Knopfschraube
(54)–2
15
64
54
