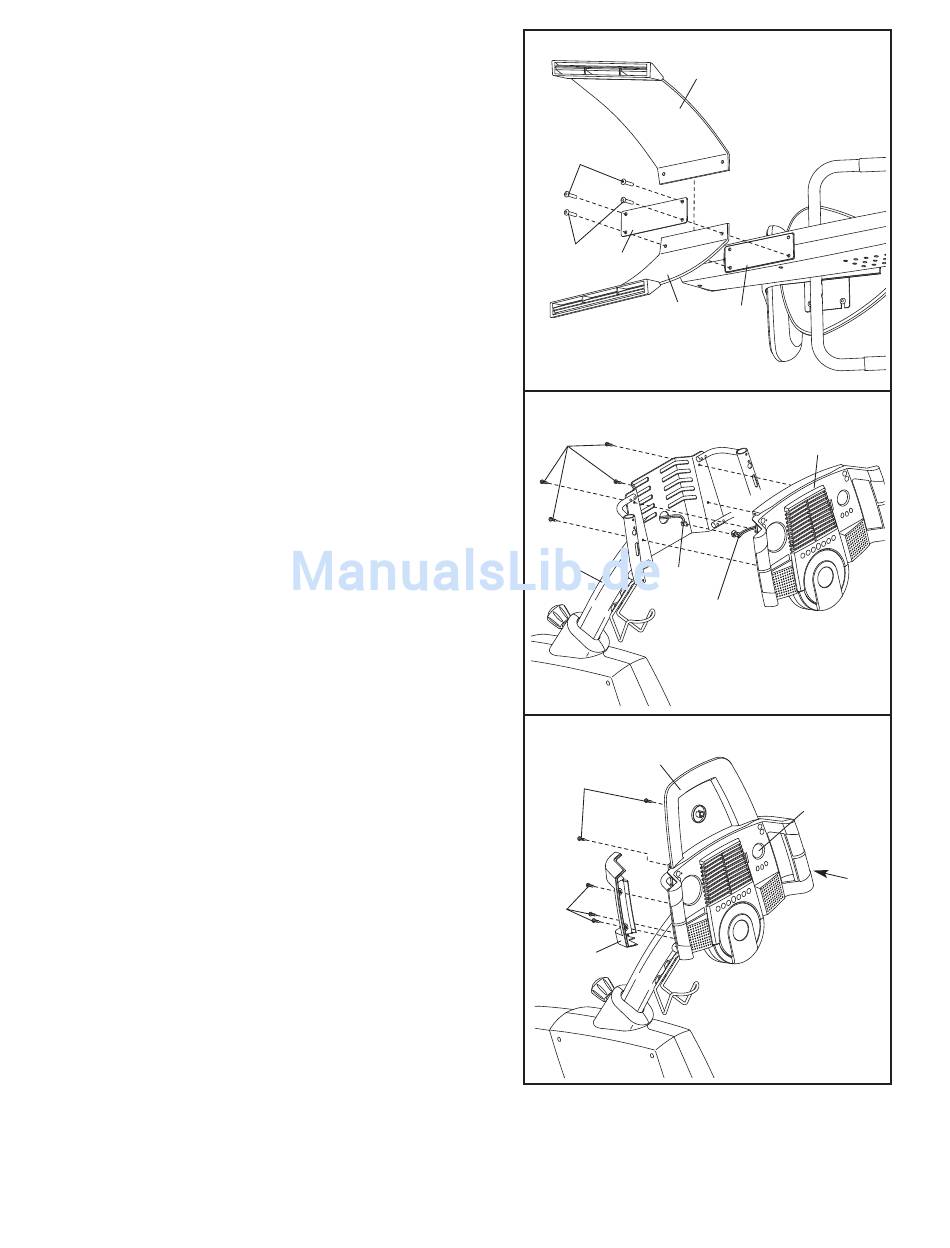

8. Mit der Hilfe einer zweiten Person legen Sie nun das
Heimfahrrad auf die linke Seite, sodass es auf der lin-
ken Innenhaltestange (nicht abgebildet) zu liegen
kommt.
Finden Sie den linken hinteren Stabilisator (16), der
mit dem Buchstaben L auf einem Aufkleber gekenn-
zeichnet ist. Befestigen Sie den linken hinteren
Stabilisator und die Stabilisatorenplatte (87) mit zwei
M8 x 25mm Knopfschrauben (40), wie angezeigt, am
Rahmen (1). Ziehen Sie die Knopfschrauben noch
nicht fest an.
Geben Sie den rechten hinteren Stabilisator (98) zwi-
schen die Stabilisatorenplatte (87) und den Rahmen
(1). Befestigen Sie den rechten hinteren Stabilisator
mit zwei M8 x 25mm Knopfschrauben (40). Ziehen
Sie jetzt alle vier Knopfschrauben fest.
9. Mit der Hilfe einer zweiten Person richten Sie jetzt das
Heimfahrrad vorsichtig auf, sodass es auf dem vorde-
ren und dem hinteren Stabilisator (nicht abgebildet) zu
stehen kommt.
Während eine andere Person den Computer (4) in der
gezeigten Position hält, verbinden Sie den Drahthalter
am Computer mit dem oberen Drahthalter (42).
Führen Sie den zusätzlichen Drahthalter in den
Pfosten (2) ein.
Befestigen Sie den Computer (4) mit vier M4 x 16mm
Schrauben (57) am Pfosten (2). Achten Sie darauf,
dass Sie die Drahthalter nicht einklemmen.
10. Befestigen Sie den CD-Halter (104) mit zwei M4 x
12mm Schrauben (41), wie angezeigt, am Computer (4).
Befestigen Sie die linke Haltestangenabdeckung (6)
mit drei M4 x 16mm Schrauben (57) am Computer (4).
Befestigen Sie die rechte Haltestangenabdeckung
(5) auf dieselbe Weise am Computer (4).
8
40
40
87
9
57
2
10
104
41
57
6
8
98
16
1
4
42
Drahthalter
4
5
