- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MCP SERIES MULTICHANNEL PA AMPLIFIER © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 3: Inhaltsverzeichnis
This user manual is valid for the article numbers: 10452410, 10452420, 10452430 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 3/32 00052968.DOC, Version 1.2... -
Seite 4: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen OMNITRONIC PA-Verstärker entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 5: Sicherheitshinweise
2. SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits- hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. -
Seite 6: Rechtliche Hinweise
Flüssigkeitseintritt eventuell Isolationen beeinträchtigt wurden. Reduzierte Isolationen können tödliche Stromschläge hervorrufen. In das Gerät dürfen keine fremden Gegenstände gelangen. Dies gilt insbesondere für Metallteile. Sollten auch nur kleinste Metallteile wie Heft- und Büroklammern oder gröbere Metallspäne in das Gerät gelangen, so ist das Gerät sofort außer Betrieb zu nehmen und allpolig vom Netz zu trennen. -
Seite 7: Kleine Hörkunde
Lärmbereich vor. Somit hat der Arbeitgeber Warnschilder aufzustellen und Gehörschutzmittel bereitzustellen. Die Arbeitnehmer haben diese zu benutzen. Bitte beachten Sie: OMNITRONIC haftet nicht für Schäden, die durch unsachgemäße Installation und übermäßige Lautstärken verursacht werden! 3.1 Kleine Hörkunde Immer mehr junge Menschen leiden unter einem Hörverlust von 25 Dezibel und mehr, überwiegend... -
Seite 8: Bestimmungsgemässe Verwendung

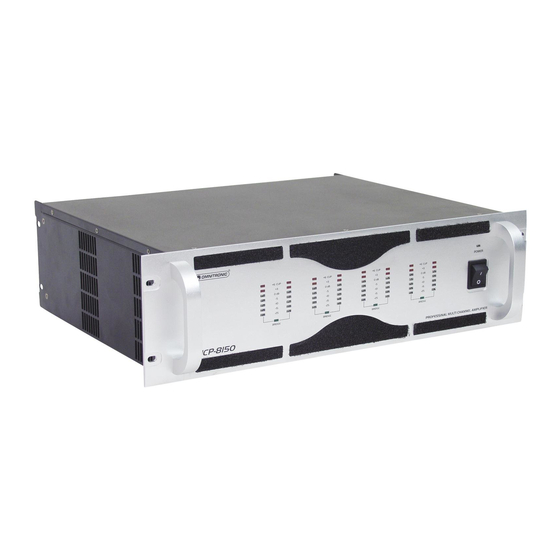

4. BESTIMMUNGSGEMÄSSE VERWENDUNG Die Mehrkanal-PA-Verstärker der MCP-Serie sind speziell für den Einsatz auf der Bühne oder in Diskotheken konzipiert und besitzen vier (MCP-41509), sechs (MCP-6150) oder acht (MCP- 8150) getrennte Kanäle, die zur Erhöhung der Ausgangsleistung auch paarweise im Brückenbetrieb zusammengefasst werden können. -
Seite 9: Bedienelemente Und Anschlüsse
5. BEDIENELEMENTE UND ANSCHLÜSSE Dieses Kapitel beschreibt exemplarisch das Modell MCP-8150. Die anderen Modelle sind baugleich. Aussteuerungsanzeige mit Übersteuerungs- Netzschalter anzeige CLIP Betriebsanzeige Betriebsartanzeige BRIDGE 9/32 00052968.DOC, Version 1.2... - Seite 10 Groundlift-Schalter Lautstärkeregler Schalter zum Trennen der Masseverbindung zwischen den Ein- und den Ausgängen: Wahlschalter für die Filterart • Position GND: Masse verbunden • Schalter gedrückt: Tiefpassfilter (LOW PASS) • Position LIFT: Masse getrennt • Schalter nicht gedrückt: Hochpassfilter (HI PASS) Eingangsbuchsen Wahlschalter für das Filter XLR-Eingänge für den Anschluss von Geräten mit Line-...
-
Seite 11: Installation
6. INSTALLATION Diese Endstufe ist für ein 483-mm-Rack (19") vorgesehen. Bei dem Rack sollte es sich um ein „Double- Door-Rack“ handeln, an dem sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl der Endstufe darauf, dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist. -
Seite 12: Anschlüsse
Kanäle miteinander verbunden werden. Die Kontakte 3 (Shield) sind bereits intern verbunden und benötigen daher keine externe Verbindung. 7.2 Lautsprecherausgänge Der Verstärker bietet für Lautsprecher vier (MCP-4150), sechs (MCP-6150) oder acht (MCP-8150) getrennte Kanäle, die zur Erhöhung der Ausgangsleistung auch paarweise im Brückenbetrieb... - Seite 13 Die nachfolgenden Tabelle gibt Aufschluss welche Nennbelastbarkeit jeder Lautsprecher bei entsprechender Impedanz aufweisen muss: Anschlussmöglichkeit Impedanz je Betriebsart Nennbelastbarkeit je Ausgang Lautsprecher Normal 150 W Normal 100 W Brücke 300 W Normal 75 W Normal 50 W Brücke 150 W Normal 50 W Brücke...
-
Seite 14: Normalbetrieb
7.2.1 Normalbetrieb Im Normalbetrieb, bei dem jeder Kanal sein eigenes Signal erhält, wird die größte Ausgangsleistung beim Anschluss von 4- -Lautsprechern erreicht. Bei 8- -Lautsprechern fällt die Ausgangsleistung etwas geringer aus. Rasten Sie den Betriebswahlschalter für den Normalbetrieb des entsprechenden Kanalpaars aus. 7.2.2 Brückenbetrieb Im Brückenbetrieb wird das Eingangssignal vom zweiten Kanal zusätzlich invertiert auf den ersten Kanal des Kanalpaars geschaltet. -
Seite 15: Bedienung
8. BEDIENUNG 8.1 Betriebsmodus wählen Wählen Sie für jedes Kanalpaar den gewünschten Betriebsmodus: • Normalbetrieb: Ist der Betriebswahlschalter ausgerastet, werden diese beiden Kanäle unabhängig voneinander betrieben. Die zugehörige LED BRIDGE leuchtet nicht • Brückenbetrieb: Ist der Betriebswahlschalter gedrückt, wird das Eingangssignal vom zweiten Kanal zusätzlich invertiert auf den ersten Kanal des Kanalpaars geschaltet. -
Seite 16: Schutzschaltungen
9. SCHUTZSCHALTUNGEN Die integrierten Schutzschaltungen verhindern Beschädigungen der Lautsprecher und des Verstärkers. Um bei Übersteuerung des Verstärkers Verzerrungen zu vermeiden, regelt die integrierte Limiterschaltung das Eingangssignal zurück, sobald der Grenzpegel am Ausgang erreicht wird. Ist eine der anderen Schutzschaltungen aktiviert, sind die Lautsprecher elektrisch vom Verstärker getrennt: •... -
Seite 17: Reinigung Und Wartung
11. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. -
Seite 18: Technische Daten
12. TECHNISCHE DATEN MCP-4150 MCP-6150 MCP-8150 Spannungsversorgung: 115/230 V AC, 50/60 Hz ~ Gesamtanschlusswert (max.): 900 W 1400 W 1850 W 4 x 160 W 6 x 160 W 8 x 160 W Maximalleistung 4 : 4 x 150 W... -
Seite 19: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen an OMNITRONIC PA amplifier. If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many years. -
Seite 20: Safety Instructions
2. SAFETY INSTRUCTIONS CAUTION! Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires! This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. -
Seite 21: Legal Instructions
running, the device must be checked by a specialist if the liquid has reduced any insulation. Reduced insulation can cause mortal electrical shock. There must never be any objects entering into the device. This is especially valid for metal parts. If any metal parts like staples or coarse metal chips enter into the device, the device must be taken out of operation and disconnected immediately. -
Seite 22: Information On Hearing Loss
This is why the entrepreneur has to set up warning signs and provide hearing protectors. The staff has to use these. Please note: OMNITRONIC cannot be made liable for damages caused by incorrect installations and excessive noise levels! 3.1 Information on hearing loss More and more young people suffer from hearing loss of 25 decibel or more, mainly caused by loud music from portable MP3 and CD players or discotheques. -
Seite 23: Operating Determinations
The multichannel PA amplifiers of the MCP series have been specially designed for stage and disco applications. The amplifiers have four (MCP-4150), six (MCP-6150) or eight (MCP-8150) separate channels which can also be combined in pairs in bridge operation to increase the power output. -
Seite 24: Operating Elements And Connections
5. OPERATING ELEMENTS AND CONNECTIONS This chapter describes the MCP-8150 as a reference. The other models are identical in construction. Level meter with clip indication Power on/off Operating mode indicator BRIDGE Power indicator 24/32 00052968.DOC, Version 1.2... - Seite 25 Ground lift switch Level control Separates the ground connection between the inputs and outputs Selector switch for the filter type • position GND: ground connection established • switch engaged: low pass filter (LOW PASS) • position LIFT: ground connection separated •...
-
Seite 26: Installation
3 (Shield) must not be connected externally as they are already internally connected. 7.2 Speaker outputs The amplifier offers four (MCP-4150), six (MCP-6150) or eight (MCP-8150) separate channels which can also be combined in pairs in bridge operation to increase the power output. For connecting speakers, plug-in screw terimans are provided. - Seite 27 • Contact configuration of the outputs: The following table gives the rated power each speaker must have as a minimum with the corresponding impedance: Connecting possibility Impedance Operating mode Rated power per output per speaker Normal 150 W Normal 100 W Bridge 300 W Normal...
-
Seite 28: Normal Operation
7.2.1 Normal operation In normal operation, where all channels are operated independent of each other, the highest output power is achieved when connecting 4 speakers. With 8 speakers the output power will be slightly reduced. Disengange the operating mode selector switch of the respective channel pair for normal operation. 7.2.2 Bridge operation In bridge operation the input signal of the second channel is additionally switched to the first channel of the channel pair in an inverted way. -
Seite 29: Operation
8. OPERATION 8.1 Selecting the operating mode Select the operating mode for each channel pair: • normal operation:If the operating mode selector switch is disenganged these two channels are operated independently of each other. The corresponding LED BRIDGE does not light up. •... -
Seite 30: Protective Circuits
9. PROTECTIVE CIRCUITS The integrated protective circuits prevent damage to the speakers and the amplifier. To prevent distortions in case overload, the integrated level limiter reduces the input signal if the limit level is reached at the output. If one of the other protective cuircuits is activated, the speakers are electrically separated from the amplifier: •... -
Seite 31: Cleaning And Maintenance
11. CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are only to be carried out by authorized dealers. -
Seite 32: Technical Specifications
12. TECHNICAL SPECIFICATIONS MCP-4150 MCP-6150 MCP-8150 Power supply: 115/230 V AC, 50/60 Hz ~ Power consumption (max.): 900 W 1,400 W 1,850 W 4 x 160 W 6 x 160 W 8 x 160 W Maximum power output 4 :...
