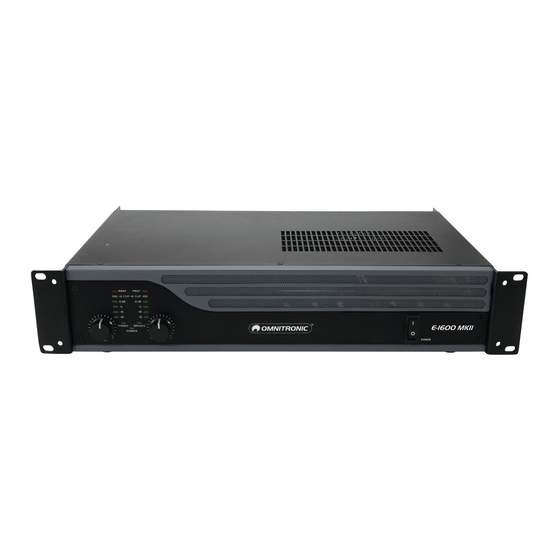

This user manual is valid for the article numbers: 10451067, 10451068, 10451069 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 3/32 00089477.DOCX, Version 1.0...
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen OMNITRONIC PA-Verstärker entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Seite 5
Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen. Den Netzstecker immer als letztes einstecken.
Lärmbereich vor. Somit hat der Arbeitgeber Warnschilder aufzustellen und Gehörschutzmittel bereitzustellen. Die Arbeitnehmer haben diese zu benutzen. Bitte beachten Sie: OMNITRONIC haftet nicht für Schäden, die durch unsachgemäße Installation und übermäßige Lautstärken verursacht werden! 3.1 Kleine Hörkunde Immer mehr junge Menschen leiden unter einem Hörverlust von 25 Dezibel und mehr, überwiegend...
Übersicht über verschiedene Schallpegel 20 dB Blätterrascheln 100 dB Presslufthammer 40 dB im Wohnraum bei geschlossenem Fenster 110 dB Rock-/Popkonzert (mit einigem Abstand zur Bühne) 60 dB Unterhaltung 125 dB startender Düsenjet in 100 m Entfernung 70 dB Großraumbüro 130 dB Schmerzgrenze 85 dB mittlerer Straßenverkehr 140 dB Düsentriebwerk in 25 Metern Entfernung 95 dB Schwerlastverkehr...
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern. Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten. Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
5.2 Bedienelemente und Anschlüsse Diese Anleitung beschreibt exemplarisch das Modell E - 2 000 MK2. Die anderen Modelle sind ähnlich konstruiert. Frontseite Lautstärkeregler für Kanal 1 Aussteuerungsanzeige für Kanal 2 Aussteuerungsanzeige für Kanal 1 Stereobetriebanzeige STEREO Übersteuerungsanzeige CLIP für Kanal 1 Betriebsanzeige Schutzanzeige PROT für Kanal 1...
Rückseite Wahlschalter Limiter Eingangsbuchsen • Position OFF: Limiter ist ausgeschaltet Wahlweise XLR- oder 6,3-mm-Klinke-Eingänge für Kanal • Position ON: Limiter ist eingeschaltet 1 und 2 für den Anschluss von Geräten mit Line-Pegel Wahlschalter Groundlift Rückstellbare Sicherung • Position GND: Signalmasse und Gehäusemasse sind Die Sicherung schützt das Gerät gegen Defekte.
6. INSTALLATION Diese Endstufe ist für ein 483-mm-Rack (19") vorgesehen. Bei dem Rack sollte es sich um ein „Double- Door-Rack“ handeln, an dem sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl der Endstufe darauf, dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten vorhanden ist.
7.2 Lautsprecherausgänge Der Verstärker kann im Stereobetrieb zwei Lautsprecher bzw. zwei Lautsprechergruppen betreiben. Zur Bereitstellung der doppelten Ausgangsleistung lässt er sich auf Brückenbetrieb umschalten und arbeitet dann als 1-Kanal-Verstärker und verstärkt einen 8-Ω-Lautsprecher bzw. eine 8-Ω-Lautsprechergruppe. Der Lautsprecheranschluss erfolgt über Speaker-Buchsen oder Schraubklemmenpaare. Bei Verwendung der Speaker-Buchsen drehen Sie jeweils die Stecker nach rechts, bis sie einrasten.
Stereobetrieb Der häufigste Betriebsmodus eines Verstärkers ist der Stereobetrieb, bei dem jeder Kanal sein eigenes Signal erhält. Die größte Ausgangsleistung wird im Stereobetrieb beim Anschluss von 4-Ω-Lautsprechern erreicht. Bei 8-Ω-Lautsprechern fällt die Ausgangsleistung etwas geringer aus. Verwenden Sie für den Stereobetrieb die beiden Speaker-Buchsen oder die Schraubklemmenpaare im Anschlussfeld OUTPUTS.
8. BEDIENUNG 8.1 Betriebsmodus wählen Wählen Sie den Betriebsmodus: • Position ST: Stereobetrieb (beide Kanäle werden unabhängig voneinander betrieben) • Position PAR: Parallelbetrieb (Das Eingangssignal von Kanal 1 wird parallel auf Kanal 1 und Kanal 2 geschaltet. Ein Eingangssignal an Kanal 2 wird ignoriert und die Lautstärkeregelung mit den Lautstärkereglern für Kanal 1 und 2 vorgenommen.) •...
9. SCHUTZSCHALTUNGEN Die integrierten Schutzschaltungen verhindern Beschädigungen der Lautsprecher und des Verstärkers. Ist eine der Schaltungen aktiviert, sind die Lautsprecher elektrisch vom Verstärker getrennt und die Schutzanzeige PROTECT leuchtet rot auf: • wenige Sekunden lang nach dem Einschalten bis zur Freischaltung der Lautsprecherausgänge •...
11. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile.
12. TECHNISCHE DATEN E-1200 MK2 E-1600 MK2 Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 750 W (1/8 Power) 1100 W (1/8 Power) Ausgangsleistung Sinus: 2 x 600 W 2 x 800 W Stereo, Parallel 4 Ω: 2 x 400 W 2 x 550 W Stereo, Parallel 8 Ω:...
Seite 18
E-2000 MK2 Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 1700 W (1/8 Power) Ausgangsleistung Sinus: 2 x 1000 W Stereo 4 Ω: 2 x 650 W Stereo 8 Ω: 1 x 2000 W 8 Ω gebrückt: Frequenzbereich: 10-50.000 Hz, ± 1,5 dB Dämpfungsfaktor:...
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen an OMNITRONIC PA amplifier. If you follow the instructions given in this manual, we can assure you that you will enjoy this device for many years.
Seite 20
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
This is why the entrepreneur has to set up warning signs and provide hearing protectors. The staff has to use these. Please note: OMNITRONIC cannot be made liable for damages caused by incorrect installations and excessive noise levels! 3.1 Information on hearing loss More and more young people suffer from hearing loss of 25 decibel or more, mainly caused by loud music from portable MP3 and CD players or discotheques.
Overview on the different noise levels 80 dB Heavy traffic or telephone ringing 10 dB Heartbeat 20 - 30 dB Whisper 90 dB Pneumatic drill 40 dB Average home 100 dB Power mower 50 dB Light traffic 120 dB Boom box in car 60 dB Normal conversation 130 dB Pain level 70 dB Vacuum cleaner...
The relative humidity must not exceed 50 % with an ambient temperature of 45° C. This device must only be operated in an altitude between -20 and 2000 m over NN. The ambient contamination must never exceed level 1 and must not be conducting, only dry. Never use the device during thunderstorms.
5.2 Operating elements and connections This user manual describes the E-2000 as a reference. The other models are similar in construction. Front panel Level control for channel 1 Level meter for channel 2 Level meter for channel 1 Stereo mode indication Clip indication for channel 1 Power indication Protection indication channel 1...
Rear panel Selector switch limiter Input jacks • upper position: limiter is switched off Optionally XLR or 6.3 mm jack for channel 1 and 2 for • lower position: limiter is switched on connecting units with line level Selector switch ground lift Circuit breaker •...
6. INSTALLATION This amplifier is built for 483 mm racks (19"). This rack should be a double-door rack where front panel and rear panel can be opened. The rack should be provided with a cooling fan. When mounting the amplifier into the rack, please make sure that there is enough space around the device so that the heated air can be passed on.
7.2 Speaker outputs In stereo mode, the amplifier can operate two speakers or two speaker groups. The amplifier can be switched over to bridge operation to supply the double output power. Then it operates as 1-channel amplifier and supplies power to one 8 Ω speaker or one 8 Ω speaker group. For connecting speakers, Speaker jacks or pairs of screw connectors are provided.
Parallel Operation In parallel mode, the input signal is internally switched from channel 1 additionally to channel 2. A signal at the input of channel 2 is ignored. The volume is separately adjusted for both outputs. This way, PA amplification can be provided e.g. for two rooms using the same mono signal while adjusting the volume independently.
8.3 Adjusting the level 1. First, set the volume controls of the pre-amplifiers to zero and turn both gain controls of the amplifier to mid-position. There should be no loud humming. Should humming persist, check the connection cables between the pre-amplifier and the amplifier (switch off components before). 2.
10. PROBLEM CHART PROBLEM CAUSE REMEDY No power. The power cord is not connected. Check the power cord and any • • extension cables. No sound. The power cord of the respective Check the power cord and if the • •...
12. TECHNICAL SPECIFICATIONS E-1200 MK2 E-1600 MK2 Power supply: 230 V AC, 50 Hz ~ Power consumption: 750 W (1/8 power) 1100 W (1/8 power) Power output sine: 2 x 600 W 2 x 800 W stereo, parallel 4 Ω:...
Seite 32
E-2000 MK2 Power supply: 230 V AC, 50 Hz ~ Power consumption: 1700 W (1/8 power) Power output sine: 2 x 1000 W stereo, parallel 4 Ω: 2 x 650 W stereo, parallel 8 Ω: 1 x 2000 W 8 Ω bridged: Frequency range: 10-50.000 Hz, ±...
