1 Kurzanleitung
1

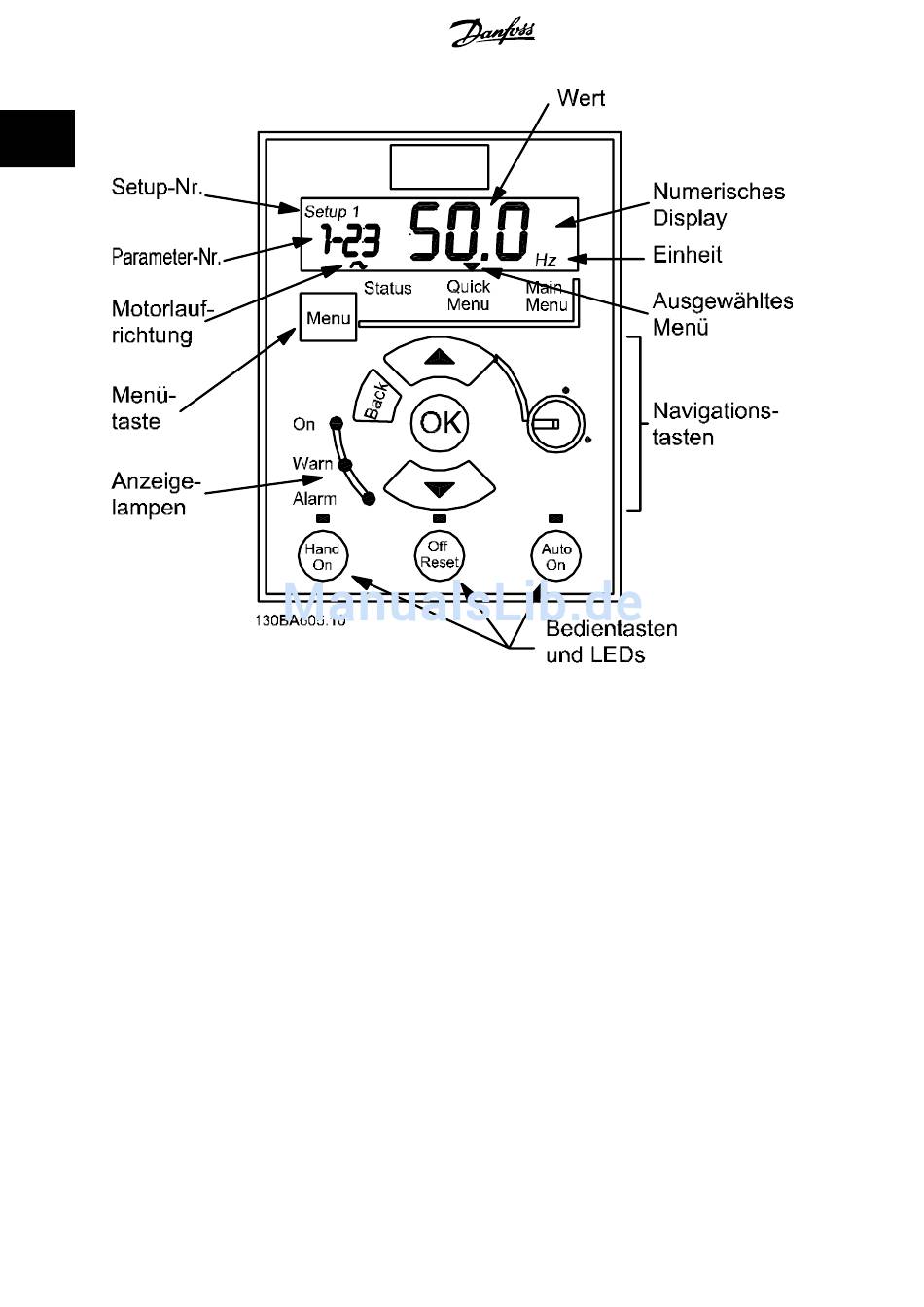

Abbildung 1.7: Beschreibung der LCP Tasten und des Displays
[MENU] wählt eines der folgenden Menüs:
Zustand (Status):
Nur für Anzeigen.
Quick Menu:
Zum Zugriff auf Quick-Menüs 1 bzw. 2.
Main Menu:
Zum Programmieren sämtlicher Parameter.
Bedientasten:
Eine gelbe Leuchte über den Bedientasten zeigt die aktive Taste an.
[Hand on]: Startet den Motor und ermöglicht die Steuerung des Frequenzumrichters über das LCP.
[Off/Reset]: Stoppt den Motor (Aus). Im Alarmmodus wird der Alarm quittiert.
[Auto on]: Der Frequenzumrichter wird über Steuerklemmen oder serielle Schnittstelle gesteuert.
[Potentiometer] (LCP12):
schiedene Funktionsweisen.
Autobetrieb
Im dient das Potentiometer als zusätzlicher programmierbarer Analogeingang.
Handbetrieb
Im bestimmt das Potentiometer den Ortsollwert.
▲
Die Pfeiltasten [ ] und [
Verfügung stehen.
8
Abhängig von der Betriebsart des Frequenzumrichters hat das Potentiometer zwei ver-
▼
] dienen zum Navigieren zwischen den verschiedenen Optionen, die unter jedem Menü zur
MG.02.B5.03 - VLT
Navigationstasten:
[Back] bringt Sie zu einem früheren Schritt oder zu einer
früheren Ebene in der Navigationsstruktur zurück.
▼
Die Pfeiltasten [ ] [
metergruppen, Parametern und innerhalb Parametern zu
wechseln.
[OK] wird benutzt, um einem Parameter auszuwählen
und um die Änderung einer Parametereinstellung zu be-
stätigen.
®
ist ein eingetragenes Warenzeichen von Danfoss
Kurzanleitung für VLT Micro FC 51
▲
] dienen dazu, zwischen Para-
