Gerätebeschreibung
Die Aufladesteuerung WG 05 DC steuert ohne Zeitglied-
funktion in Abhängigkeit von der Außentemperatur und den
Einstellern E1, E2, E15 die Aufladung von Speicherheizge-
räten.
Es hat folgende Eigenschaften:
•
Außentemperaturabhängige Aufladung,
•
Kennlinienumschaltung durch externe Ansteuerung
möglich,
•
Sockelladung (Mindestladung) einstellbar
Technische Geräteinformationen
Anschlussspannung
Leistungsaufnahme
Führungsgröße an den Klemmen Z2, Z1:
Anzahl ansteuerbare Aufladeregler
Umgebungstemperatur
Schutzklasse
Schutzart
Norm
Platzbedarf
Befestigung
Anschlussklemmen
Abmessungen (B x H x T)
Gewicht

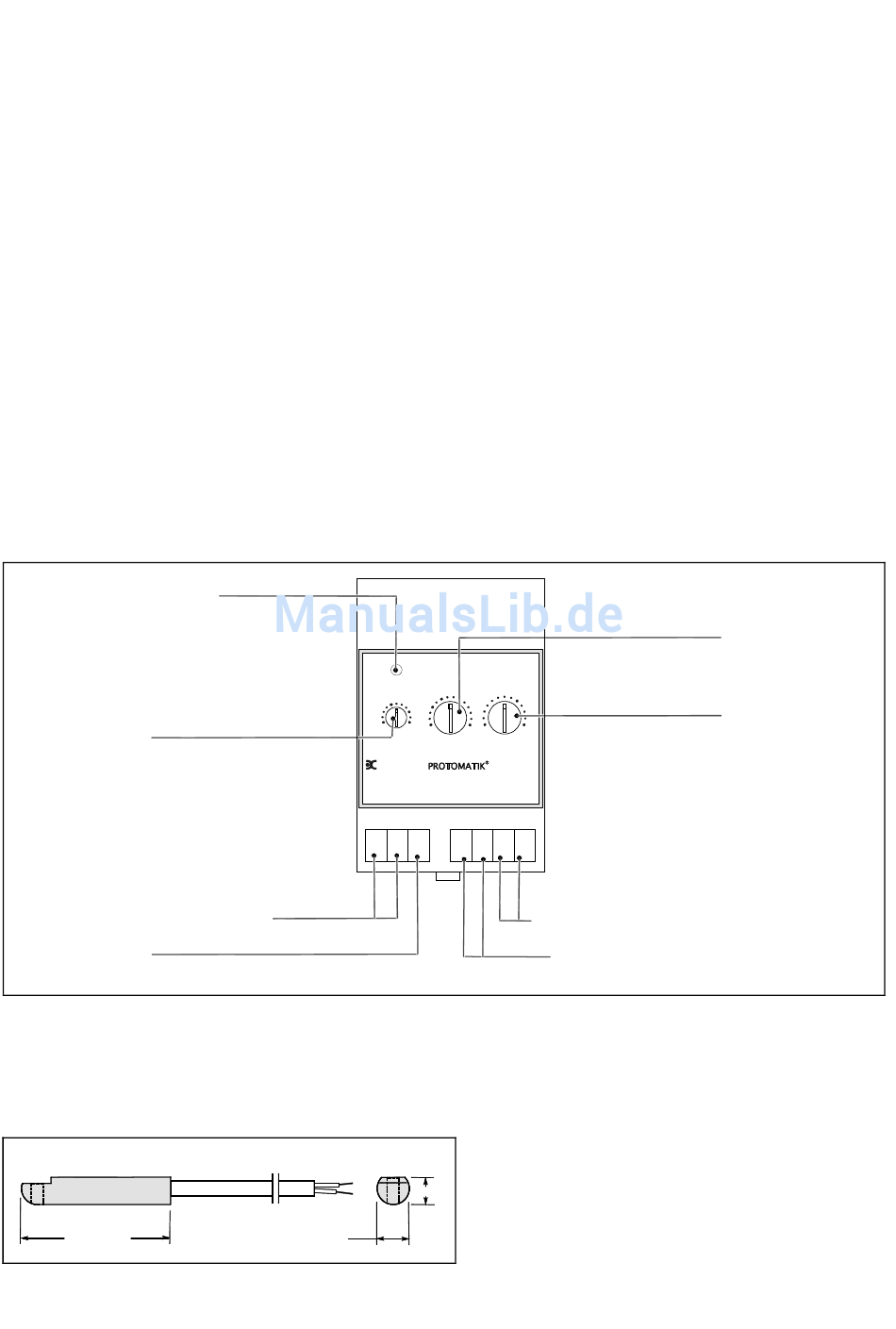

LED KU
-leuchtet bei angesteuerter
Klemme KU
-blinkt bei Kurzschluss
oder Unterbrechung des
Außenfühlers
Einsteller E1
Vollladung
Netzanschluss
Kennlinien-
umschaltung
Außenfühler
Fühlerart
Anschlussleitung
Schutzklasse
Schutzart
Abmessungen
50 mm
Lieferumfang
- Zentralsteuergerät WG 05 DC
- NTC-Außenfühler mit 2m Anschlussleitung
- Montage- und Gebrauchsanweisung.
1/N/ AC 230V ~ 50 Hz
ca.1,5 VA
DC 0,91V bis 1,43V; Sicherheitssprung 1,95V
maximal 100
0° C bis 50° C
II nach DIN 57700, bei Einbau im Verteilerschrank
IP 20 nach EN 60529
DIN EN 50350 und DIN 44576 (Entwurf)
3 Teilungseinheiten nach DIN 43880
Hutschiene
7, Querschnitt 2,5 mm²
54 x 88 x 61 mm
ca. 140 g
K U
WFF
17
-10
15
0
-2 0
5
12
25
0
E 1 / °C
E 2 / °C
E 1 5 / %
Dim plex
D C -Z e n tra ls te u e rg e rä t
WG05DC
E -N r.: 2 1 /0 3 0 2 (0 1 )
L
N
KU
Z1
Z2
W2
W1
NTC-Fühler nach DIN EN 50350 im Isolierstoffgehäuse
2m lang (maximal auf 30m verlängerbar)
II nach DIN EN 60730 Teil 1
IP 54 nach EN 60529
siehe Maßbild
10
12
Einsteller E2
Ladebeginn
20
Einsteller E15
Sockelladung
3 0
Anschluss Außenfühler
Aufladesteuerleitung
