5.1. INSTALACE

Při instalaci čerpadel dodržujte pokyny uvedené v ČÁSTI 1. v
kapitole 7.2 a následujících bodech:
– použijte potrubí o vhodném průměru, mějte na paměti, že
u některých modelů je průměr sání (čelní strana čerpadla)
větší než průměr výtlaku (horní strana čerpadla) (viz kap.4).

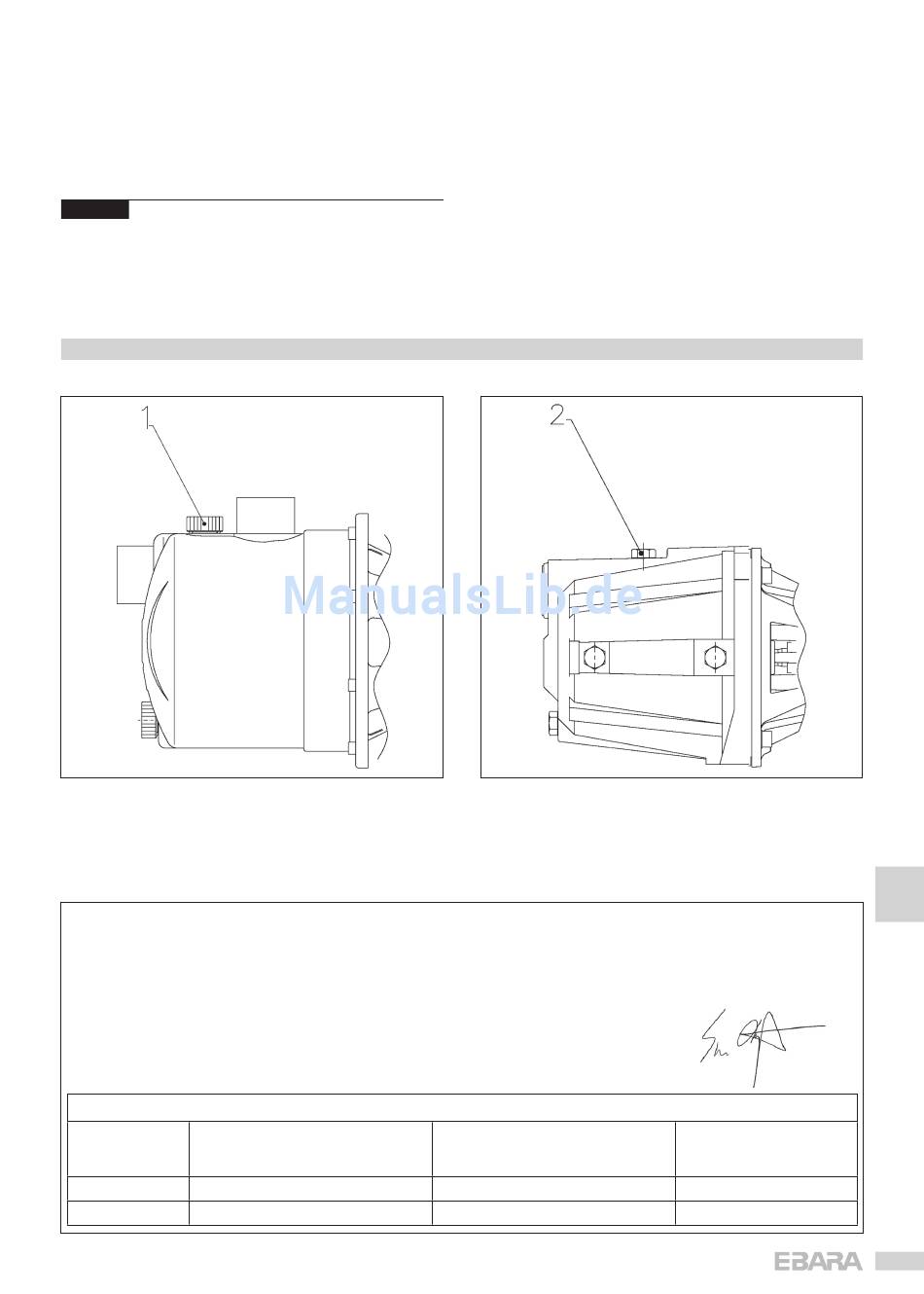

5.2. NAPLNĚNÍ ČERPADLA JE(S)(X) (OBR.1); AG (OBR.2)
POZOR
PŘI TÉTO OPERACI MUSÍ BÝT SVORKOVNICE MOTORU
DOKONALE UZAVŘENA.
a) Odšroubujte šestihrannou zátku (1-2) umístěnou na horní
části tělesa čerpadla;
6. SCHÉMATA A VÝKRESY
OBR. 1
PROHLÁŠENÍ O SHODNOSTI SE SMĚRNICÍ 2000/14/ES
Firma EBARA PUMPS EUROPE S.p.A., via Campo Sportivo, 30 – 38023 CLES (TN), prohlašuje na vlastní zodpovědnost, že její výrobky uvedené v níže uvedené
tabulce odpovídají požadavkům směrnice 2000/14/ES článku 13 a postupu vnitřní výrobní kontroly podle přílohy V.
Lwa (M): hladina akustického výkonu, (vážená A), měřený• Lwa (G): hladina akustického výkonu, (vážená A), zaručená. (viz níže uvedenou tabulku).
JES M5, JES M6, JES M8, JESX M5, JESX M6,
JESX M8, AGE 050M, AGE 060M, AGE 080M,
AGF 060M, AGF 080M, AGF 060M, AGF 080M
Lwa (M) 74 dB/pW
Lwa (G) 76 dB/pW
b) Pomocí nálevky naplňte těleso čerpadla vodou až do jeho
přeplnění;
c) Opět zašroubujte šestihrannou zátku až do jejího
zablokování, aby se zabránilo infi ltraci vzduchu
5.3. MONTÁŽ A INSTALACE DOMÁCÍCH TLAKOVÝCH STANIC
Čerpadla série AGA-AGC-AGE-AGF mohou být již připravena k
montáži manometru, tlakového spínače (k upevnění na těleso
čerpadla) a třicestného ventilu.
Při montáži se řiďte instrukcemi v příslušné příručce.
OBR. 2
GARDEN
JEM 80, JEM 100, JEM 120, JEXM 80, JEXM
100, JEXM 120, AGA 060M, AGA 075M,
AGA 100M
78 dB/pW
80 dB/pW
Mr. SHU NAGATA
President
12 January 2009
JEM 150,
JEXM 150
83 dB/pW
85 dB/pW
