5.1. INSTALLAZIONE
Per l'installazione delle pompe seguire quanto riportato nella
PARTE 1. al capitolo 7.2 e i seguenti punti:
– utilizzare tubazioni del diametro appropriato tenendo pre-
sente che, in alcuni modelli, il diametro di aspirazione (lato
frontale pompa) è maggiore di quello di mandata (lato supe-
riore pompa), (vedi cap.4).

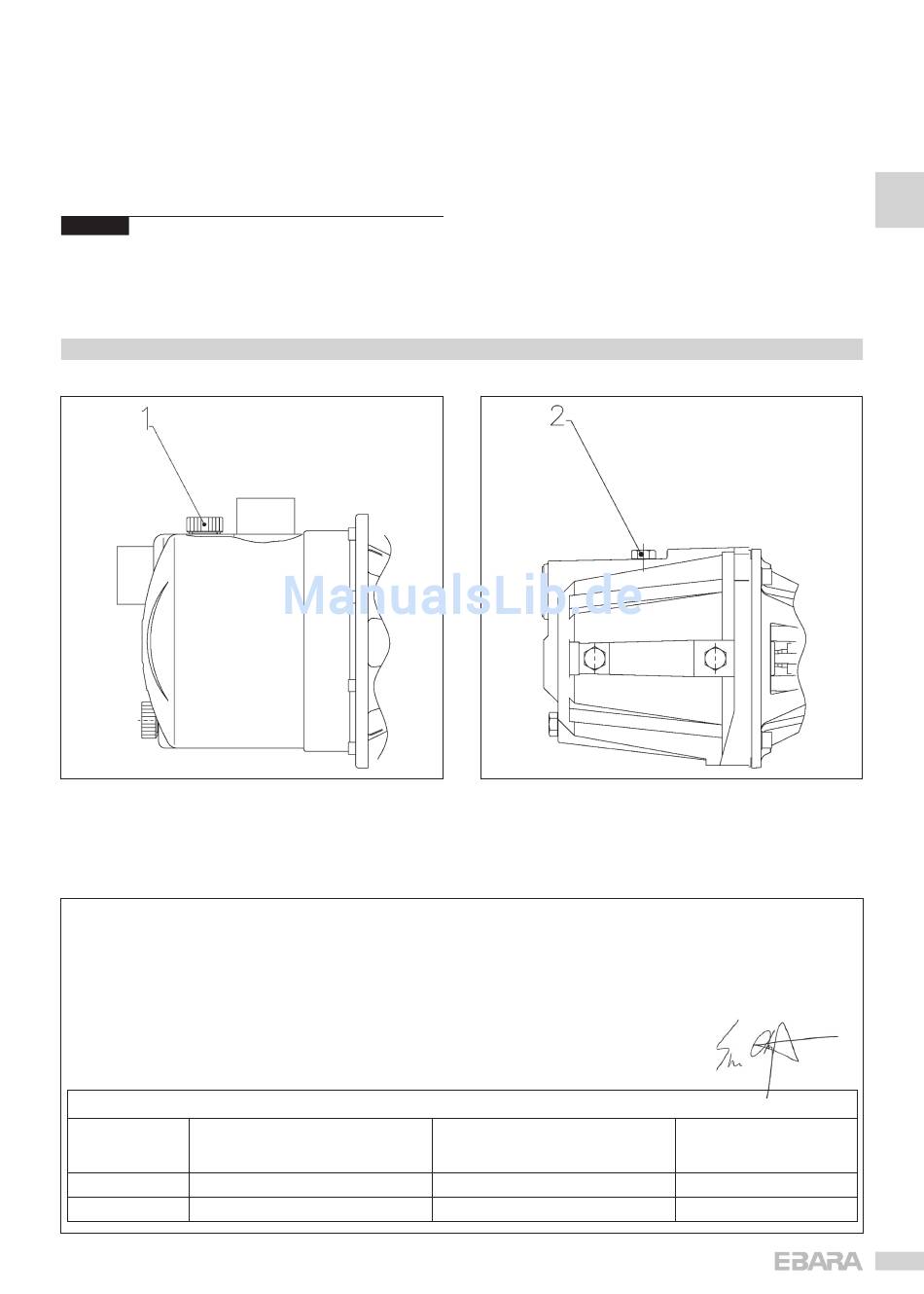

5.2. RIEMPIMENTO DELLA POMPA JE(S)(X) (FIG.1); AG (FIG.2)
ATTENZIONE
OPERAZIONE DA EFFETTUARE CON LA BASETTA ELETTRICA
DEL MOTORE PERFETTAMENTE CHIUSA.
a) Svitare il tappo esagonale (1-2) posto sulla sommità del cor-
po pompa;
6. SCHEMI E DISEGNI
FIG. 1
DICHIARAZIONE DI CONFORMITÀ' ALLA DIRETTIVA 2000/14/CE
Noi, EBARA PUMPS EUROPE S.p.A., via Campo Sportivo, 30 – 38023 CLES (TN), dichiariamo sotto la nostra responsabilità che i ns. prodotti elencati nella
tabella in fondo pagina sono in conformità alla Direttiva 2000/14/CE articolo 13 e procedura di controllo interno di fabbricazione secondo l' allegato V.
Lwa (M): livello di potenza sonora, (ponderato A), misurato• Lwa (G): livello di potenza sonora, (ponderato A), garantito. (vedere la tabella in fondo
pagina).
JES M5, JES M6, JES M8, JESX M5, JESX M6,
JESX M8, AGE 050M, AGE 060M, AGE 080M,
AGF 060M, AGF 080M, AGF 060M, AGF 080M
Lwa (M) 74 dB/pW
Lwa (G) 76 dB/pW
b) Con l'ausilio di un imbuto riempire d'acqua la pompa fi no
alla tracimazione;
c) Riavvitare il tappo esagonale fi no a bloccarlo, per impedire
infi ltrazioni d'aria.
5.3. ASSEMBLAGGIO E INSTALLAZIONE GRUPPI DI
PRESSURIZZAZIONE DOMESTICI
Le pompe della serie AGA-AGC-AGE-AGF possono essere già
predisposte all'assemblaggio di manometro, pressostato (da
fi ssare al corpo pompa) e raccordo a tre vie.
Per l'assemblaggio del gruppo seguire il manuale d'istruzione
specifi co.
FIG. 2
GARDEN
JEM 80, JEM 100, JEM 120, JEXM 80, JEXM
100, JEXM 120, AGA 060M, AGA 075M,
AGA 100M
78 dB/pW
80 dB/pW
Mr. SHU NAGATA
President
12 January 2009
JEM 150,
JEXM 150
83 dB/pW
85 dB/pW
