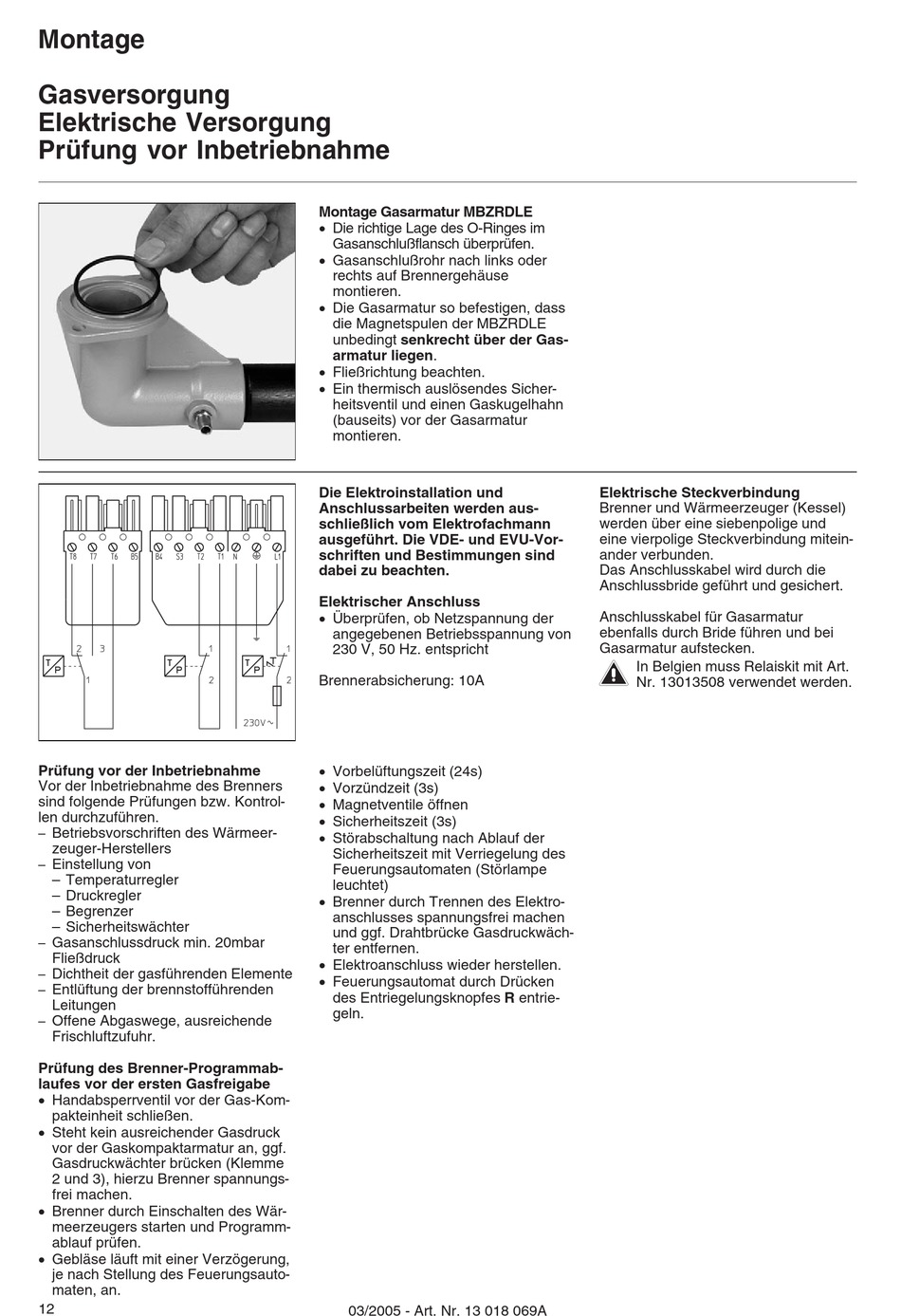

Montage
Gasversorgung
Elektrische Versorgung
Prüfung vor Inbetriebnahme
Prüfung vor der Inbetriebnahme
Vor der Inbetriebnahme des Brenners
sind folgende Prüfungen bzw. Kontrol-
len durchzuführen.
Betriebsvorschriften des Wärmeer-
–
zeuger-Herstellers
Einstellung von
–
– Temperaturregler
– Druckregler
– Begrenzer
– Sicherheitswächter
Gasanschlussdruck min. 20mbar
–
Fließdruck
Dichtheit der gasführenden Elemente
–
Entlüftung der brennstofführenden
–
Leitungen
Offene Abgaswege, ausreichende
–
Frischluftzufuhr.
Prüfung des Brenner-Programmab-
laufes vor der ersten Gasfreigabe
· Handabsperrventil vor der Gas-Kom-
pakteinheit schließen.
· Steht kein ausreichender Gasdruck
vor der Gaskompaktarmatur an, ggf.
Gasdruckwächter brücken (Klemme
2 und 3), hierzu Brenner spannungs-
frei machen.
· Brenner durch Einschalten des Wär-
meerzeugers starten und Programm-
ablauf prüfen.
· Gebläse läuft mit einer Verzögerung,
je nach Stellung des Feuerungsauto-
maten, an.
12
Montage Gasarmatur MBZRDLE
· Die richtige Lage des O-Ringes im
Gasanschlußflansch überprüfen.
· Gasanschlußrohr nach links oder
rechts auf Brennergehäuse
montieren.
· Die Gasarmatur so befestigen, dass
die Magnetspulen der MBZRDLE
unbedingt senkrecht über der Gas-
armatur liegen.
· Fließrichtung beachten.
· Ein thermisch auslösendes Sicher-
heitsventil und einen Gaskugelhahn
(bauseits) vor der Gasarmatur
montieren.
Die Elektroinstallation und
Anschlussarbeiten werden aus-
schließlich vom Elektrofachmann
ausgeführt. Die VDE- und EVU-Vor-
schriften und Bestimmungen sind
dabei zu beachten.
Elektrischer Anschluss
· Überprüfen, ob Netzspannung der
angegebenen Betriebsspannung von
230 V, 50 Hz. entspricht
Brennerabsicherung: 10A
· Vorbelüftungszeit (24s)
· Vorzündzeit (3s)
· Magnetventile öffnen
· Sicherheitszeit (3s)
· Störabschaltung nach Ablauf der
Sicherheitszeit mit Verriegelung des
Feuerungsautomaten (Störlampe
leuchtet)
· Brenner durch Trennen des Elektro-
anschlusses spannungsfrei machen
und ggf. Drahtbrücke Gasdruckwäch-
ter entfernen.
· Elektroanschluss wieder herstellen.
· Feuerungsautomat durch Drücken
des Entriegelungsknopfes R entrie-
geln.
03/2005 - Art. Nr. 13 018 069A
Elektrische Steckverbindung
Brenner und Wärmeerzeuger (Kessel)
werden über eine siebenpolige und
eine vierpolige Steckverbindung mitein-
ander verbunden.
Das Anschlusskabel wird durch die
Anschlussbride geführt und gesichert.
Anschlusskabel für Gasarmatur
ebenfalls durch Bride führen und bei
Gasarmatur aufstecken.
m
In Belgien muss Relaiskit mit Art.
Nr. 13013508 verwendet werden.
