Brennereinstelldaten - elco VECTRON G 03.200 DUO Betriebsanleitung

Inbetriebnahme

Brennereinstelldaten

Typ
G 03.200 DUO
G 03.240 DUO
G 03.300 DUO
Obige Einstelldaten sind Grundeinstellungen. Die Werkeinstelldaten sind fett umrandet. Mit diesen Einstellungen kann im
Normalfall der Brenner in Betrieb genommen werden. Überprüfen Sie in jedem Fall sorgfältig die Einstellwerte. Es können
anlagenbedingte Korrekturen notwendig sein.
Funktionskontrolle
Eine Sicherheitstechnische Überprü-
fung der Flammenüberwachung muss
sowohl bei der erstmaligen Inbetrieb-
nahme wie auch nach Revisionen oder
längerem Stillstand der Anlage vorge-
nommen werden.
Anlaufversuch mit geschlossenem
–
Gasventil : nach Ende der Sicher-
heitszeit muss der Feuerungsauto-
mat auf Störung gehen !
Normaler Anlauf ; wenn Brenner in
–
Betrieb, Gasventil schließen : nach
Flammenausfall muss der Feue-
rungsautomat auf Störung gehen !
16
Brennerleistung
Stufe 1 Stufe 2
70 100
100 140
150 200
70 120
120 200
145 240
100 200
130 260
150 300

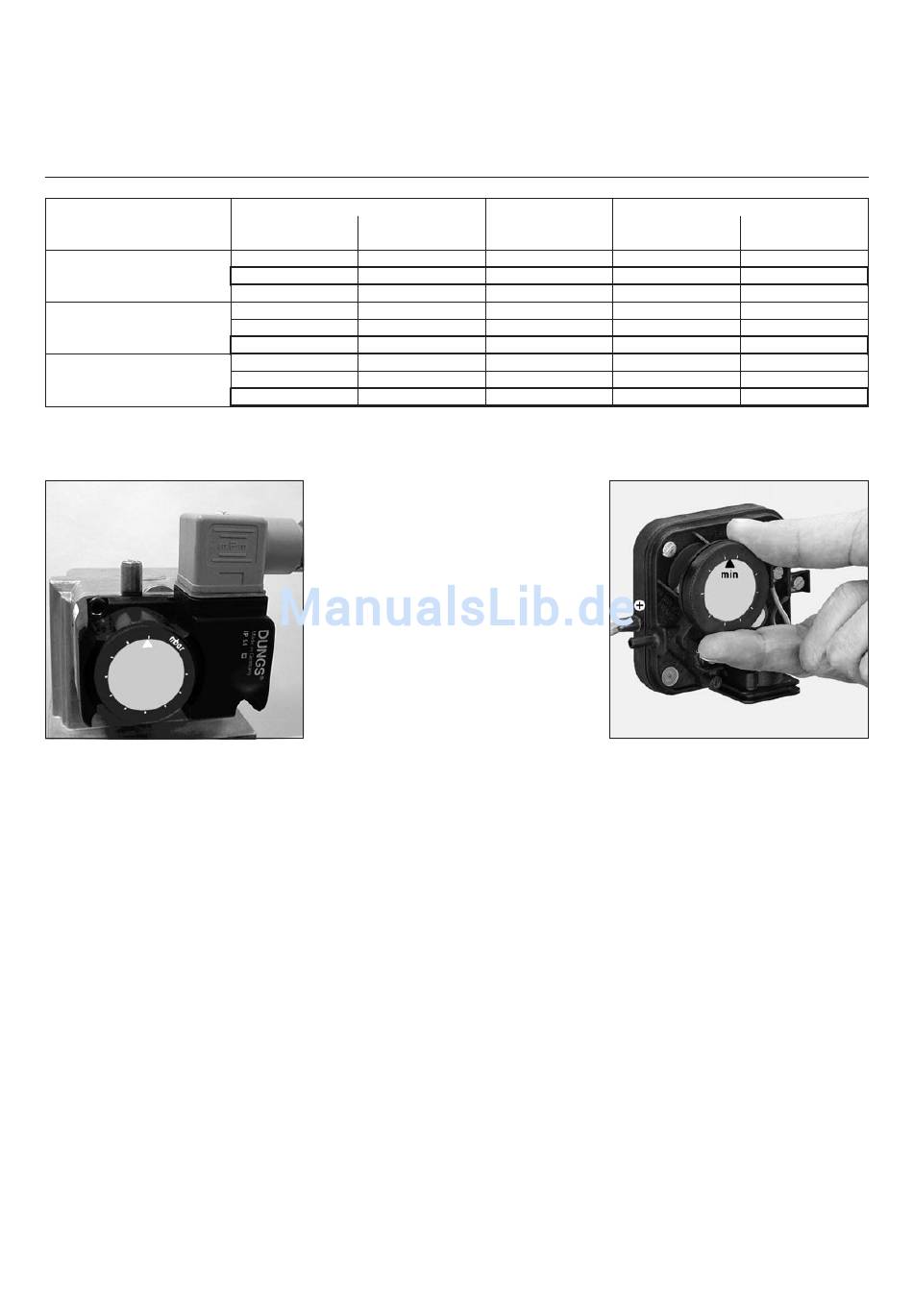

Einstellung Gasdruckwächter
· Zur Einstellung Abschaltdruckes :
Deckel des Gasdruckwächters
abnehmen.
· Brenner starten und Gasdruck vor
Armatur durch androsseln des Kugel-
hahns auf gewünschten Abschaltwert
einstellen.
· Einstellscheibe im Uhrzeigersinn
drehen, bis Gasdruckwächter
Brenner abschaltet.
Einstellung Luftdruckwächter
· Durchsichtigen Deckel ablegen.
· Luftdruckwächter provisorisch auf
Minimalwert einstellen.
Normaler Anlauf ; während Vorbelüf-
–
tung oder Betrieb Luftwächterkontakt
unterbrechen : Feuerungsautomat
muss sofort auf Störung gehen !
Vor Anlauf Luftdruckwächter überbrü-
–
cken : Brenner schaltet für ca. 2-3
sec. ein, anschließend erfolgt Störab-
schaltung. Nach 10 sec. wird diese
Kurzstörung vom Automaten selbst-
tätig zurückgesetzt und ein zweiter
Anlaufversuch erfolgt (Motor schaltet
für 2-3 sec. ein). Ist der LW-Kontakt
immer noch geschlossen (z.B. ver-
schweißt) erfolgt eine echte Störab-
schaltung. Hat der LW-Kontakt
jedoch innerhalb dieser 10 sec.
03/2005 - Art. Nr. 13 018 069A
Maß Y Luftklappenöffnung
Stufe 1
(mm) Nocke IV
5 0
15 10
30 25
10 0
20 20
30 20
10 10
30 10
40 15
geöffnet (z.B. durch auslaufenden
Motor), erfolgt ein normaler Betriebs-
anlauf.
Stufe 2
Nocke I
20
30
90
25
70
75
50
60
80
