Branchement Électrique; Entretien; Mise En Service - Scheppach 4903401901 Originalanleitung

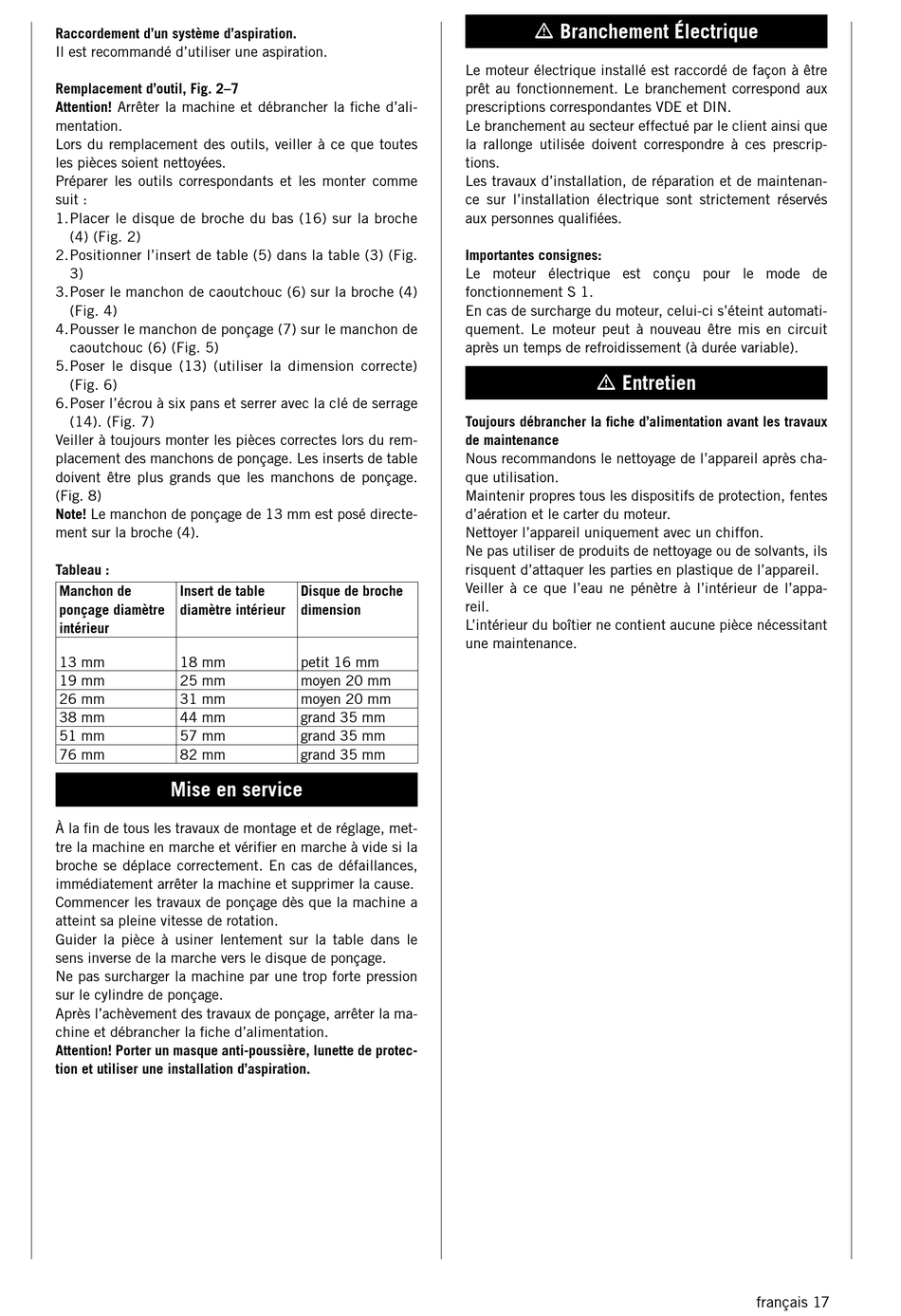

Raccordement d'un système d'aspiration.
Il est recommandé d'utiliser une aspiration.
Remplacement d'outil, Fig. 2–7
Attention! Arrêter la machine et débrancher la fiche d'ali-
mentation.
Lors du remplacement des outils, veiller à ce que toutes
les pièces soient nettoyées.
Préparer les outils correspondants et les monter comme
suit :
1. Placer le disque de broche du bas (16) sur la broche
(4) (Fig. 2)
2. Positionner l'insert de table (5) dans la table (3) (Fig.
3)
3. Poser le manchon de caoutchouc (6) sur la broche (4)
(Fig. 4)
4. Pousser le manchon de ponçage (7) sur le manchon de
caoutchouc (6) (Fig. 5)
5. Poser le disque (13) (utiliser la dimension correcte)
(Fig. 6)
6. Poser l'écrou à six pans et serrer avec la clé de serrage
(14). (Fig. 7)
Veiller à toujours monter les pièces correctes lors du rem-
placement des manchons de ponçage. Les inserts de table
doivent être plus grands que les manchons de ponçage.
(Fig. 8)
Note! Le manchon de ponçage de 13 mm est posé directe-
ment sur la broche (4).
Tableau :
Manchon de Insert de table
ponçage diamètre diamètre intérieur
intérieur
13 mm 18 mm
19 mm 25 mm
26 mm 31 mm
38 mm 44 mm
51 mm 57 mm
76 mm 82 mm

Mise en service

À la fin de tous les travaux de montage et de réglage, met-
tre la machine en marche et vérifier en marche à vide si la
broche se déplace correctement. En cas de défaillances,
immédiatement arrêter la machine et supprimer la cause.
Commencer les travaux de ponçage dès que la machine a
atteint sa pleine vitesse de rotation.
Guider la pièce à usiner lentement sur la table dans le
sens inverse de la marche vers le disque de ponçage.
Ne pas surcharger la machine par une trop forte pression
sur le cylindre de ponçage.
Après l'achèvement des travaux de ponçage, arrêter la ma-
chine et débrancher la fiche d'alimentation.
Attention! Porter un masque anti-poussière, lunette de protec-
tion et utiliser une installation d'aspiration.
Le moteur électrique installé est raccordé de façon à être
prêt au fonctionnement. Le branchement correspond aux
prescriptions correspondantes VDE et DIN.
Le branchement au secteur effectué par le client ainsi que
la rallonge utilisée doivent correspondre à ces prescrip-
tions.
Les travaux d'installation, de réparation et de maintenan-
ce sur l'installation électrique sont strictement réservés
aux personnes qualifiées.
Importantes consignes:
Le moteur électrique est conçu pour le mode de
fonctionne ment S 1.
En cas de surcharge du moteur, celui-ci s'éteint automati-
que ment. Le moteur peut à nouveau être mis en circuit
après un temps de refroidissement (à durée variable).
Toujours débrancher la fiche d'alimentation avant les travaux
de maintenance
Nous recommandons le nettoyage de l'appareil après cha-
que utilisation.
Maintenir propres tous les dispositifs de protection, fentes
d'aération et le carter du moteur.
Nettoyer l'appareil uniquement avec un chiffon.
Ne pas utiliser de produits de nettoyage ou de solvants, ils
risquent d'attaquer les parties en plastique de l'appareil.
Veiller à ce que l'eau ne pénètre à l'intérieur de l'appa-
Disque de broche
reil.
dimension
L'intérieur du boîtier ne contient aucune pièce nécessitant
une maintenance.
petit 16 mm
moyen 20 mm
moyen 20 mm
grand 35 mm
grand 35 mm
grand 35 mm
m Branchement Électrique
m Entretien
français 17
