5.2.2 Wechselrichter an das öffentliche Netz (AC) anschließen

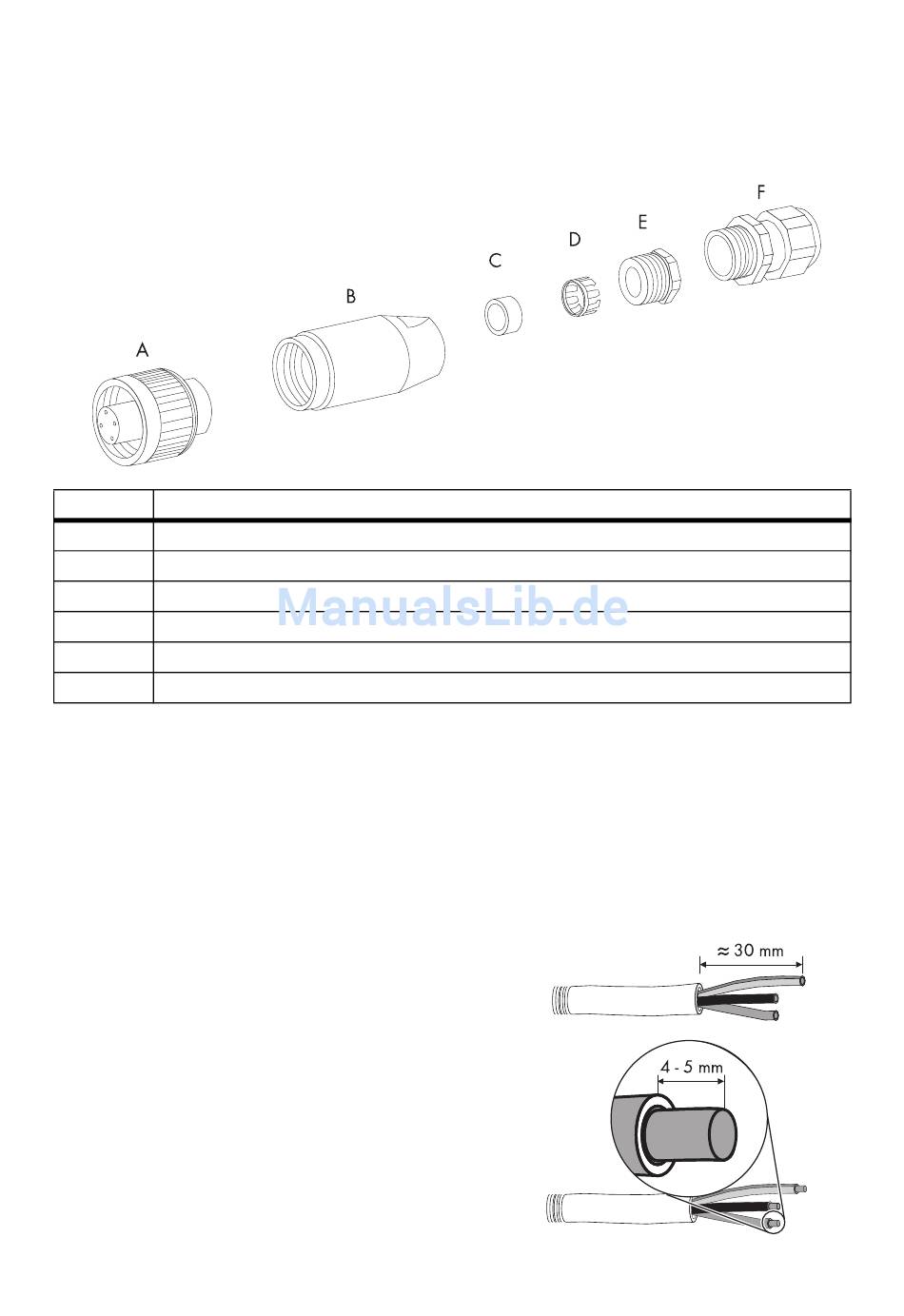

Übersicht der AC-Kupplungsdose
Objekt Beschreibung
A Buchseneinsatz
B Gewindehülse
C Dichtungsring PG13,5
D Klemmkorb PG13,5
E Druckschraube PG13,5 (für Leitungsdurchmesser 9 mm ... 13,5 mm)
F Kabelverschraubung PG16 (für Leitungsdurchmesser 13,5 mm ... 17 mm)

Vorgehensweise

1. Passende Verschraubung für AC-Leitung wählen.
2. Prüfen, ob Netzspannung im erlaubten Spannungsbereich liegt.
Der genaue Arbeitsbereich des Wechselrichters ist in den Betriebsparametern festgelegt. Das
entsprechende Dokument finden Sie im Downloadbereich unter www.SMA.de in der Kategorie
„Technische Beschreibung" des jeweiligen Wechselrichters.
3. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
4. AC-Leitung ca. 30 mm abmanteln.
5. L und N ca. 5 mm kürzen.
6. Adern der AC-Leitung 4 mm bis 5 mm abisolieren.
7. Druckschraube bzw. Kabelverschraubung und
Gewindehülse über AC-Leitung führen.
