12 I Verdichter-Montage
10

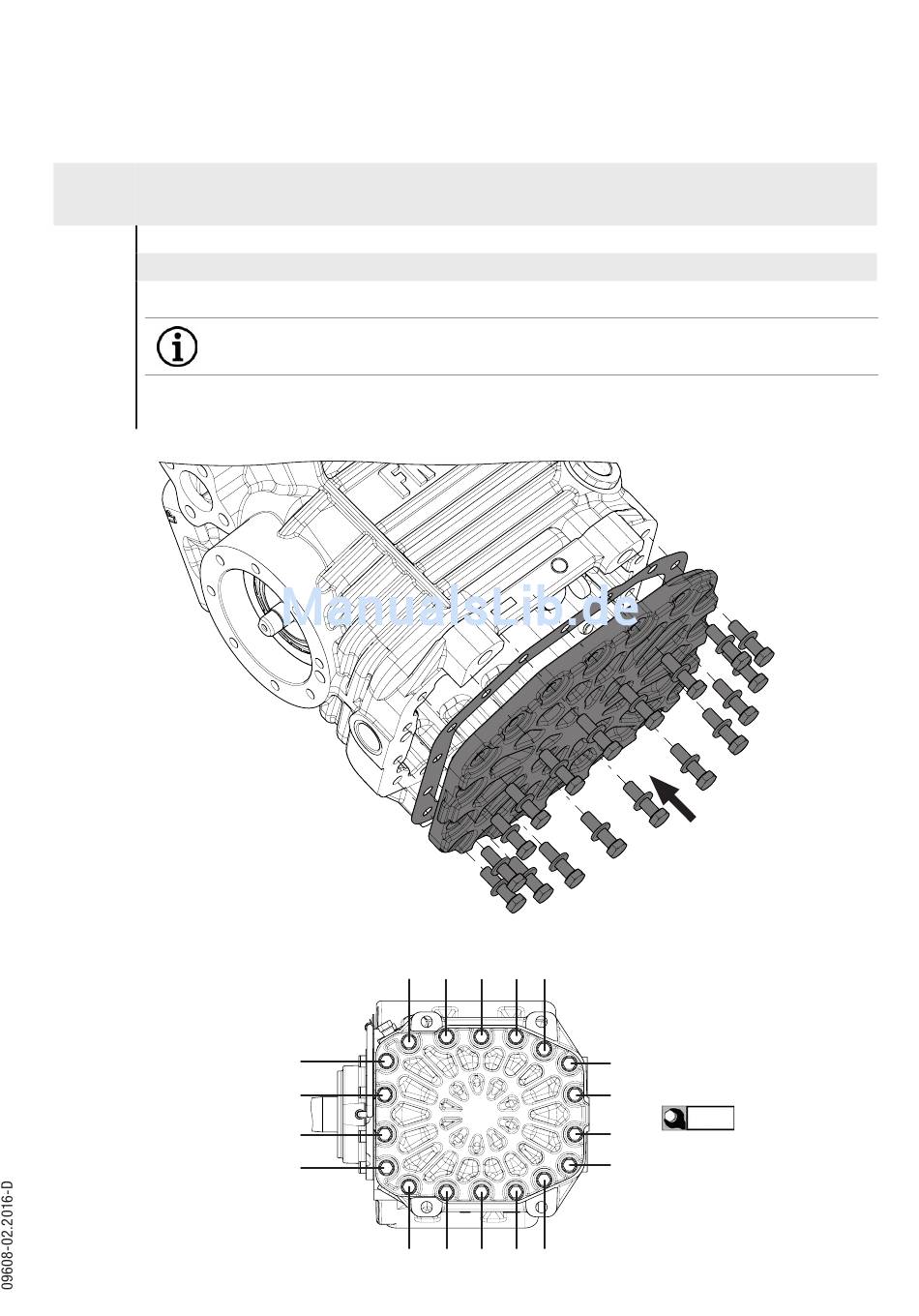

Montage der Bodenplatte

Position Stücklistenposition: 20, 30, 40, 41
in der
Werkzeuge: Schraubenschlüssel SW 13
Stückliste
Arbeitsgang
INFO
- Bodenplatte mit Dichtung montieren
20, 30
- Schrauben mit Scheiben (M8x30) über Kreuz anziehen
40, 41
Schraubenanzugsdrehmomente einhalten!
Reihenfolge zum Festziehen der Schrauben beachten!
7 3
11
15
18
14
10 6
1 5 9
13
17
16
12
2 4 8
34 Nm
49
