Ausgänge
Klemmenplan Schaltausgänge
A6 =
potentialfreier
Ausgang
Der Neutralleiter ist
im Modul durchge-
schliffen.
Die maximale Strombelastung der Ausgänge ist den technischen Daten zu entnehmen.
Ausgang 6 potentialfrei schalten
Durch Ausstecken der Brücke (Jumper) J kann der Ausgang A6 potentialfrei gemacht werden.

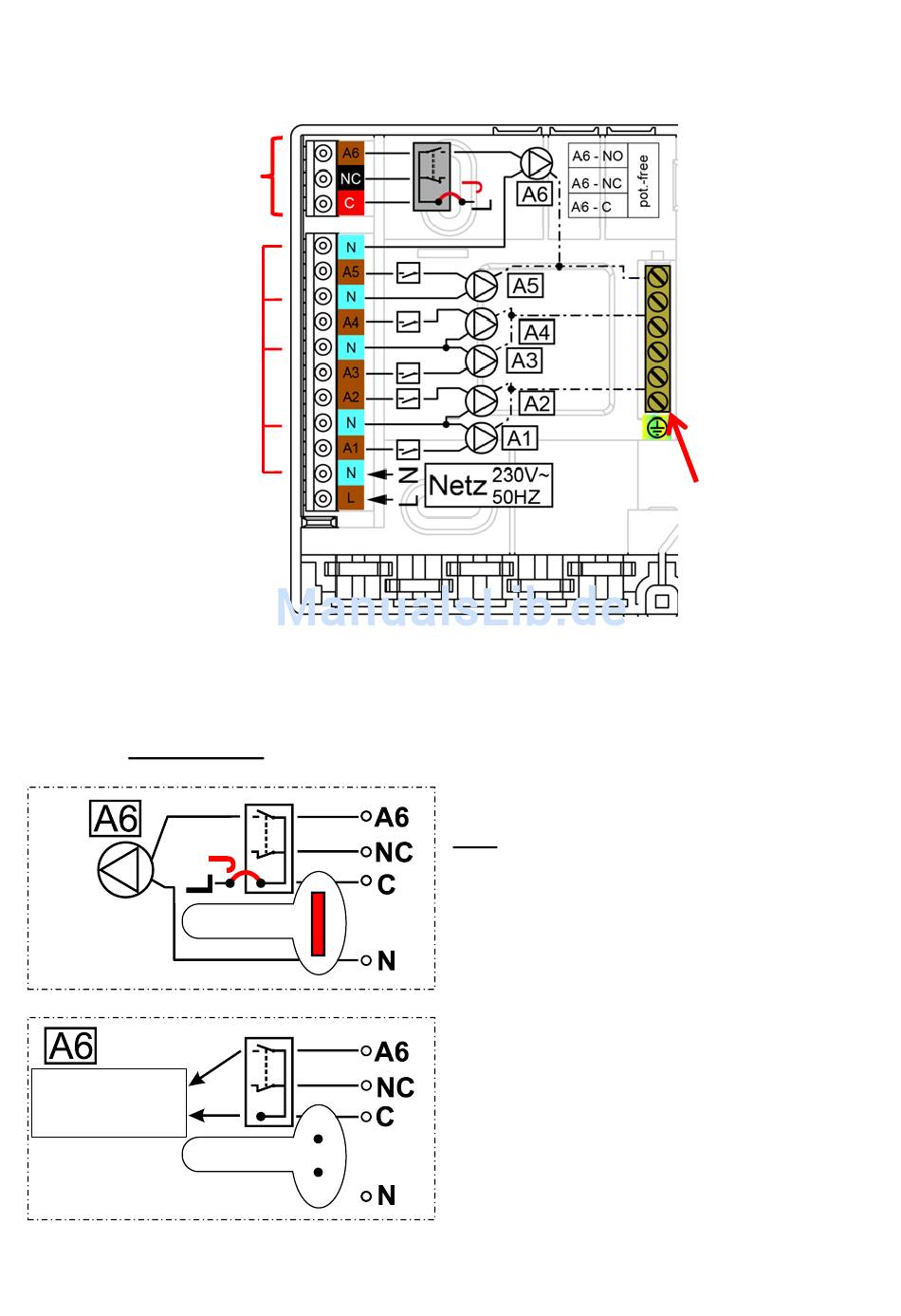

Ansicht der Modulrückseite:
Brenner-
anforderung
18
Bei gestecktem Jumper J ist der Ausgang 6
nicht potentialfrei.
Beispiel: Anschluss einer Pumpe
C (= L).... Außenleiter
A6 .... Schließer NO
NC .... Öffner
Wird der Jumper ausgesteckt, dann ist der Aus-
gang 3 potentialfrei.
Beispiel: Brenneranforderung
C ....
Wurzel
A6 .... Schließer NO
NC .... Öffner
Schutzleiter-
klemmen
