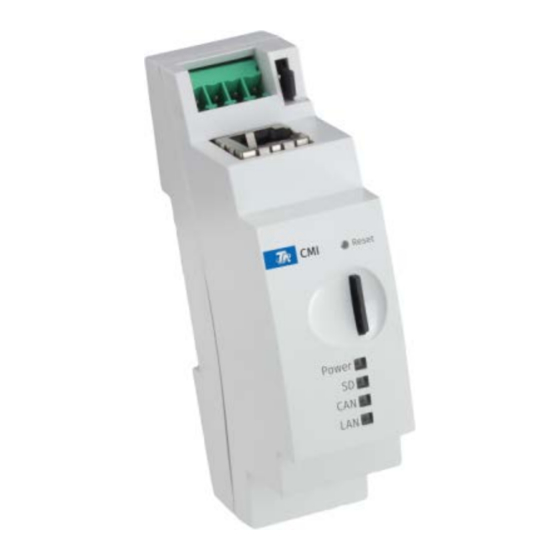

Technische Alternative CMI-S Kurzanleitung
Schaltschrankversion
Verwandte Anleitungen für Technische Alternative CMI-S
Inhaltszusammenfassung für Technische Alternative CMI-S
- Seite 1 CMI-S CONTROL AND MONITORING INTERFACE Schaltschrankversion Kurzanleitung: Montage und Anschluss Inbetriebnahme Manual Version 1.00 deutsch...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Manual Version 1.00 1. Lieferumfang ............. . . 4 2. -
Seite 4: Lieferumfang
1. Lieferumfang Im Lieferumfang des Geräts sind folgende Teile enthalten: 1 Stk. Control and Monitoring Interface CMI-S 1 Stk. Micro SD-Karte 1 Stk. 4-poliger Stecker für den CAN-Bus 1 Stk. Kurzanleitung 2. Montage und Anschluss Das CMI kann auf eine Hutschiene TS35 nach Norm EN 50022 montiert werden. -
Seite 5: Herstellen Der Anschlüsse
Die Netzwerkeinstellungen werden automatisch ermittelt. 3.2. Netzwerk ohne DHCP-Server Direkte Verbindung CMI-S – Windows-PC Am PC muss DHCP aktiviert werden. Dadurch beziehen der PC und das CMI-S automatisch eine IP- Adresse. Dieser Vorgang kann länger als 1 Minute dauern. 3.3. Fixe IP-Adresse 1. -
Seite 6: Zugriff Über Das Cmi-Webportal Https://Cmi.ta.co.at
3. Authentifizierung: Eingabe Benutzername und Passwort Der werksseitig vorgegebene Benut- zername ist admin, das Passwort ebenfalls admin. Bestätigung mit „OK“. 4. Nun erscheint bereits das Menü des CMI Die weitere Bedienung wird in der Online-Hilfe beschrieben (help.ta.co.at). 4.2. Zugriff über das CMI-Webportal https://cmi.ta.co.at Ist der Zugriff über das Internet gewünscht, dann kann das C.M.I über das „CMI Webportal“... - Seite 7 2. Ausfüllen des Registrierungsformulars und Akzeptieren der Nutzungsbedingungen 3. Nach Abschluss der Registrierung wird ein E-Mail mit einem Aktivierungslink an die Mail- Adresse der Registrierung gesandt. Dieser Vorgang kann bis zu 30 Minuten dauern. 4. Nach Anklicken des Links wird bereits die Startseite des Webportals angezeigt. 5.
- Seite 8 Die „Bezeichnung“ hilft bei der Auswahl mehrerer eigener CMI und ist in der Liste der eigenen CMI sichtbar. Falls die Wartung durch den Superuser (z.B. Technische Alternative) immer gestat- tet sein soll, wird ein Häkchen in das betreffende Feld gesetzt.
-
Seite 9: Reset Und Laden Der Werkseinstellungen
5. Reset und Laden der Werkseinstellungen Durch kurzen Tastendruck der Reset-Taste auf der Rückseite des CMI wird das CMI neu gestartet (Reset). Ein Neustart (Reset) des CMI kann auch durch Abstecken der CAN-Busverbindung und Wiederanste- cken durchgeführt werden. Durch Drücken des Reset-Tasters und Loslassen noch während die rot leuchtenden LEDs durchlau- fen, wird das CMI auf Werkseinstellung gesetzt. -
Seite 10: Eu - Konformitätserklärung
EU - Konformitätserklärung Dokument-Nr. / Datum: TA17021 / 02.02.2017 Hersteller: Technische Alternative RT GmbH Anschrift: A-3872 Amaliendorf, Langestraße 124 Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Produktbezeichnung: CMI, CMI-S Markennamen: Technische Alternative RT GmbH Produktbeschreibung: Control and Monitoring Interface Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinien:... -
Seite 12: Garantiebedingungen
Hinweis: Die nachfolgenden Garantiebedingungen schränken das gesetzliche Recht auf Gewährleistung nicht ein, sondern erweitern Ihre Rechte als Konsument. 1. Die Firma Technische Alternative RT GmbH gewährt ein Jahr Garantie ab Verkaufsdatum an den Endverbraucher für alle von ihr verkauften Geräte und Teile. Mängel müssen unverzüglich nach Feststellung und innerhalb der Garantiefrist gemeldet werden.
