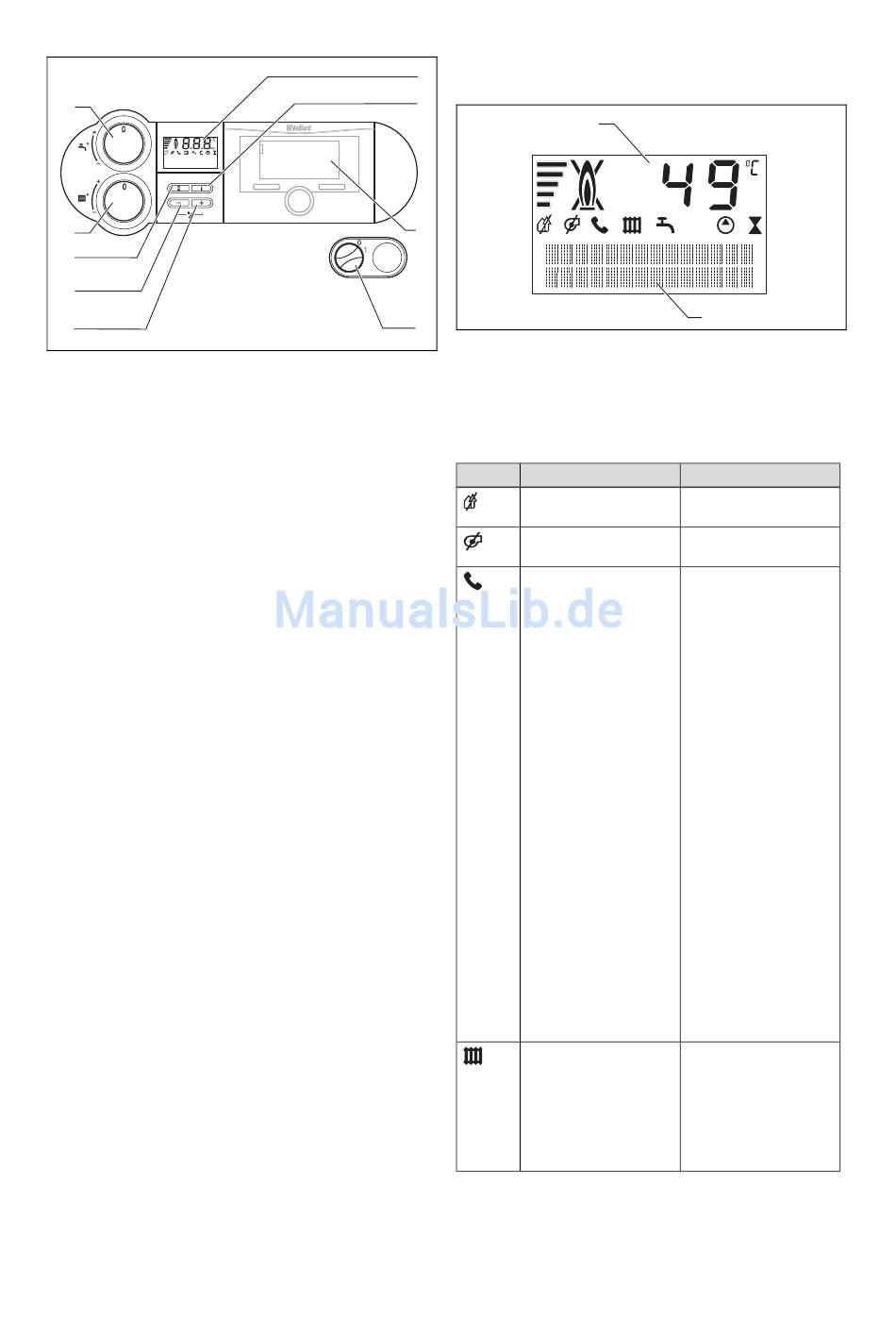

1 Display
2 Taste i
3 Regler (Zubehör)
4 Hauptschalter
5 Taste +
Das Display zeigt die aktuelle Heizungsvorlauftemperatur,
den Anlagendruck der Heizungsanlage, die Betriebsart oder
bestimmte Zusatzinformationen an.
Die Taste i dient zum Abrufen von Statusinformationen.
Der als Zubehör erhältliche Regler regelt die Vorlauftempe-
ratur abhängig von der Außentemperatur automatisch.
Der Hauptschalter dient zum Ein- und Ausschalten des
Geräts.
Die Taste + dient zur Anzeige der Speichertemperatur (falls
das Gerät mit einem Speichertemperaturfühler ausgestattet
ist).
Die Taste − dient zur Anzeige des Fülldrucks der Heizungs-
anlage.
Die Taste Entstörung dient zum Rücksetzen des Geräts bei
bestimmten Störungen.
Der Drehknopf Heizungsvorlauftemperatur dient zur Einstel-
lung der Heizungsvorlauftemperatur, wenn kein Regler an-
geschlossen ist. Wenn ein Regler angeschlossen ist, dann
sollte der Drehknopf Heizungsvorlauftemperatur auf Rechts-
anschlag gestellt werden.
Der Drehknopf Speichertemperatur dient zum Einstellung
der Speichertemperatur, falls ein Warmwasserspeicher an-
geschlossen ist.
Falls ein Regler angeschlossen ist, sollte der Drehknopf auf
Rechtsanschlag gestellt werden. Der Regler bestimmt dann
die Speichertemperatur.
0020115589_01 icoVIT exclusiv Betriebsanleitung
2
3
4
Taste −
6
7 Taste Entstörung
8 Drehknopf Heizungsvor-
lauftemperatur
9 Drehknopf Speichertempe-
ratur
3.3.1

Digitales Informations- und Analysesystem

1
(DIA)
11
11 Anzeige der aktuellen
Heizungsvorlauftempera-
tur, des Fülldrucks der
Heizungsanlage oder
eines Status- oder Feh-
lercodes
Symbol Bedeutung
Störung im Luft-/Abgas-
weg
Störung im Luft-/Abgas-
weg
comDIALOG
Heizbetrieb
Geräteübersicht 3
12
12 Klartextanzeige
Erläuterung
Heizungsvorlauf- und
Warmwassertempera-
tur werden über das
Kommunikationssystem
comDIALOG vorgege-
ben. Das Gerät arbeitet
mit anderen als den an
den Drehknöpfen einge-
stellten Temperaturen.
Diese Betriebsart kann
nur beendet werden
durch:
–
comDIALOG
–
Verändern der Tem-
peratur an den Dreh-
knöpfen um mehr als
± 5 K
Diese Betriebsart kann
nicht beendet werden
durch:
–
Drücken der Taste
Entstörung
–
Aus- und wieder
Einschalten des
Geräts
–
Symbol dauerhaft
sichtbar: Gerät ist
in Betriebsart Heiz-
betrieb
–
Symbol blinkt:
Brennersperrzeit ist
aktiv
