4

Display

4.1

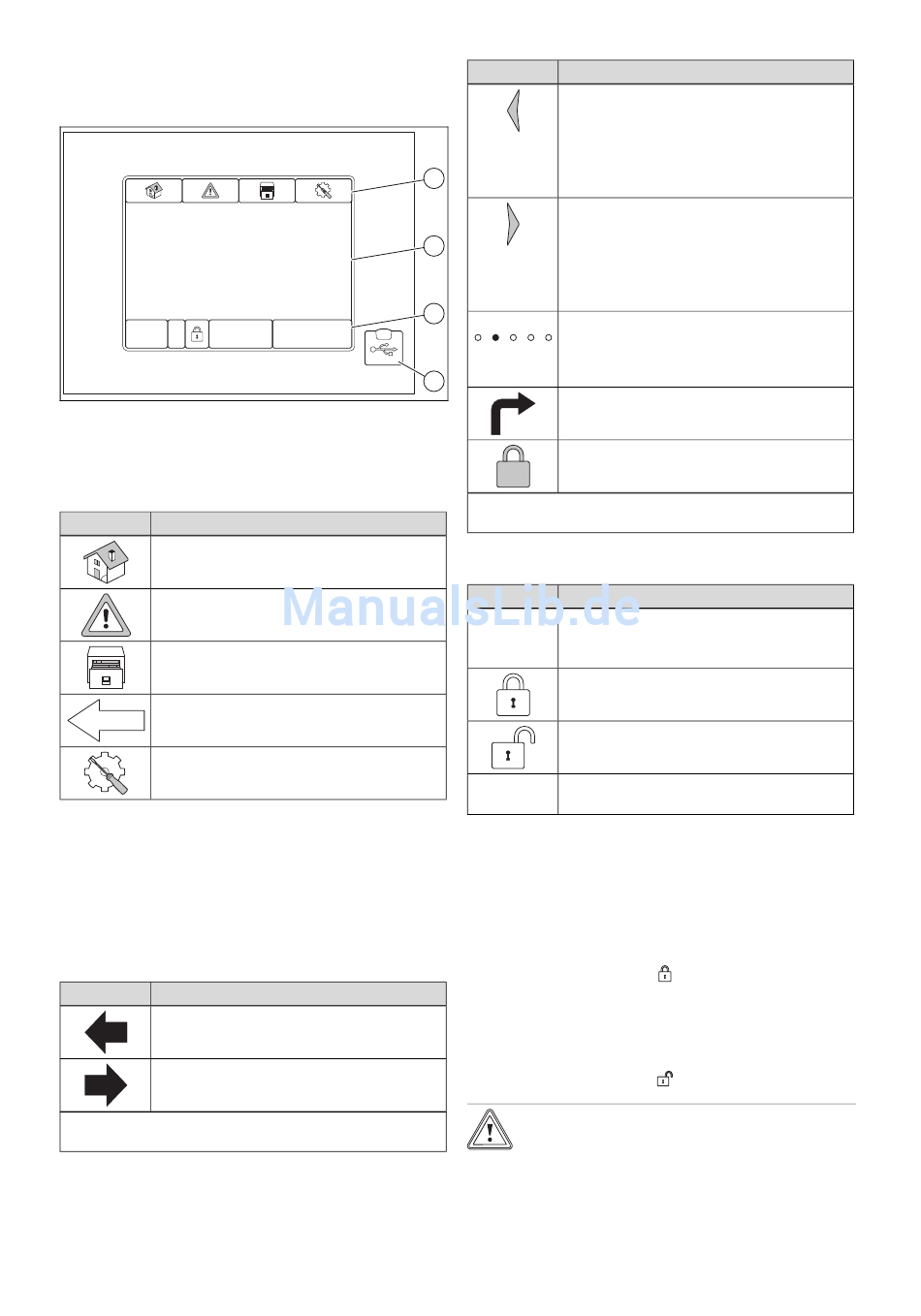

Informations- und Bedienbereiche

1 Kopfzeile
2 Mittlerer Bereich
4.1.1 Kopfzeile
Symbol Bedeutung
→ Kap. Grundanzeige
→ Kap. Fehlermeldungen
→ Kap. Komponentenanzeige
Zurück zur Komponentenanzeige
→ Kap. Einstellungen
4.1.2 Mittlerer Bereich
Der mittlere Bereich ist der Hauptfunktionsbereich des Dis-
plays. Im mittleren Bereich finden Sie
–
Informationen (z. B. Temperaturanzeigen oder Kompo-
nentenübersichten)
–
Schaltflächen (z. B. zur Aktivierung von Komponenten)
–
Eingabefelder (für Temperaturwerte, Zeiten etc.)
Symbol Bedeutung
In der Grundanzeige:
Zur ersten Seite der Parameterübersicht
In der Grundanzeige:
Zur zweiten Seite der Parameterübersicht
Symbole, die nur auf einzelnen Seiten zu finden sind, werden in
den entsprechenden Kapiteln erklärt.
0020205225_00 renerVIT Betriebsanleitung
1
2
3
4
3 Fußzeile
4 Anschluss für USB-Stift
Symbol Bedeutung
In der Komponentenanzeige:
Zur vorherigen Seite der ausgewählten Kompo-
nente
Hinweis
Sie können alternativ auch die Seite nach rechts
verschieben (über das Display wischen).
In der Komponentenanzeige:
Zur nächsten Seite der ausgewählten Kompo-
nente
Hinweis
Sie können alternativ auch die Seite nach links
verschieben (über das Display wischen).
In der Komponentenanzeige:
Jeder Punkt symbolisiert eine Seite für die aus-
gewählte Komponente. Die aktuelle Seite wird
durch einen gefüllten Punkt dargestellt.
Zurück zur zuletzt angezeigten Seite
Zur Grundanzeige und zur Betreiberebene 1
Symbole, die nur auf einzelnen Seiten zu finden sind, werden in
den entsprechenden Kapiteln erklärt.
4.1.3 Fußzeile
Symbol Bedeutung
→ Kap. Sprache, Datum und Uhrzeit einstellen
01.01.2015
12:34:56
etc.
→ Kap. Betreiberebene 1
→ Kap. Betreiberebene 2
→ Kap. Betriebszustände
Regelphase
etc.
4.1.4 Anschluss für USB-Stift
Der Fachhandwerker kann über einen USB-Stift die Software
des Produkts aktualisieren oder Daten des Produkts spei-
chern.
4.2

Bedienebenen

4.2.1 Betreiberebene 1
Über die Betreiberebene 1 können Sie Informationen und
Werte ablesen sowie Werte für den Betrieb des Produkts
einstellen.
4.2.2 Betreiberebene 2
Vorsicht!
Sachschäden durch unzureichende Fach-
kenntnisse
Wenn Sie nicht über ausreichende Fach-
kenntnisse verfügen, dann können Sie das
Produkt durch falsche Einstellungen beschä-
digen.
Display 4
