INSTALLATIONSHANDBUCH
1.3 Inastallation der Inneneinheit
Beim
Installieren
Installationshandbuch
Umweltbedingungen kann die vorherige Zubehörtinstallation vor der
Installation der Inneneinheit leichter erscheinen (außer beim Zierpanel).
Bei einer schon vorhandenen Decke sollte die Installation des
Komponentenkits für den Frischlufteingang und des Ableitkanals vor
der Installation der Einheit ausgeführt werden.

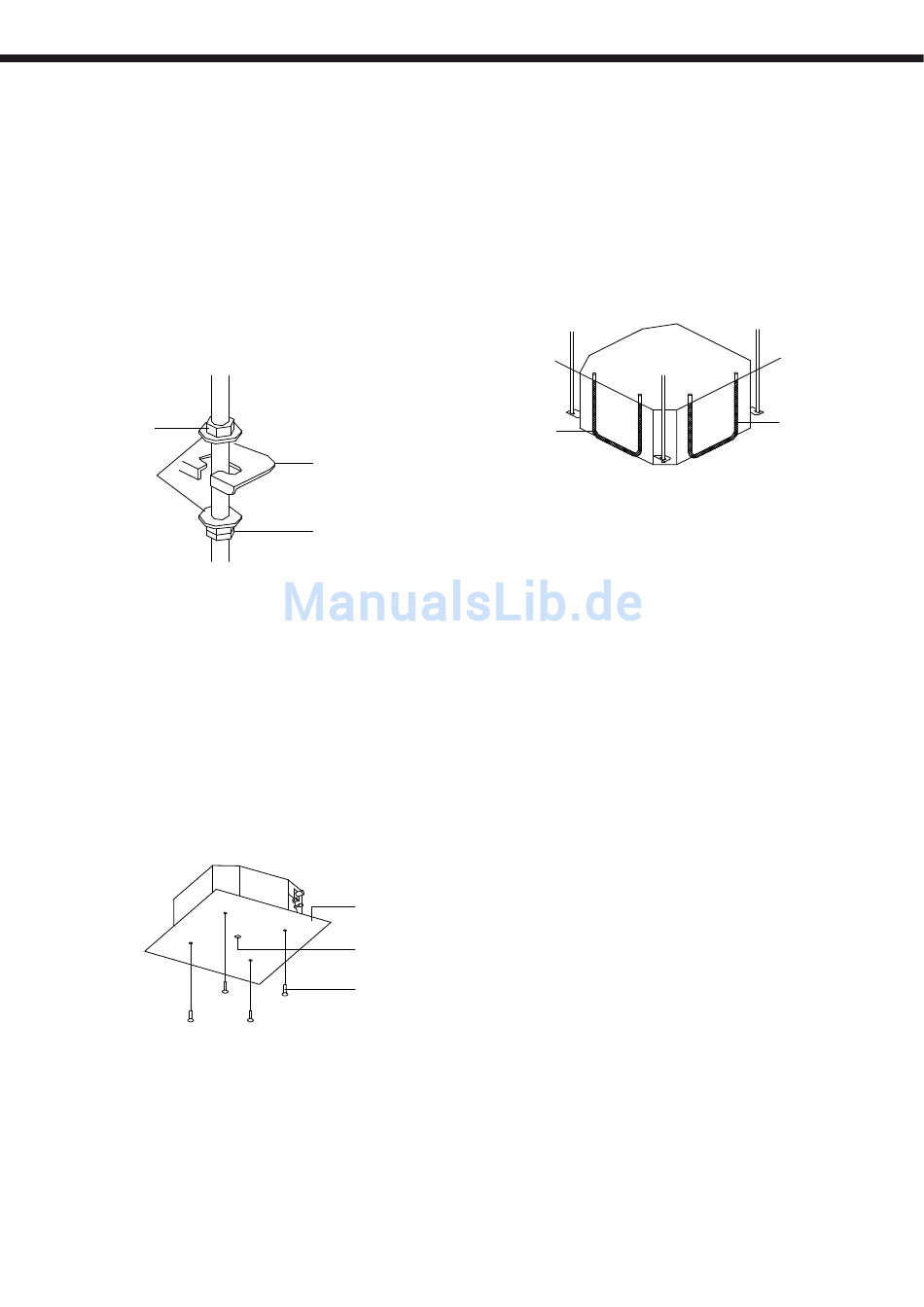

1) Vorübergehende Installation der Inneneinheit
- Befestigen Sie die Hängekonsole mit den Hängebolzen.
Vergewissern Sie sich, dass Sie die oberen und unteren Seiten
der Hängekonsole mittels Muttern und Unterlegescheiben
festziehen.
- Festzug der Hängekonsole (Siehe die folgende Abbildung)
1
2
1
Mutter (nicht mitgeliefert)
2
Unterlegscheibe ( nicht mitgeliefert)
3
Montagekonsole
4
Doppel-Mutter (nicht mitgeliefert)
2)
Enfernen Sie die Papierschablone für die Installation. (nur bei
neuen Decken)
- Die Papierschablone der Installation sollte mit der Deckenöffnung
übereinstimme. Für mehr Details setzen Sie sich mit dem
Bauunternehmer in Verbindung.
- Die Mitte der Deckenöffnung wird auf der Papierschablone
angezeigt.
- Nach dem Einfernen des Verpackungsmaterials der
Papierschablone bringen Sie sie mithilfe von Schrauben (die in der
folgenden Abbildung dargestellt werden) an.
1
Papierschablone für die Installation (bei einigen Modellen)
2
Mitte der Öffnung
3
Schrauben (mit dem Zierpanel mitgeliefert)
3) Bringen Sie die Einheit in richtiger Position für die Einheit an.
Schauen Sie sich den Abschnitt „Installationsvorbereitungen" auf
der Seite 8 an.
des
optionalen
Zubehörs
fürs
Zubehör
gelesen
werden.
3
4
1
2
3
4) Überprüfen Sie, ob die Einheit eine gute horizontale Lage besitzt.
- Bringen Sie die Einheit nicht geneigt an. Die Inneneinheit ist mit
sollte
das
einer eingebauten Dränagepumpe und einem schwimmenden
Je
nach
Nothaltschalter ausgestattet (Wenn die Einheit gegen den
Richtung des Kondensationstoms sich neigt (sie hebt sich auf der
Seite der Dränageleitungen an), könnte der schwimmende
Nothaltschalter nicht funktionieren und zu Tropfwasser führen.).
- Überprüfen sie, ob die Einheit in den vier Ecken mittels Wasser
oder eines gefüllten Vinylrohrs (mit Wasser), wie die folgende
Figur es zeigt, angehoben ist.
1 1
2
1
Wasserfüllstand
2
Vinylrohr
5) Enfernen Sie die Papierschablone für die Installation (nur
bei neuen Decken).
9
2
