INSTALLATIONSHANDBUCH

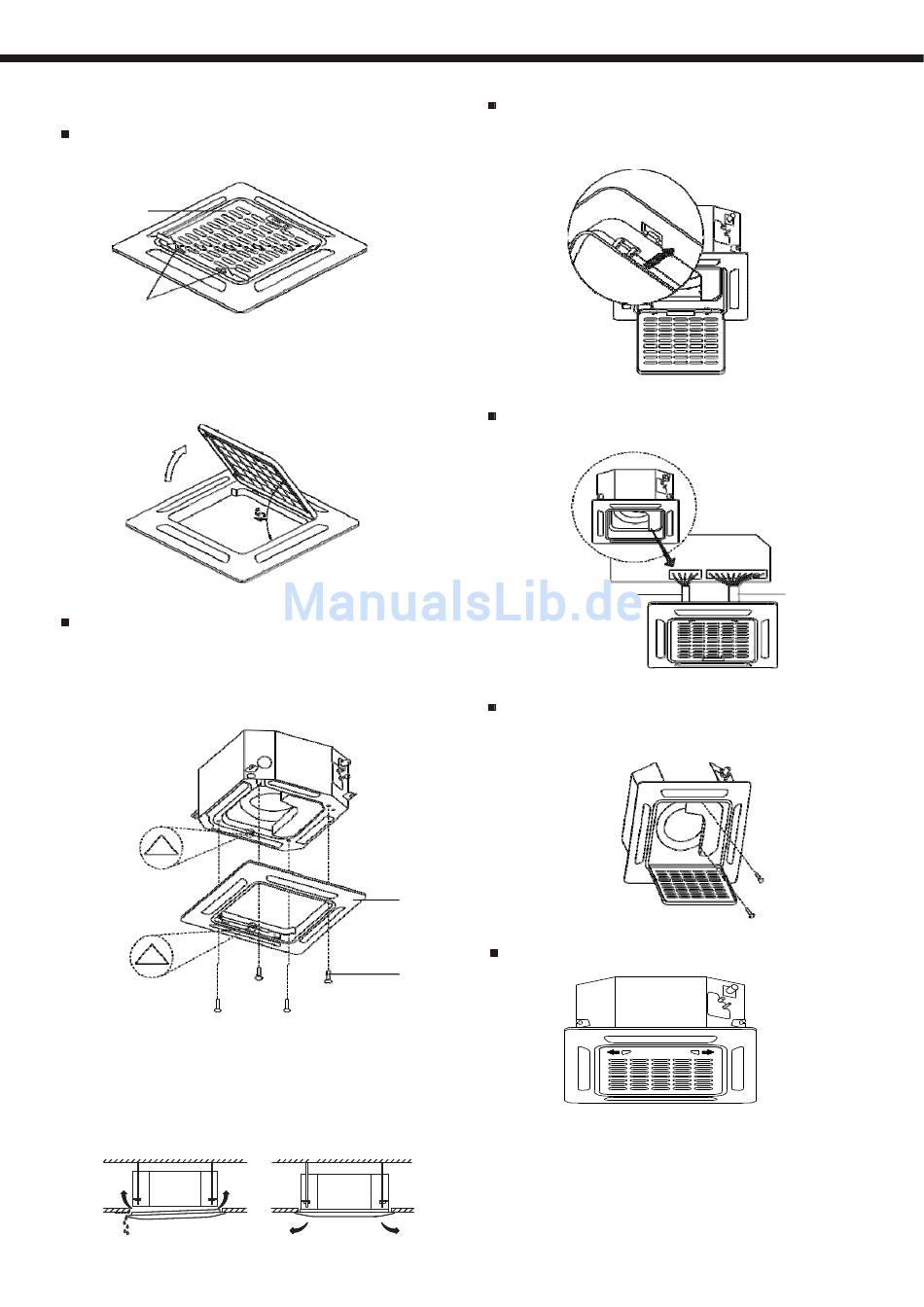

6. Installation des Zierpanels
Trennen Sie das Eintrittsgitter ab.
Die Hacken des Gitters sollten in die Panelmitte zeigen.
1
2
1 Gitter
2 Spurkränze
Öffnen Sie das Gitter und enfernen Sie es.
Installieren Sie das Zierpanel.
Richten Sie das Panelsymbol △ mit dem Symbol der Einheit △ aus.
- Verbinden Sie das Panel mit der Einheit mithilfe von Schrauben, so
wie es in der folgenden Abbildung dargestellt wird.
1
Zierpanel
2
Schrauben (5)(mit dem Zierpanel mitgeliefert)
- Nach dem Installieren des Panel sollten Sie sich vergewissern, dass
kein Zwischenraum zwischen dem Körper der Einheit und dem Panel
vorhanden ist. Andererseits könnte es zu Luftlecks und Sprühtropfen
kommen. (Schauen Sie sich die Figur von unten an).
×
×
Vergewissern Sie sich, dass die Spurkränze des hinteren Gitteilteils
am Gitterschlitz angebracht wurden.
1
2
√
√
19
Bauen Sie das Gitter an den Lufteingang.
Bringen Sie die zwei Kabel an das Hauptpanel der Einheit an.
Kabel mit 5 Leitern
Befestigen Sie die Abdeckung der Kontrollbox mithilfe von 2
Schrauben.
Schließen Sie das Gitter des Lufteingangs sowie zwei Spurkränze.
Kabel mit 10 Leitern
