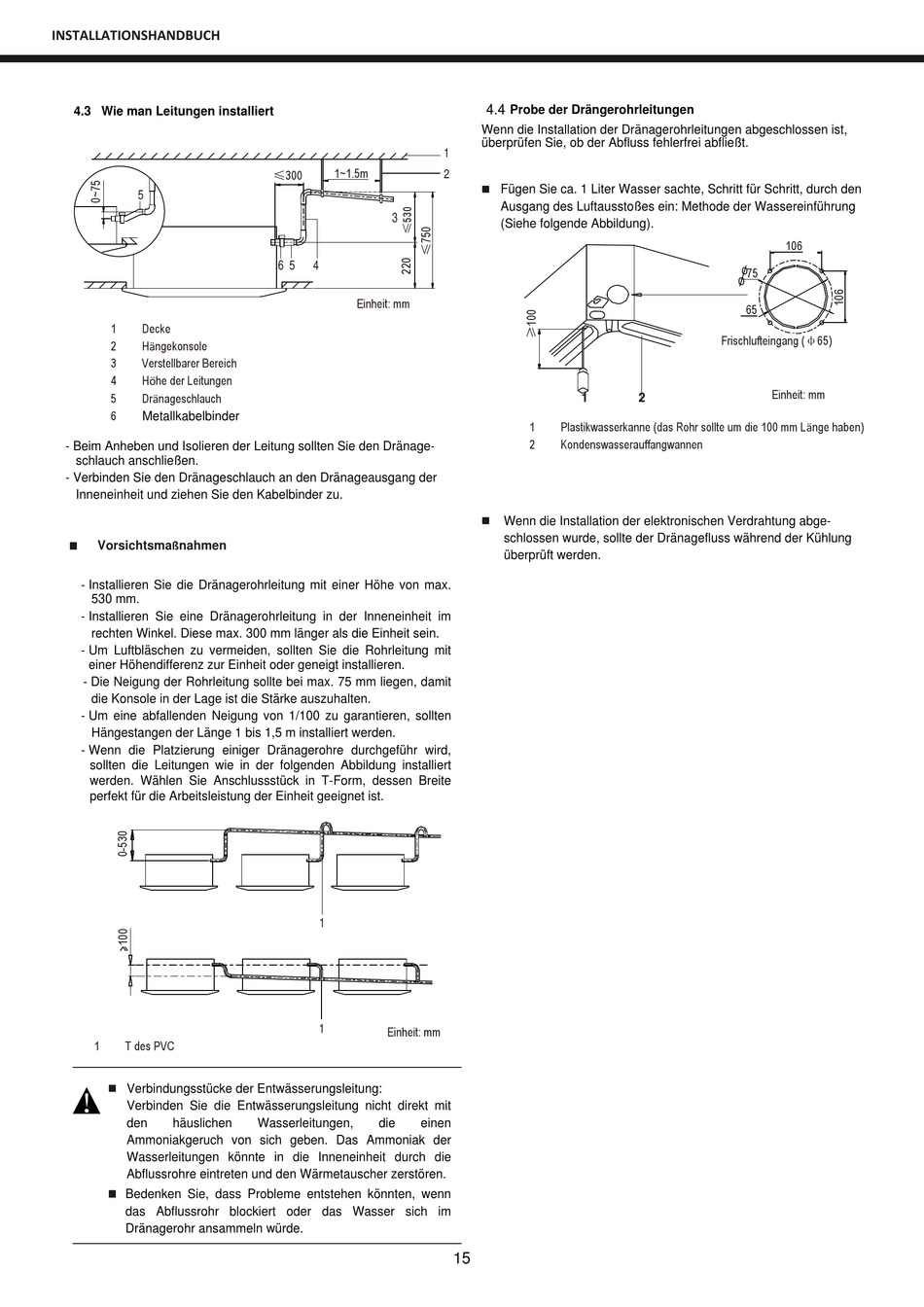

4.3 Wie man Leitungen installiert
5
1
Decke
2
Hängekonsole
3
Verstellbarer Bereich
4
Höhe der Leitungen
5
Dränageschlauch
6
Metallkabelbinder
- Beim Anheben und Isolieren der Leitung sollten Sie den Dränage-
schlauch anschließen.
- Verbinden Sie den Dränageschlauch an den Dränageausgang der
Inneneinheit und ziehen Sie den Kabelbinder zu.
Vorsichtsmaßnahmen
- Installieren Sie die Dränagerohrleitung mit einer Höhe von max.
530 mm.
- Installieren Sie eine Dränagerohrleitung in der Inneneinheit im
rechten Winkel. Diese max. 300 mm länger als die Einheit sein.
- Um Luftbläschen zu vermeiden, sollten Sie die Rohrleitung mit
einer Höhendifferenz zur Einheit oder geneigt installieren.
- Die Neigung der Rohrleitung sollte bei max. 75 mm liegen, damit
die Konsole in der Lage ist die Stärke auszuhalten.
- Um eine abfallenden Neigung von 1/100 zu garantieren, sollten
Hängestangen der Länge 1 bis 1,5 m installiert werden.
- Wenn die Platzierung einiger Dränagerohre durchgeführ wird,
sollten die Leitungen wie in der folgenden Abbildung installiert
werden. Wählen Sie Anschlussstück in T-Form, dessen Breite
perfekt für die Arbeitsleistung der Einheit geeignet ist.
1
T des PVC
Verbindungsstücke der Entwässerungsleitung:
Verbinden Sie die Entwässerungsleitung nicht direkt mit
den
häuslichen
Ammoniakgeruch von sich geben. Das Ammoniak der
Wasserleitungen könnte in die Inneneinheit durch die
Abflussrohre eintreten und den Wärmetauscher zerstören.
Bedenken Sie, dass Probleme entstehen könnten, wenn
das Abflussrohr blockiert oder das Wasser sich im
Dränagerohr ansammeln würde.
1~1.5m
≤300
3
6 5
4
Einheit: mm
1
1
Einheit: mm
Wasserleitungen,
die
einen
4.4
Probe der Drängerohrleitungen
Wenn die Installation der Dränagerohrleitungen abgeschlossen ist,
überprüfen Sie, ob der Abfluss fehlerfrei abfließt.
1
2
Fügen Sie ca. 1 Liter Wasser sachte, Schritt für Schritt, durch den
Ausgang des Luftausstoßes ein: Methode der Wassereinführung
(Siehe folgende Abbildung).
1
1
Plastikwasserkanne (das Rohr sollte um die 100 mm Länge haben)
2
Kondenswasserauffangwannen
Wenn die Installation der elektronischen Verdrahtung abge-
schlossen wurde, sollte der Dränagefluss während der Kühlung
überprüft werden.
15
106
75
65
Frischlufteingang (φ65)
Einheit: mm
2
