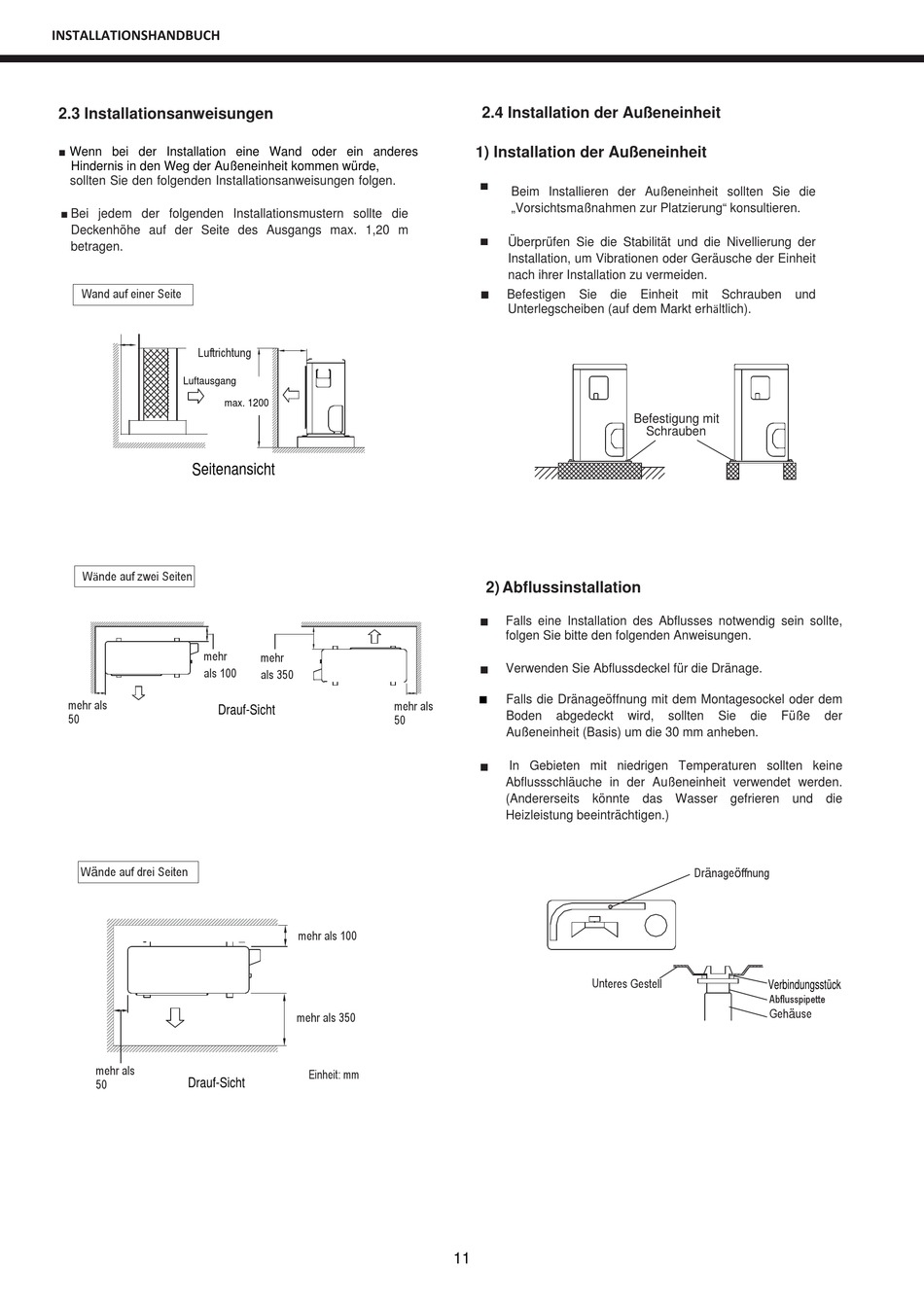

INSTALLATIONSHANDBUCH
2.3 Installationsanweisungen
■
Wenn bei der Installation eine Wand oder ein anderes
Hindernis in den Weg der Außeneinheit kommen würde,
sollten Sie den folgenden Installationsanweisungen folgen.
■ Bei jedem der folgenden Installationsmustern sollte die
Deckenhöhe auf der Seite des Ausgangs max. 1,20 m
betragen.
Wand auf einer Seite
Luftrichtung
Luftausgang
max. 1200
Seitenansicht
Wände auf zwei Seiten
mehr
als 100
mehr als
Drauf-Sicht
50
Wände auf drei Seiten
mehr als
50
Drauf-Sicht
mehr
als 350
mehr als
50
mehr als 100
mehr als 350
Einheit: mm
2.4 Installation der Außeneinheit
1) Installation der Außeneinheit
Beim Installieren der Außeneinheit sollten Sie die
„Vorsichtsmaßnahmen zur Platzierung" konsultieren.
Überprüfen Sie die Stabilität und die Nivellierung der
Installation, um Vibrationen oder Geräusche der Einheit
nach ihrer Installation zu vermeiden.
■
Befestigen
Sie
die
Unterlegscheiben (auf dem Markt erhältlich).
2) Abflussinstallation
Falls eine Installation des Abflusses notwendig sein sollte,
folgen Sie bitte den folgenden Anweisungen.
Verwenden Sie Abflussdeckel für die Dränage.
■
Falls die Dränageöffnung mit dem Montagesockel oder dem
Boden
abgedeckt
wird,
Außeneinheit (Basis) um die 30 mm anheben.
In Gebieten mit niedrigen Temperaturen sollten keine
Abflussschläuche in der Außeneinheit verwendet werden.
(Andererseits könnte das Wasser gefrieren und die
Heizleistung beeinträchtigen.)
Unteres Gestell
11
Einheit
mit
Schrauben
und
Befestigung mit
Schrauben
sollten
Sie
die
Füße
Dränageöffnung
Verbindungsstück
Abflusspipette
Gehäuse
der
