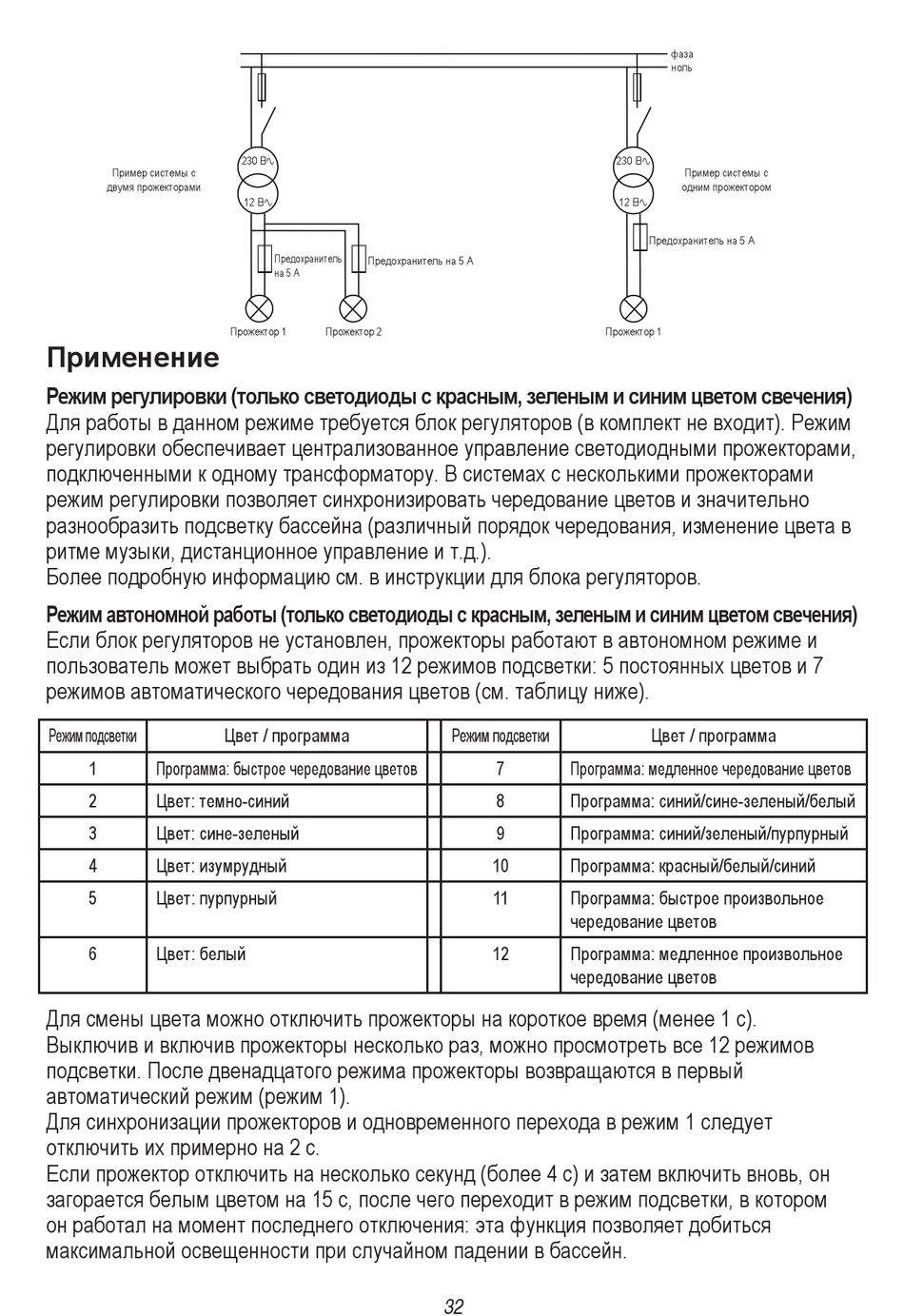

Hayward ColorLogic II Anwenderhandbuch Seite 33

Пример системы с
двумя прожекторами
Применение
Режим регулировки (только светодиоды с красным, зеленым и синим цветом свечения)
Для работы в данном режиме требуется блок регуляторов (в комплект не входит). Режим
регулировки обеспечивает централизованное управление светодиодными прожекторами,
подключенными к одному трансформатору. В системах с несколькими прожекторами
режим регулировки позволяет синхронизировать чередование цветов и значительно
разнообразить подсветку бассейна (различный порядок чередования, изменение цвета в
ритме музыки, дистанционное управление и т.д.).
Более подробную информацию см. в инструкции для блока регуляторов.
Режим автономной работы (только светодиоды с красным, зеленым и синим цветом свечения)
Если блок регуляторов не установлен, прожекторы работают в автономном режиме и
пользователь может выбрать один из 12 режимов подсветки: 5 постоянных цветов и 7
режимов автоматического чередования цветов (см. таблицу ниже).
Режим подсветки
1 Программа: быстрое чередование цветов
2 Цвет: темно-синий
3 Цвет: сине-зеленый
4 Цвет: изумрудный
5 Цвет: пурпурный
6 Цвет: белый
Для смены цвета можно отключить прожекторы на короткое время (менее 1 с).
Выключив и включив прожекторы несколько раз, можно просмотреть все 12 режимов
подсветки. После двенадцатого режима прожекторы возвращаются в первый
автоматический режим (режим 1).
Для синхронизации прожекторов и одновременного перехода в режим 1 следует
отключить их примерно на 2 с.
Если прожектор отключить на несколько секунд (более 4 с) и затем включить вновь, он
загорается белым цветом на 15 с, после чего переходит в режим подсветки, в котором
он работал на момент последнего отключения: эта функция позволяет добиться
максимальной освещенности при случайном падении в бассейн.
230 B
12 B
Предохранитель
Предохранитель на 5 А
на 5 А
Прожектор 1 Прожектор 2
Цвет / программа
Прожектор 1
Режим подсветки
7 Программа: медленное чередование цветов
8 Программа: синий/сине-зеленый/белый
9 Программа: синий/зеленый/пурпурный
10 Программа: красный/белый/синий
11 Программа: быстрое произвольное
чередование цветов
12 Программа: медленное произвольное
чередование цветов
32
фаза
ноль
230 B
Пример системы с
одним прожектором
12 B
Предохранитель на 5 А
Цвет / программа
