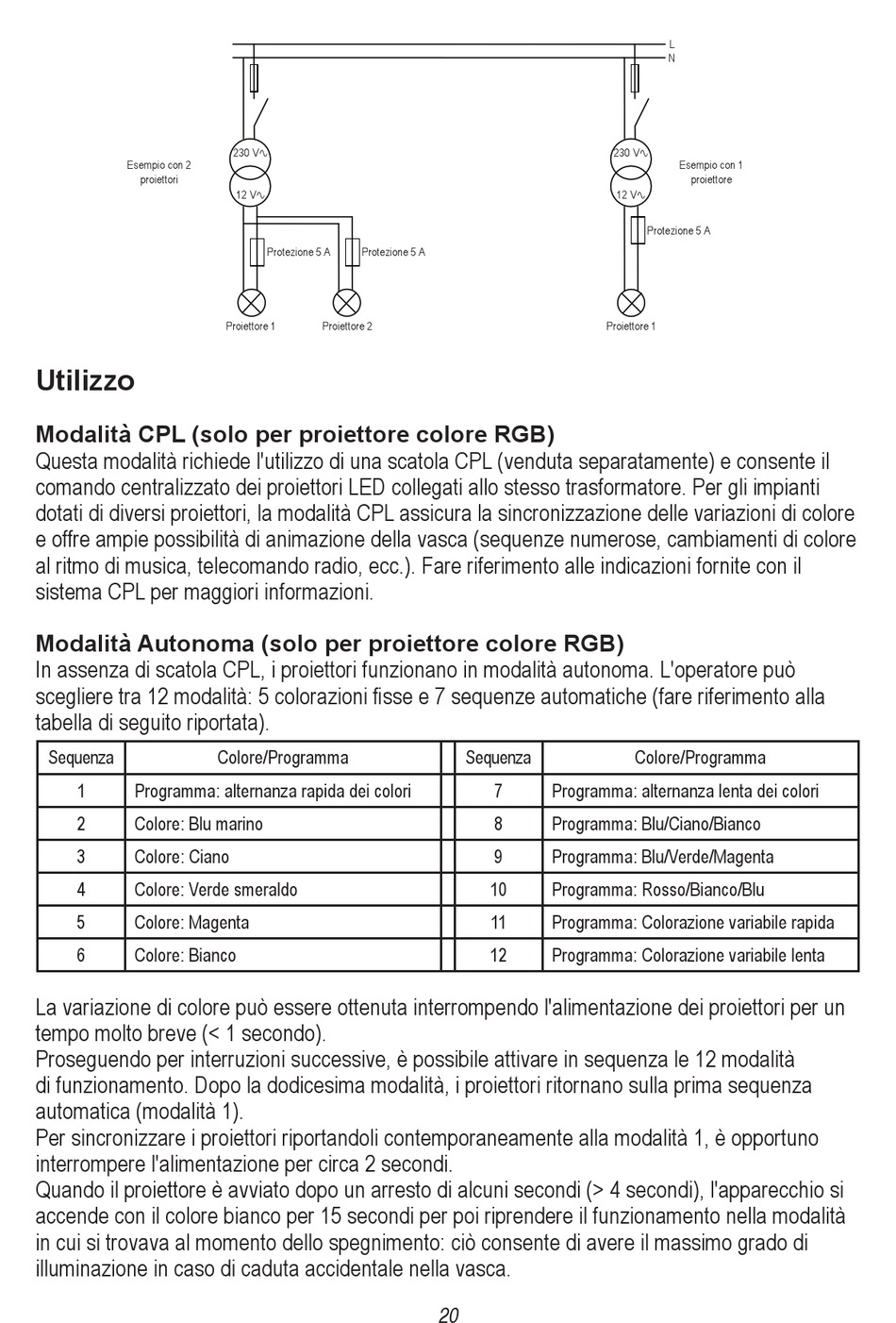

Hayward ColorLogic II Anwenderhandbuch Seite 21

Esempio con 2
proiettori
Utilizzo
Modalità CPL (solo per proiettore colore RGB)
Questa modalità richiede l'utilizzo di una scatola CPL (venduta separatamente) e consente il
comando centralizzato dei proiettori LED collegati allo stesso trasformatore. Per gli impianti
dotati di diversi proiettori, la modalità CPL assicura la sincronizzazione delle variazioni di colore
e offre ampie possibilità di animazione della vasca (sequenze numerose, cambiamenti di colore
al ritmo di musica, telecomando radio, ecc.). Fare riferimento alle indicazioni fornite con il
sistema CPL per maggiori informazioni.
Modalità Autonoma (solo per proiettore colore RGB)
In assenza di scatola CPL, i proiettori funzionano in modalità autonoma. L'operatore può
scegliere tra 12 modalità: 5 colorazioni fisse e 7 sequenze automatiche (fare riferimento alla
tabella di seguito riportata).
Sequenza
1 Programma: alternanza rapida dei colori
2 Colore: Blu marino
3 Colore: Ciano
4 Colore: Verde smeraldo
5 Colore: Magenta
6 Colore: Bianco
La variazione di colore può essere ottenuta interrompendo l'alimentazione dei proiettori per un
tempo molto breve (< 1 secondo).
Proseguendo per interruzioni successive, è possibile attivare in sequenza le 12 modalità
di funzionamento. Dopo la dodicesima modalità, i proiettori ritornano sulla prima sequenza
automatica (modalità 1).
Per sincronizzare i proiettori riportandoli contemporaneamente alla modalità 1, è opportuno
interrompere l'alimentazione per circa 2 secondi.
Quando il proiettore è avviato dopo un arresto di alcuni secondi (> 4 secondi), l'apparecchio si
accende con il colore bianco per 15 secondi per poi riprendere il funzionamento nella modalità
in cui si trovava al momento dello spegnimento: ciò consente di avere il massimo grado di
illuminazione in caso di caduta accidentale nella vasca.
230 V
12 V
Protezione 5 A Protezione 5 A
Proiettore 1 Proiettore 2
Colore/Programma
Proiettore 1
Sequenza
7 Programma: alternanza lenta dei colori
8 Programma: Blu/Ciano/Bianco
9 Programma: Blu/Verde/Magenta
10 Programma: Rosso/Bianco/Blu
11 Programma: Colorazione variabile rapida
12 Programma: Colorazione variabile lenta
20
L
N
230 V
Esempio con 1
proiettore
12 V
Protezione 5 A
Colore/Programma
