Hayward ColorLogic II Anwenderhandbuch Seite 17

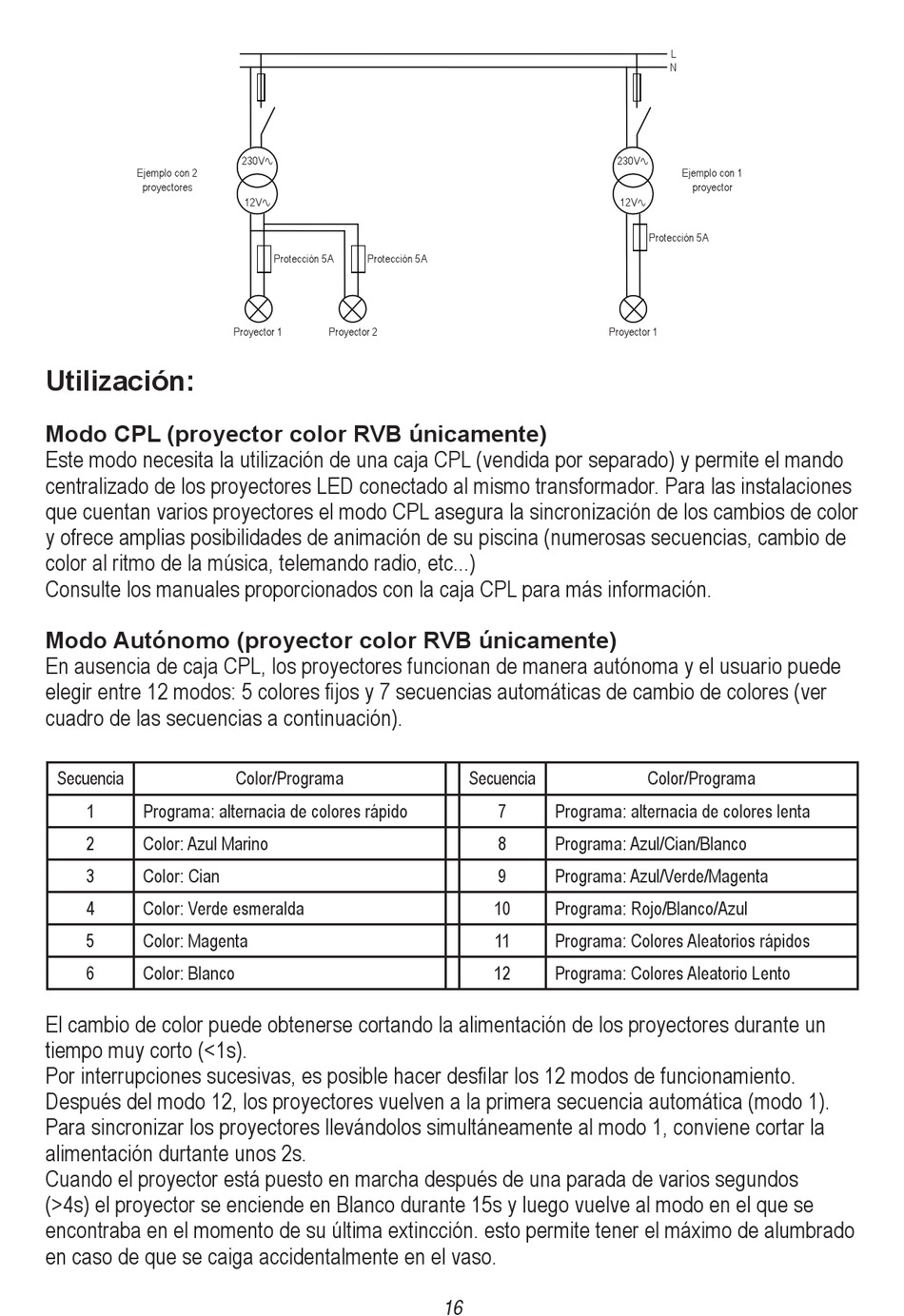

Ejemplo con 2
proyectores
Utilización:
Modo CPL (proyector color RVB únicamente)
Este modo necesita la utilización de una caja CPL (vendida por separado) y permite el mando
centralizado de los proyectores LED conectado al mismo transformador. Para las instalaciones
que cuentan varios proyectores el modo CPL asegura la sincronización de los cambios de color
y ofrece amplias posibilidades de animación de su piscina (numerosas secuencias, cambio de
color al ritmo de la música, telemando radio, etc...)
Consulte los manuales proporcionados con la caja CPL para más información.
Modo Autónomo (proyector color RVB únicamente)
En ausencia de caja CPL, los proyectores funcionan de manera autónoma y el usuario puede
elegir entre 12 modos: 5 colores fijos y 7 secuencias automáticas de cambio de colores (ver
cuadro de las secuencias a continuación).
Secuencia
1 Programa: alternacia de colores rápido
2 Color: Azul Marino
3 Color: Cian
4 Color: Verde esmeralda
5 Color: Magenta
6 Color: Blanco
El cambio de color puede obtenerse cortando la alimentación de los proyectores durante un
tiempo muy corto (<1s).
Por interrupciones sucesivas, es posible hacer desfilar los 12 modos de funcionamiento.
Después del modo 12, los proyectores vuelven a la primera secuencia automática (modo 1).
Para sincronizar los proyectores llevándolos simultáneamente al modo 1, conviene cortar la
alimentación durtante unos 2s.
Cuando el proyector está puesto en marcha después de una parada de varios segundos
(>4s) el proyector se enciende en Blanco durante 15s y luego vuelve al modo en el que se
encontraba en el momento de su última extincción. esto permite tener el máximo de alumbrado
en caso de que se caiga accidentalmente en el vaso.
230V
12V
Protección 5A Protección 5A
Proyector 1 Proyector 2
Color/Programa
Proyector 1
Secuencia
7 Programa: alternacia de colores lenta
8 Programa: Azul/Cian/Blanco
9 Programa: Azul/Verde/Magenta
10 Programa: Rojo/Blanco/Azul
11 Programa: Colores Aleatorios rápidos
12 Programa: Colores Aleatorio Lento
16
L
N
230V
Ejemplo con 1
proyector
12V
Protección 5A
Color/Programa
