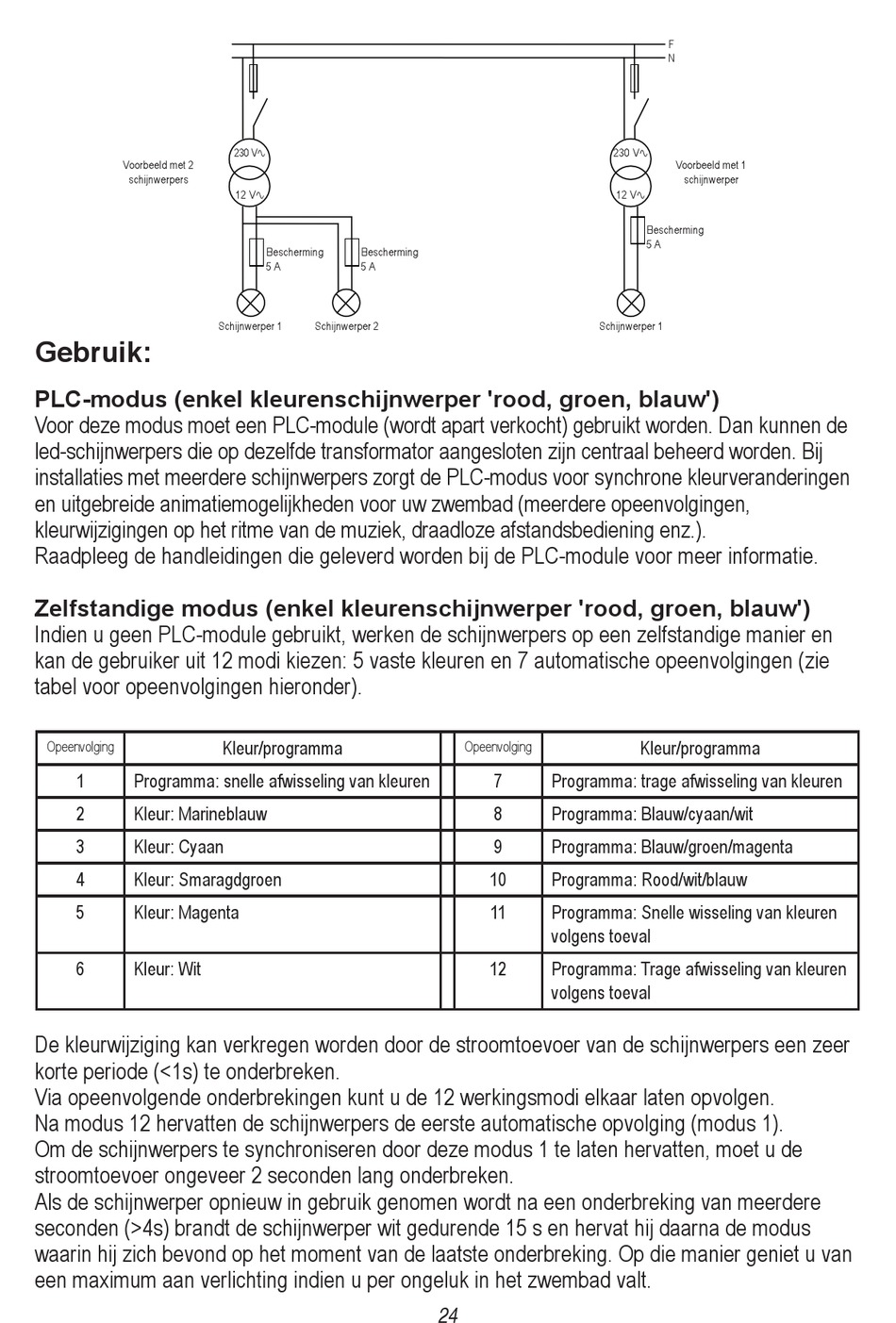

Hayward ColorLogic II Anwenderhandbuch Seite 25

Voorbeeld met 2
schijnwerpers
Gebruik:
PLC-modus (enkel kleurenschijnwerper 'rood, groen, blauw')
Voor deze modus moet een PLC-module (wordt apart verkocht) gebruikt worden. Dan kunnen de
led-schijnwerpers die op dezelfde transformator aangesloten zijn centraal beheerd worden. Bij
installaties met meerdere schijnwerpers zorgt de PLC-modus voor synchrone kleurveranderingen
en uitgebreide animatiemogelijkheden voor uw zwembad (meerdere opeenvolgingen,
kleurwijzigingen op het ritme van de muziek, draadloze afstandsbediening enz.).
Raadpleeg de handleidingen die geleverd worden bij de PLC-module voor meer informatie.
Zelfstandige modus (enkel kleurenschijnwerper 'rood, groen, blauw')
Indien u geen PLC-module gebruikt, werken de schijnwerpers op een zelfstandige manier en
kan de gebruiker uit 12 modi kiezen: 5 vaste kleuren en 7 automatische opeenvolgingen (zie
tabel voor opeenvolgingen hieronder).
Opeenvolging
1 Programma: snelle afwisseling van kleuren
2 Kleur: Marineblauw
3 Kleur: Cyaan
4 Kleur: Smaragdgroen
5 Kleur: Magenta
6 Kleur: Wit
De kleurwijziging kan verkregen worden door de stroomtoevoer van de schijnwerpers een zeer
korte periode (<1s) te onderbreken.
Via opeenvolgende onderbrekingen kunt u de 12 werkingsmodi elkaar laten opvolgen.
Na modus 12 hervatten de schijnwerpers de eerste automatische opvolging (modus 1).
Om de schijnwerpers te synchroniseren door deze modus 1 te laten hervatten, moet u de
stroomtoevoer ongeveer 2 seconden lang onderbreken.
Als de schijnwerper opnieuw in gebruik genomen wordt na een onderbreking van meerdere
seconden (>4s) brandt de schijnwerper wit gedurende 15 s en hervat hij daarna de modus
waarin hij zich bevond op het moment van de laatste onderbreking. Op die manier geniet u van
een maximum aan verlichting indien u per ongeluk in het zwembad valt.
230 V
12 V
Bescherming Bescherming
5 A 5 A
Schijnwerper 1 Schijnwerper 2
Kleur/programma
Schijnwerper 1
Opeenvolging
7 Programma: trage afwisseling van kleuren
8 Programma: Blauw/cyaan/wit
9 Programma: Blauw/groen/magenta
10 Programma: Rood/wit/blauw
11 Programma: Snelle wisseling van kleuren
volgens toeval
12 Programma: Trage afwisseling van kleuren
volgens toeval
24
F
N
230 V
Voorbeeld met 1
schijnwerper
12 V
Bescherming
5 A
Kleur/programma
