E -LED WIG-Schweißen 2-Takt (Handbetrieb)
Drückt man den Brennertaster, steigt der Strom in der
zuvor eingestellten Zeit "slope up" an, bis der mit dem
Regler O eingestellt Wert erreicht wird. Löst man den
Brennertaster, sinkt der Strom in der zuvor eingestellten
Zeit "slope down" auf den Wert 0.
In dieser Stellung kann man den zusätzlichen Fußregler
Art. 193 anschließen.
F-LED WIG-Schweißen 4-Takt (Automatikbetrieb)
Dieses Programm unterscheidet sich von der vorherigen
Funktion darin, daß sowohl die Zündung als auch das
Löschen durch Betätigen und Lösen des Brennertasters
gesteuert werden.
G - LED WIG-Schweißen mit
Zweiwertschaltung, 4-Takt (Automatikbetrieb)
Vor dem Zünden des Lichtbogens müssen die zwei
verschiedenen Schweißströme eingestellt werden:
Erste Stufe: die Taste R drücken, bis die LED X
aufleuchtet, und dann den Hauptstrom mit Regler O
einstellen. Zweite Stufe: die Taste R drücken, bis die LED
W aufleuchtet, und dann den Strom mit dem Regler O
einstellen.
18
C
E
F
D
H
Q
AA

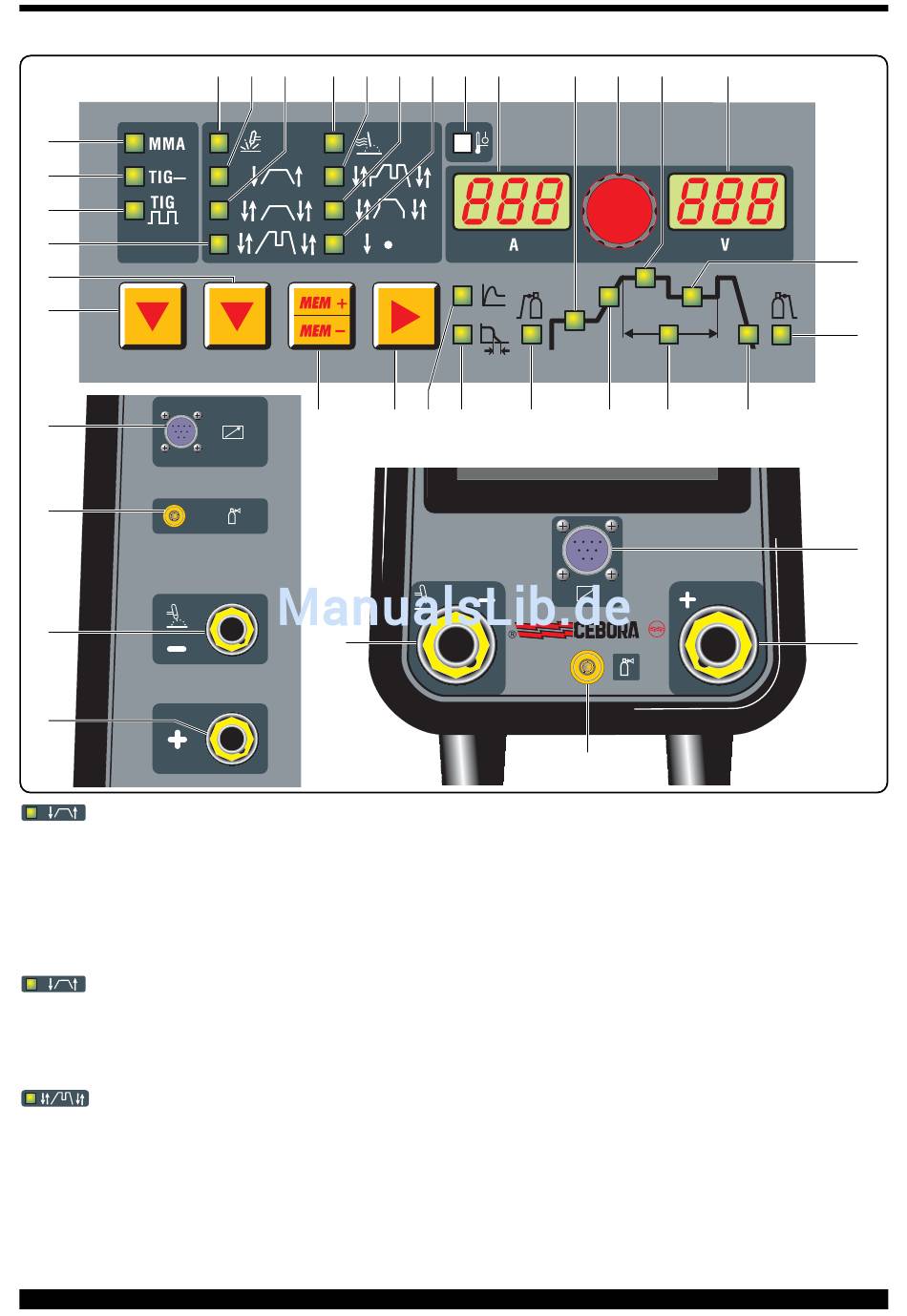

Abb. 1
I
L
M
P
R
AM
AN
AO
Nach dem Zünden des Lichtbogens steigt der Strom in
der zuvor eingestellten Zeit "slope up" an (LED S
leuchtet), bis der mit dem Regler O eingestellte Wert
erreicht ist. Die LED X leuchtet auf und Display P zeigt
den Wert an.
Wenn während des Schweißens das Erfordernis besteht,
den Strom zu senken, ohne den Lichtbogen zu löschen
(z.B. Wechsel des Schweißzusatzes, Wechsel der
Arbeitsstellung, Übergang von einer horizontalen Lage in
eine vertikale Lage usw.), muß man den Brennertaster
drücken und wieder loslassen: der Strom sinkt dann auf
den zweiten gewählten Wert, die LED W leuchtet auf und
die LED X erlischt.
Um zum vorherigen Hauptstrom zurückzukehren, muß
man den Brennertaster erneut drücken und wieder
loslassen: die LED X leuchtet auf und die LED W erlischt.
Wenn man den Schweißprozeß unterbrechen will, muß
man den Brennertaster für eine Dauer von mehr als 0,7
Sekunden drücken und dann wieder loslassen: der
Strom sinkt dann innerhalb des Zeitintervalls "slope
down", das zuvor festgelegt wurde, bis auf den Wert 0
(LED U leuchtet).
Wenn man während des "slope down" den Brennertaster
drückt und sofort wieder löst, kehrt man entweder zum
AP
O
X
N
S
T
Z
W
V
U
Y
AB
