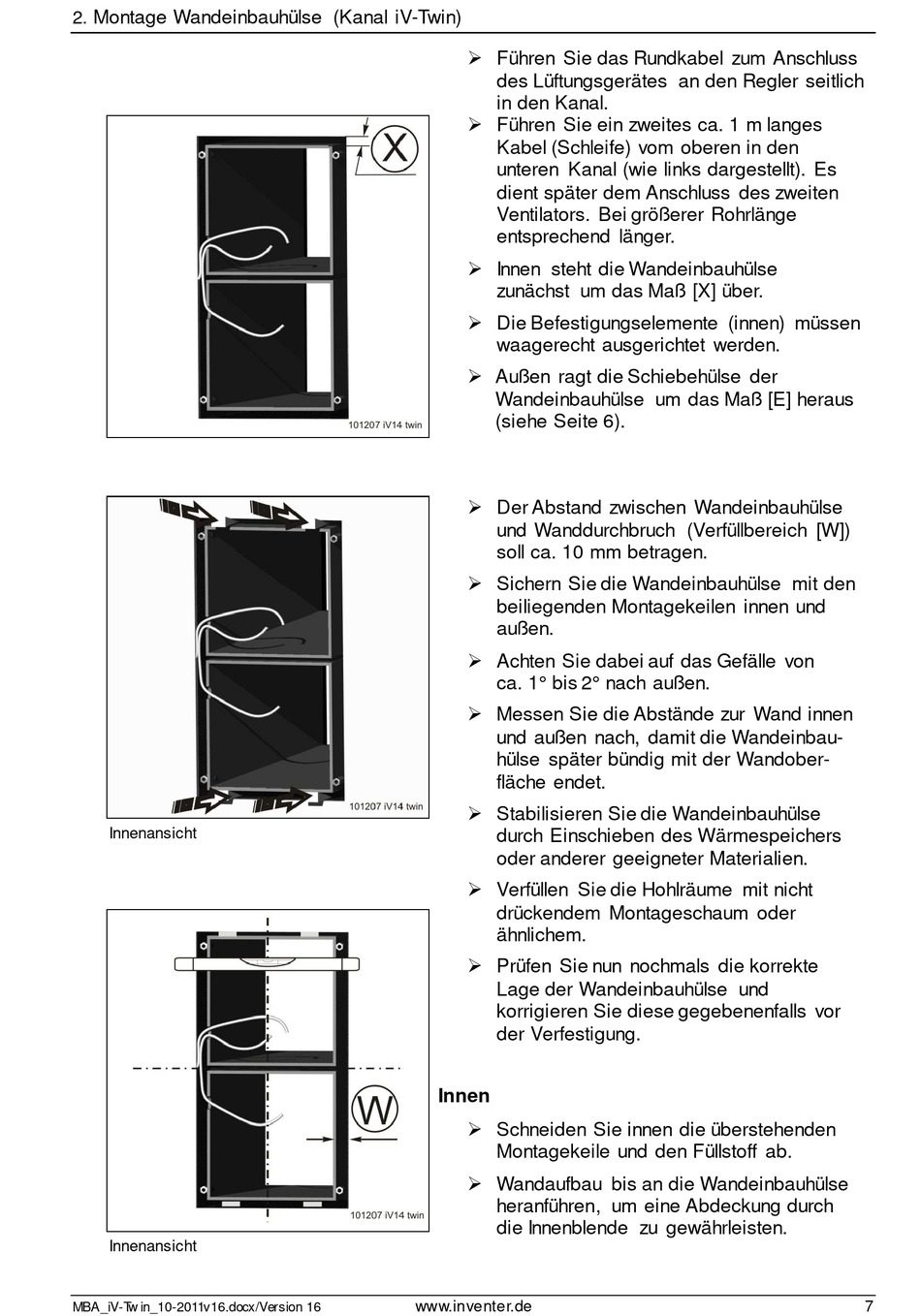

Montage Wandeinbauhülse (Kanal iV-Twin)
2.
Innenansicht
Innenansicht
MBA_iV-T w in_10-2011v16.docx/Version 16
 Führen Sie das Rundkabel zum Anschluss
des Lüftungsgerätes an den Regler seitlich
in den Kanal.
 Führen Sie ein zweites ca. 1 m langes
Kabel (Schleife) vom oberen in den
unteren Kanal (wie links dargestellt). Es
dient später dem Anschluss des zweiten
Ventilators. Bei größerer Rohrlänge
entsprechend länger.
 Innen steht die Wandeinbauhülse
zunächst um das Maß [X] über.
 Die Befestigungselemente (innen) müssen
waagerecht ausgerichtet werden.
 Außen ragt die Schiebehülse der
Wandeinbauhülse um das Maß [E] heraus
(siehe Seite 6).
 Der Abstand zwischen Wandeinbauhülse
und Wanddurchbruch (Verfüllbereich [W])
soll ca. 10 mm betragen.
 Sichern Sie die Wandeinbauhülse mit den
beiliegenden Montagekeilen innen und
außen.
 Achten Sie dabei auf das Gefälle von
ca. 1° bis 2° nach außen.
 Messen Sie die Abstände zur Wand innen
und außen nach, damit die Wandeinbau-
hülse später bündig mit der Wandober-
fläche endet.
 Stabilisieren Sie die Wandeinbauhülse
durch Einschieben des Wärmespeichers
oder anderer geeigneter Materialien.
 Verfüllen Sie die Hohlräume mit nicht
drückendem Montageschaum oder
ähnlichem.
 Prüfen Sie nun nochmals die korrekte
Lage der Wandeinbauhülse und
korrigieren Sie diese gegebenenfalls vor
der Verfestigung.
Innen
 Schneiden Sie innen die überstehenden
Montagekeile und den Füllstoff ab.
 Wandaufbau bis an die Wandeinbauhülse
heranführen, um eine Abdeckung durch
die Innenblende zu gewährleisten.
