4. Komplettierung des iV-Twin von innen

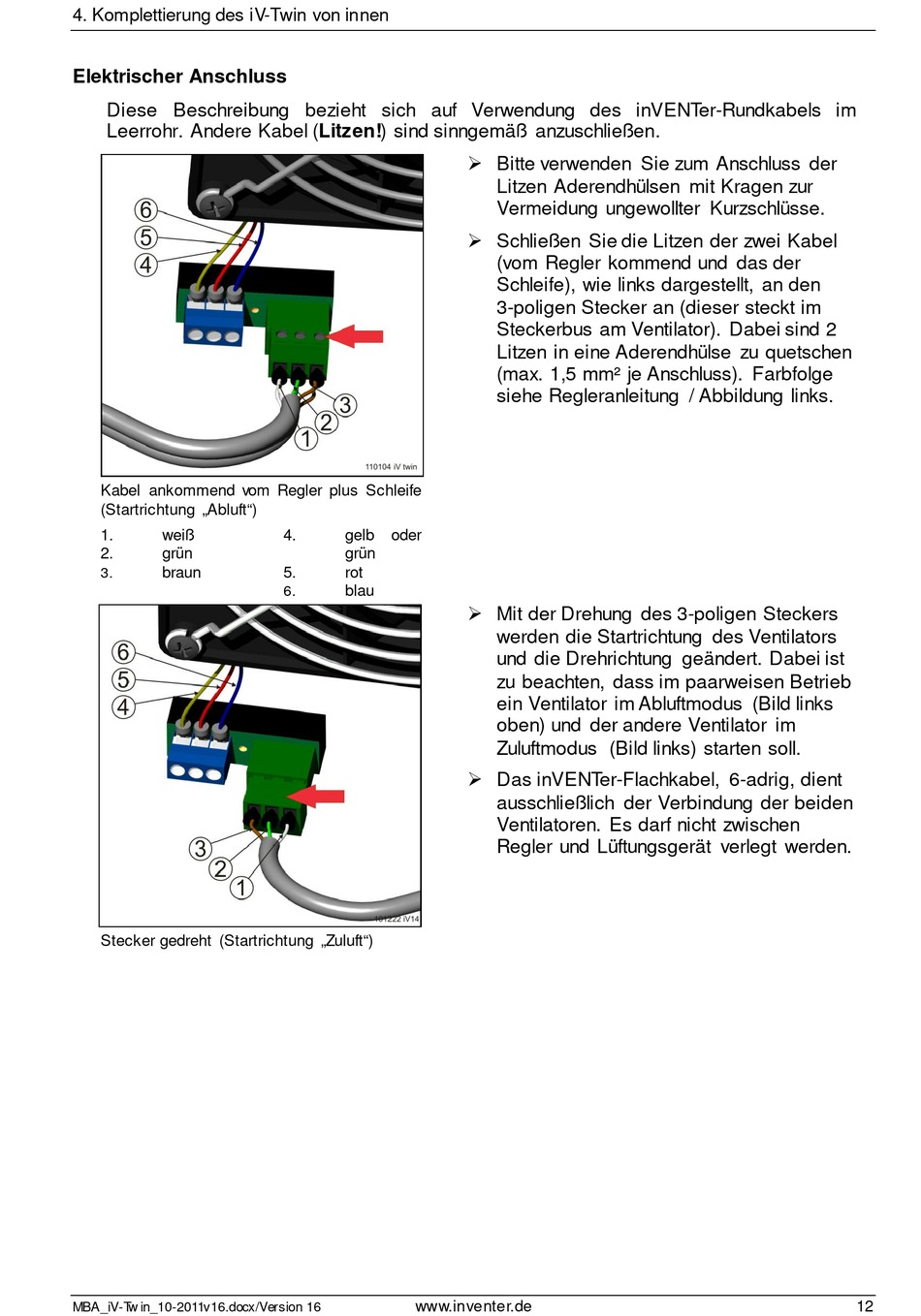

Elektrischer Anschluss
Diese Beschreibung bezieht sich auf Verwendung des inVENTer-Rundkabels im
Leerrohr. Andere Kabel (Litzen!) sind sinngemäß anzuschließen.
Kabel ankommend vom Regler plus Schleife
(Startrichtung „Abluft")
1. weiß
2. grün
braun
3.
Stecker gedreht (Startrichtung „Zuluft")
MBA_iV-T w in_10-2011v16.docx/Version 16
4. gelb oder
grün
5. rot
blau
6.
www.inventer.de
 Bitte verwenden Sie zum Anschluss der
Litzen Aderendhülsen mit Kragen zur
Vermeidung ungewollter Kurzschlüsse.
 Schließen Sie die Litzen der zwei Kabel
(vom Regler kommend und das der
Schleife), wie links dargestellt, an den
3-poligen Stecker an (dieser steckt im
Steckerbus am Ventilator). Dabei sind 2
Litzen in eine Aderendhülse zu quetschen
(max. 1,5 mm² je Anschluss). Farbfolge
siehe Regleranleitung / Abbildung links.
 Mit der Drehung des 3-poligen Steckers
werden die Startrichtung des Ventilators
und die Drehrichtung geändert. Dabei ist
zu beachten, dass im paarweisen Betrieb
ein Ventilator im Abluftmodus (Bild links
oben) und der andere Ventilator im
Zuluftmodus (Bild links) starten soll.
 Das inVENTer-Flachkabel, 6-adrig, dient
ausschließlich der Verbindung der beiden
Ventilatoren. Es darf nicht zwischen
Regler und Lüftungsgerät verlegt werden.
12
