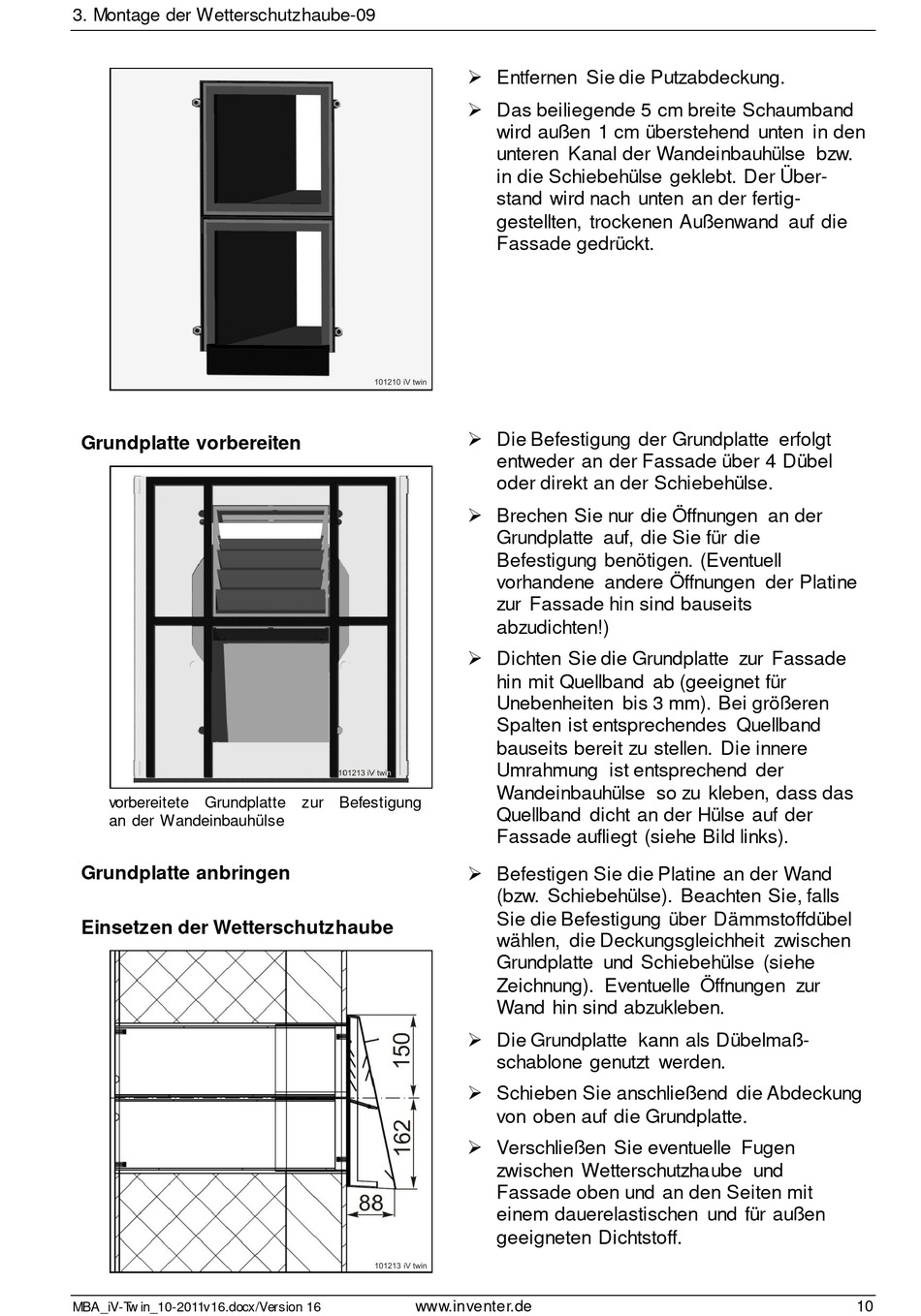

3. Montage der Wetterschutzhaube-09
Grundplatte vorbereiten
vorbereitete Grundplatte zur Befestigung
an der Wandeinbauhülse
Grundplatte anbringen
Einsetzen der Wetterschutzhaube
MBA_iV-T w in_10-2011v16.docx/Version 16
 Entfernen Sie die Putzabdeckung.
 Das beiliegende 5 cm breite Schaumband
wird außen 1 cm überstehend unten in den
unteren Kanal der Wandeinbauhülse bzw.
in die Schiebehülse geklebt. Der Über-
stand wird nach unten an der fertig-
gestellten, trockenen Außenwand auf die
Fassade gedrückt.
 Die Befestigung der Grundplatte erfolgt
entweder an der Fassade über 4 Dübel
oder direkt an der Schiebehülse.
 Brechen Sie nur die Öffnungen an der
Grundplatte auf, die Sie für die
Befestigung benötigen. (Eventuell
vorhandene andere Öffnungen der Platine
zur Fassade hin sind bauseits
abzudichten!)
 Dichten Sie die Grundplatte zur Fassade
hin mit Quellband ab (geeignet für
Unebenheiten bis 3 mm). Bei größeren
Spalten ist entsprechendes Quellband
bauseits bereit zu stellen. Die innere
Umrahmung ist entsprechend der
Wandeinbauhülse so zu kleben, dass das
Quellband dicht an der Hülse auf der
Fassade aufliegt (siehe Bild links).
 Befestigen Sie die Platine an der Wand
(bzw. Schiebehülse). Beachten Sie, falls
Sie die Befestigung über Dämmstoffdübel
wählen, die Deckungsgleichheit zwischen
Grundplatte und Schiebehülse (siehe
Zeichnung). Eventuelle Öffnungen zur
Wand hin sind abzukleben.
 Die Grundplatte kann als Dübelmaß-
schablone genutzt werden.
 Schieben Sie anschließend die Abdeckung
von oben auf die Grundplatte.
 Verschließen Sie eventuelle Fugen
zwischen Wetterschutzhaube und
Fassade oben und an den Seiten mit
einem dauerelastischen und für außen
geeigneten Dichtstoff.
