6 GRUNDLEGENDE FUNKTIONSÜBERPRÜFUNG
Nachdem Sie sich vergewissert haben, dass das Testsignal korrekt ist, kann mit der Funktionsüberprüfung der
Anlage begonnen werden. Diese Überprüfung besteht im Anrufen der Teilnehmer von Außenstellen, dem Überprüfen
des Klingelns aller Innenstellen des angerufenen Teilnehmers, dem Überprüfen des Erscheinens des Bilds, wenn es
sich um Videoanlagen handelt und dem Überprüfen der Telefonie und der Aktivierung der Elektroverriegelung.
1. Auf der Master-Rufeinheit (Einheit der Videoanlage mit ID=1) eine Ruftaste drücken.
• Die Außenstelle sendet einen Ton aus, um die Rufweiterleitung anzuzeigen.
• Die anderen Rufeinheiten gehen in den Besetztzustand über: wird auf einer von ihnen eine Ruftaste
gedrückt, wird ein Benachrichtigungston ausgesendet und die gelbe Led blinkt bis zum Ende des
laufenden Gesprächs.
2. Beim Empfang des Anrufs die folgenden Punkte überprüfen:
• Die Innenstelle 0 des Teilnehmers betätigt das Einschalten des Monitors. Der Teilnehmer hat 60
Sekunden Zeit, um den Hörer abzuheben.
• Sind parallel geschaltete Innenstellen vorhanden, betätigen die Innenstellen 1, 2 und 3 das Einschalten
des Monitors nicht. Durch Drücken der Selbsteinschalttaste (Taste
anderen Videoanlage einzuschalten (Funktion der Videobildübertragung). Dieser Vorgang ist auf allen
Monitoren des angerufenen Teilnehmers wiederholbar, bis die 60 Sekunden ab dem Anruf abgelaufen
sind oder bis einer der Hörer abgehoben wird, so dass das Bild defi nitiv festgehalten wird.
• Beim Abheben des Hörers beginnt das Gespräch mit dem Anrufer für eine Dauer von höchstens 2
Minunten.
• Ab dem Anruf und bis zum Gesprächsende ist es möglich, die Aktivierung der Elektroverriegelung
über die entsprechende Taste zu betätigen.
3. Den Hörer wieder einhängen. Das gesamte System kehrt in Ruhestellung zurück.
4. Alle angegebenen Vorgänge für alle Teilnehmer der Anlage wiederholen.
5. Befi nden sich auf der Anlage weitere Rufeinheiten, alle Vorgänge von Punkt 1 mit den anderen Einheiten
wiederholen und berücksichtigen, dass, wenn die Außenstelle nicht des Typs für Videoanlagen ist, die
Monitore nicht betätigt werden.
7 PROMGRAMMIERUNGEN AUF WUNSCH FÜR ZUSÄTZLICHE MERKMALE
Nachdem die grundlegende Funktion des Systems überprüft wurde, ist es, nur wenn die folgenden
Merkmale gewünscht sind, erforderlich, die entsprechenden Programmiervorgänge durchzuführen:
1. Funktion Türöffner frei auf einer oder mehreren Außenstellen: der Code des letzten zur Steigleitung der
von der Außenstelle anrufbaren Teilnehmer gehörenden Teilnehmers muss programmiert werden.
2. Funktion der Selbsteinschaltung auf Kontrollkameras: bei Vorhandensein von an die Master-Einheit
angeschlossenen Kontrollkameras muss diese Funktion programmiert werden.
3. Interkommunizierende Funktion auf den Innenstellen: den Tasten muss der Code des anzurufenden
Teilnehmers oder der Code der anzurufenden Innenstelle zugeordnet werden.
4. Melodie des Anrufs von der Sprechanlage: es kann unter 5 Melodien gewählt werden.
5. Melodie des Anrufs auf der Etage: es kann unter 5 Melodien gewählt werden.
TÜRÖFNER FREI AUF AUSSENSTELLE
Das Merkmal wird normalerweise auf Nebenstellen eingesetzt.
Ist eine Neben-Außenstelle auf Türöffner „frei" eingestellt, muss festgelegt werden, welcher der letzte der
Teilnehmer in der Steigleitung ist, der die Tür über Drücken der Türöffnertaste öffnen kann, ohne über
telefonisch verbunden zu sein.
Die Steigleitung wird von der Folge der Codes zwischen CODE und dem in dieser Phase der Programmierung
eingegebenen Code defi niert (Code des letzten Teilnehmers in der Steigleitung).
1. Um in die Programmierung zu gelangen, die ID der Dip-Switches auf den Wert 0 einstellen. Die
Außenstelle sendet alle 5 Sekunden ein Tonsignal aus, um den Programmierstatus anzugeben und die
gelbe Led ist eingeschaltet.
62
) ist es möglich, den Monitor einer
ON
1 2
ID
DS1082-005B
2. Die letzte Taste des mit der Außenstelle verbundenen Tastenfelds kurz drücken (Taste des letzten Teilnehmers
in der Steigleitung). Die Außenstelle sendet ein Tonsignal zur Bestätigung der erfolgten Programmierung aus.
Die Taste sofort loslassen.
3. Die ID der Dip-Switches wieder auf den korrekten Wert stellen. Die gelbe Led erlischt.
Wird während der Programmierung eine Taste mehr als 3 Sekunden gedrückt, werden die
Programmierungen geändert. In diesem Fall ist es erforderlich, sowohl die vorliegende Funktion
(Code des letzten Teilnehmers in der Steigleitung) als auch die Funktion der Selbsteinschaltung auf
Kontrollkamera erneut zu programmieren (siehe folgender Absatz).
SELBSTEINSCHALTUNG AUF KONTROLLKAMERAS
Sind die Kontrollkameras vorhanden, muss auf der Master-Einheit die Funktion programmiert werden.
1. Um in die Programmierung zu gelangen, die ID der Dip-Switches auf den Wert 0 einstellen. Die
Außenstelle sendet alle 5 Sekunden ein Tonsignal aus, um den Programmierstatus anzugeben und die
gelbe Led ist eingeschaltet.
2. Kurz die Hausfl urtaste drücken (PA-GND). Das Modul sendet ein Tonsignal aus, um die erfolgte
Programmierung der Funktion anzuzeigen.
3. Die ID der Dip-Switches wieder auf den korrekten Wert stellen. Die gelbe Led erlischt.
Um das Leistungsmerkmal zu deaktivieren, die Punkte 1 bis 3 wiederholen. Das Modul sendet eine
Reihe von Tonsignalen aus, um die Deaktivierung der Funktion anzuzeigen.
INTERKOMMUNIZIERENDE FUNKTION AUF INNENSTELLE
Die Tasten der Innenstellen können für die Verwaltung der Intercom Call-Funktion in 2GO!-Systemen
programmiert werden.
Eine Taste kann darauf programmiert werden, einen anderen Teilnehmer der Anlage oder eine parallel
geschaltete Innenstelle anzurufen. Im ersten Fall klingeln alle Innenstellen des angerufenen Teilnehmers, im
zweiten klingelt nur die während der Programmierung angegebene Innenstelle.
Interkommunizierende Funktion unter verschiedenen Teilnehmern.
1. Begeben Sie sich zur als anrufend zu programmierenden Innenstelle (Innenstelle A).

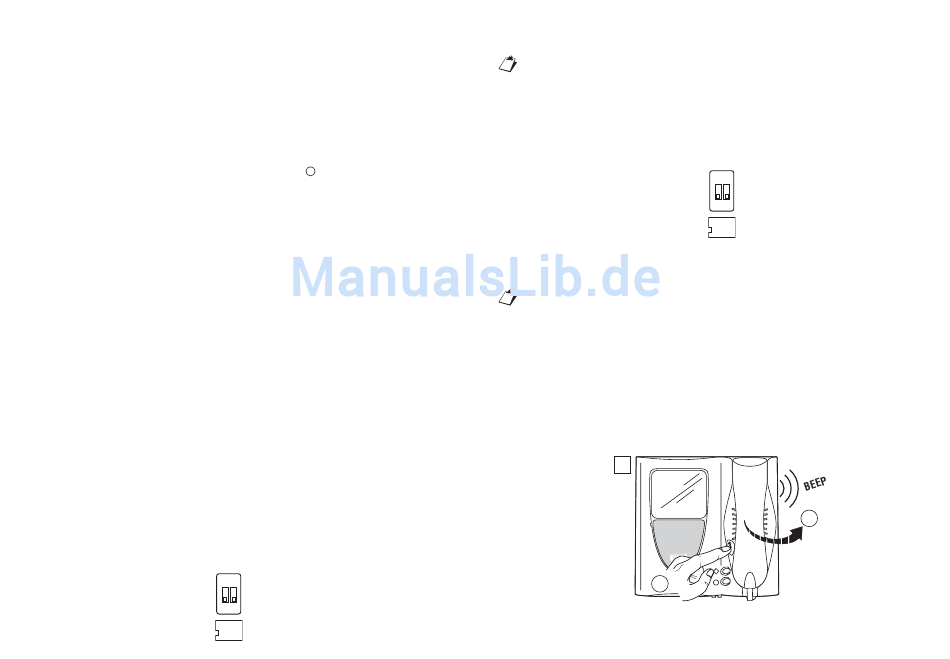

2. Unter Gedrückthalten der Türöffnertaste den Hörer abheben. Die Innenstelle A sendet einen Ton aus,
um den Eintritt in die Programmierung anzuzeigen.
A
1
DS1082-005B
ON
1 2
ID
2
63
