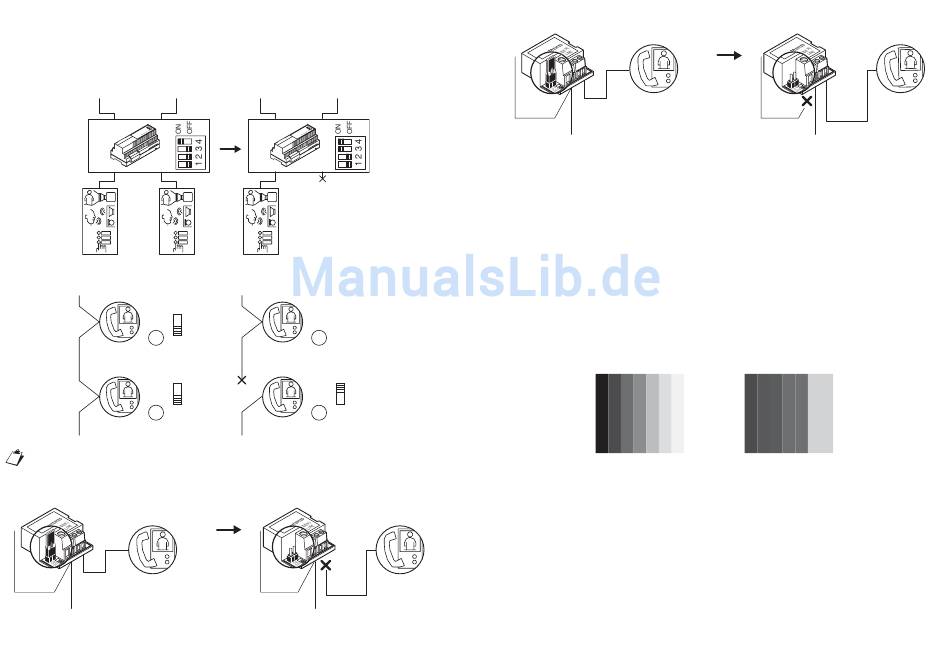

WIE MAN DIE ANLAGE ABSCHALTET
Bei der Fehlersuche oder bei der Suche des Bereichs mit fehlerhafter Verkabelung kann es nützlich sein, die
Anlage abzuschalten, um die verdächtigen Teile zu isolieren.
Wie bereits erwähnt, stellt die Verbindung der Vorrichtungen untereinander ein geeignetes Übertragungsnetz
dar. Es ist daher nicht möglich, Teile der Anlage abzutrennen, ohne die Änderung zu berücksichtigen, die
dadurch entsteht. Es müssen die folgenden Regeln eingehalten werden:
1. Wird ein Zweig einer an das Netzteil angeschlossenen Leitung abgetrennt, den entsprechenden Dip-
Switch des Netzteils in Position ON bringen:
1 2
0 3
TC TC
2. Wird ein in Ein-Ausgabe angeschlossener Teilabschnitt abgetrennt, den Abschluss (Z in Position ON)
auf der letzten auf der Steigleitung angeschlossenen Vorrichtung einschalten.
Abschluss OFF
Z
2
Abschluss OFF
Z
1
Die Videoanlage 2 wird isoliert. Auf diese Weise wird die Videoanlage 1 zur letzten der Leitung und auf
ihr muss der Leitungsabschluss eingeschaltet sein.
3. Wird eine mittels Verteiler angeschlossene Abzweigung abgetrennt, muss die Funktion des Verteilers
selbst unterbunden werden, indem dessen Jumper entfernt wird:
60
1 2
0 3
TC
2
Abschluss ON
Z
1
DS1082-005B
4. Wird ein mittels Verteilern angeschlossener Abschnitt abgetrennt, muss die Funktion des Verteilers
selbst unterbunden werden, indem dessen Jumper entfernt wird:
FEHLERMELDUNGEGN AUF DEN AUSSENSTELLEN
Beim Einschalten des Systems können die folgenden Meldungen auf den Außenstellen auftreten:
• Mehrere Außenstellen mit derselben ID: Fehlermeldungen auf dem Summer: 5 Minuten lang wiederholte
Tonsignale. Diese Signalisierung kann auch im Anschluss an die Betätigung des Schlosses auf der
Außenstelle oder die Bewegung des Türsensors der Außenstelle (SP) auftreten.
• Außenstelle mit ID=1 des Typs für Sprechanlagen anstatt für Videoanlagen: Fehlermeldungen auf dem
Summer – wiederholte Tonsignale bis zum ID-Wechsel.
5 ÜBERPRÜFUNG DER QUALITÄT DES VIDEOSIGNALS MITTELS DER FUNKTION
DES ANLAGENTESTS
Die Rufeinheiten für Videoanlagen sind mit einer Klemme zum Testen der Anlage ausgestattet, die die
Beurteilung der Qualität des Videosignals gestattet.
1. Eine Polbrücke zwischen der Klemme TST und GND der Master-Einheit (ID=1) anschließen.
2. Von dieser Einheit aus einen Anruf an einen beliebigen Teilnehmer der Anlage tätigen. Die Außenstelle sendet
wiederholt Tonsignale aus, um den Betrieb im Testmodus anzuzeigen. Unter diesen Bedingungen sendet die
Außenstelle ein intern erzeugtes Videosignal in die Leitung (Graustufen) anstatt des Bildes auf der Kamera.
3. Begeben Sie sich in die Wohnung des angerufenen Teilnehmers und überprüfen Sie das Bild auf dessen
Videoanlage. Das Bild muss scharf und ohne Spiegelungen erscheinen.
OK
4. Am Ende der Überprüfungen nicht vergessen, die Polbrücke zwischen TST und GND zu entfernen.
WAS TUN BEI SCHLECHTER BILDQUALITÄT
1. Die korrekte Positionierung der Leitungsabschlüsse auf den Außenstellen und den Innenstellen
überprüfen.
2. Überprüfen, ob keine Leitungsabschnitte vorliegen, die an keine Vorrichtung angeschlossen sind (offene
Leitungen).
3. Die Anlage abschalten, um den Anlagenteil zu fi nden, der das Problem verursacht.
DS1082-005B
KO
