Konfi Guration Der Vorrichtungen - urmet domus 2GO! Systemhandbuch

1082/51 PATENTED
(IN/OUT) (DER)
LINE LINE
ON
OFF
1082/51 PATENTED
(IN/OUT) (DER)
LINE LINE
ON
OFF
TC
2 KONFIGURATION DER VORRICHTUNGEN
Die Konfi guration kann auch bei nicht stromführender Anlage ausgeführt werden, da sie die Einstellung des
Dip-Switch auf den Außen- und Innenstellen umfasst.
Besondere Aufmerksamkeit ist der Einstellung der Codes der Vorrichtungen zu widmen. Für die korrekte
Funktionsweise des Systems muss Folgendes beachtet werden:
O N
• Jede Außenstelle des Systems muss über einen eindeutigen Code (als ID der Außenstelle bezeichnet)
verfügen, der über Dip-Switch mit den Werten 1, 2 oder 3 eingegeben werden kann.
• Auf dem System muss die Einheit mit ID=1, die als "Master" defi niert wird, zu einer Videoanlage gehören
(1082/72).
• Jede Innenstelle muss durch einen Code (als Teilnehmer-Code bezeichnet) charakterisiert werden, der
über Dip-Switch mit den Werten von 0 bis 31 eingebbar ist und durch einen Code (als Innenstellen-Code
bezeichnet), der mittels Dip-Switch von 0 bis 3 eingebbar ist.
• Bei nur einer Innenstelle in der Wohnung, muss der Innenstellen-Code mit 0 eingegeben werden.
• In den Wohnungen ist es möglich, bis zu 4 Innenstellen parallel zu schalten, die alle denselben Teilnehmer-
Code aufweisen, aber verschiedene Innenstellen-Codes haben.
• Es dürfen keine unterschiedlichen Wohnungen mit demselben Teilnehmer-Code vorliegen.

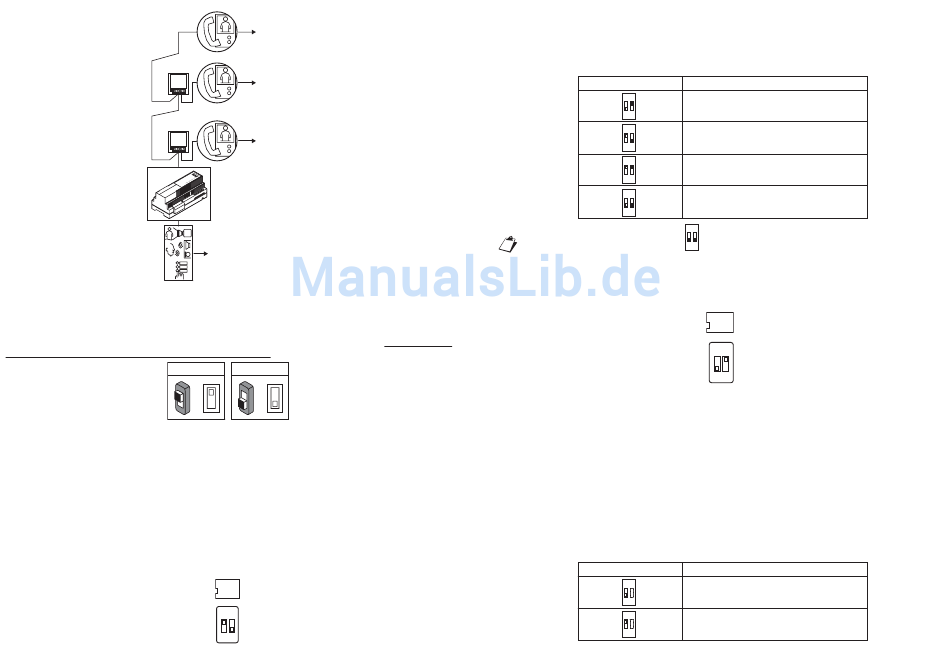

KONFIGURATION DER AUSSENSTELLEN:
ID: Nummer der Außenstelle.
52
Abschluss
ON
Abschluss
ON
Abschluss
ON
Abschluss
ON
ON OFF
O N
= =
ID
ON
1 2
Jede Außenstelle des Systems muss über einen eindeutigen Code verfügen (ID der Außenstelle genannt).
Der ID-Code kann die Werte 1, 2 oder 3 annehmen.
Auf dem System wird die Stelle mit der ID=1 als "Master" defi niert. Diese kann ausschließlich mit
Videoeinheit ausgestattet sein und gestattet das Erzielen der folgenden Leistungen: Selbsteinschaltung von
den Innenstellen, Anzeige der geöffneten Tür auf dem Zusatzmodul für Videoanlagen und natürlich die
normalen Funktionen der elektrischen Videoüberwachung.
Die beiden Dip-Schalter können nur
Zusatzleistungen eingestellt werden.
In diesem Fall leuchtet die gelbe Led auf.
ACHTUNG! In derselben Anlage dürfen keine zwei Stellen mit demselben ID-Code vorhanden sein.
AUX: Art der Einheit und Betriebsmodus der Elektroverriegelung.
Die Außenstelle kann als Haupt- oder als Nebenstelle konfi guriert werden, auch wenn auf dem
System in jedem Fall nur ein Gespräch gleichzeitig zulässig ist. Über diese Einstellung ist der
Teilnehmer, der den Anruf erhält, in der Lage, dessen Herkunft anhand der Taktung, mit der das
Klingeln erfolgt, zu unterscheiden.
Die Elektroverriegelung kann im Modus "geheim" oder "frei" betrieben werden. Das Verhalten der
Außenstelle ist in den beiden Fällen das Folgende:
• 'Geheim': Das Drücken der Türöffnertaste einer Innenstelle kann die Elektroverriegelung der
Außenstelle nur aktivieren, wenn diese sich im Gespräch mit derselben Außenstelle befi ndet oder
wenn im Anschluss an den Anruf (oder die Selbsteinschaltung auf der Außenstelle) der Teilnehmer
den Hörer noch nicht abgehoben hat.
• Frei: Das Drücken der Türöffnertaste einer Innenstelle kann die Elektroverriegelung der
Außenstelle nur aktivieren, wenn dieser Teilnehmer zur Steigleitung derselben Außenstelle
gehört. Diese Steigleitung wird durch die Einstellungen der Dip-Switches CODE und durch die
erweiterte Programmierung festgelegt (siehe "Programmierungen auf Wunsch für hinzugefügte
Leistungsmerkmale"). In den Anlagen mit mehr als einer Rufeinheit ist es verboten, die Hauptstellen
auf Türöffner „frei" zu lassen. Dieses Merkmal wird normalerweise auf Nebenstellen eingesetzt.
DS1082-005B DS1082-005B
Dip-Switch-Position Nummer der Einheit
ON ID 1 (nur mit Aufnahmeeinheit)
1 2
ID 2
ON
1 2
ID 3
ON
1 2
ID 0 (erweiterte Programmierung)
ON
1 2
ON
(ID = 0) für Phasen der erweiterten Programmierung für
1 2
AUX
ON
1 2
Dip-Switch-Position Art der Einheit
ON Haupt
1 2
Neben
ON
1 2
53
