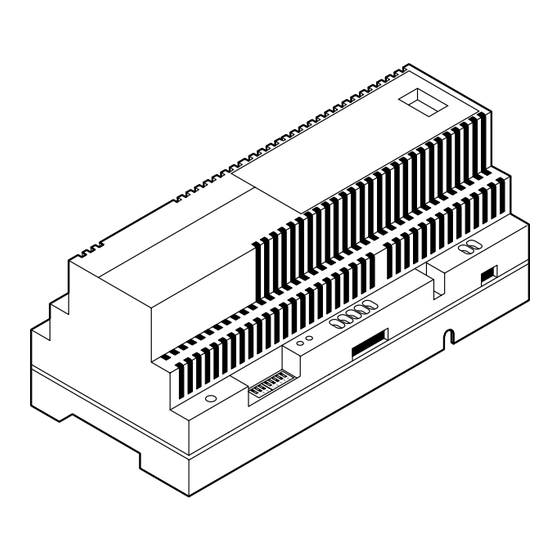

- Seite 1 Mod. 1082 DS 1082-010 LBT 7907 GATEWAY DIGIVOICE - 2 FILI GATEWAY FOR DIGIVOICE GATEWAY DIGIVOICE - 2 FILS PASARELA DIGIVOICE - 2CABLES GATEWAY DIGIVOICE - 2 DRAHT Sch./Ref. 1082/50 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: Installazione
INSTALLAZIONE ITALIANO I gateway vanno installati tra la dorsale Digivoice e le montanti 2GO!, alla base di ogni singola montante. Per il cablaggio al lato 2GO!, valgono le regole generali di installazione del sistema 2GO! contenute nel libretto di sistema in dotazione con l’alimentatore Sch. 1082/20. Per il cablaggio al sistema Digivoice, fare Il gateway Sch. - Seite 3 Occorre inoltre osservare le seguenti regole: CONFIGURAZIONE 1. Numero massimo di dispositivi sulla dorsale 2GO!. Il gateway, su ogni dorsale dove è installato, deve essere considerato nel conteggio totale dei posti DEFINIZIONE CODICE DI COLONNA DIGIVOICE DEL GATEWAY esterni 2GO!. Pertanto su ogni montante 2GO!, si possono avere in tutto 2 tra posti esterni videocitofonici Come prima operazione, occorre assegnare al gateway uno dei 255 possibili codici di colonna.
- Seite 4 DIP-SWITCH Codice Note DIP-SWITCH Codice Note DIP-SWITCH Codice Note DIP-SWITCH Codice Note colonna colonna colonna colonna codice non disponibile utenti da 2000 a 2031 utenti da 4000 a 4031 utenti da 6000 a 6031 utenti da 100 a 131 utenti da 2100 a 2131 utenti da 4100 a 4131 utenti da 6100 a 6131 utenti da 200 a 231...
- Seite 5 LINEE FONICHE DIGIVOICE Per la corretta impostazione dei dip-switch utenti da 9900 a 9931 rivolgersi al Customer Service Urmet Domus. Su tutti i dispositivi Digivoice occorre selezionare una sola linea fonica. DS1082-010 DS1082-010 Downloaded from www.Manualslib.com...
-
Seite 6: Modalità Di Funzionamento
MODALITÀ DI FUNZIONAMENTO CONFIGURAZIONE DEFAULT In generale valgono tutte le funzionalità di base del sistema 2GO! e del Digivoice. Le prestazioni aggiuntive Il gateway esce di fabbrica confi gurato nel modo seguente: e le differenze sono le seguenti. codice di colonna: 1 dip-switch distanza telecamere principali: 0-200m. -
Seite 7: Installation
INSTALLATION ENGLISH The gateways are installed between the Digivoice spine and the 2GO! risers on the base of each riser. Refer to 2GO! system installation instructions contained in the system manual provided with the Ref. 1082/20 power unit for wiring on 2GO! side. Refer to the technical system manual for Digivoice wiring. The gateway Ref. - Seite 8 Observe the following rules: CONFIGURATION 1. Maximum number of devices on the 2GO! spine. The gateway on each spine where it is installed must be included in the total count of 2GO! door units. DIGIVOICE COLUMN CODE DEFINITION FOR GATEWAY Therefore, on each 2GO! riser, there can be two units in total (video door units Ref.
- Seite 9 DIP-SWITCH Column Notes DIP-SWITCH Column Notes DIP-SWITCH Column Notes DIP-SWITCH Column Notes code code code code users from 2000 to 2031 users from 4000 to 4031 users from 6000 to 6031 unavailable code users from 2100 to 2131 users from 4100 to 4131 users from 6100 to 6131 users from 100 to 131 users from 2200 to 2231...
- Seite 10 An additional alphabetic keyboard is needed Select only one voice line on all Digivoice devices. for systems with more than 99 gateways. Refer to the Urmet Domus customer service users from 9900 to 9931 for correct dip switch settings. DS1082-010...
-
Seite 11: Operating Mode
OPERATING MODE DEFAULT CONFIGURATION In general, all basic functions of the 2GO! and Digivoice systems are available. Additional functions and The default settings of the gateway are: differences are illustrated below. column code: 1 main camera distance dip switch: 0-200m. CALLS •... - Seite 12 INSTALLATION FRANÇAIS Les passerelles sont installées entre la dorsale Digivoice et les colonnes montantes 2GO!, à la base de chacune de celles-ci. Pour le câblage côté 2GO!, appliquer les règles générales d’installation du système 2GO! illustrées dans la notice de système livrée avec l’alimentateur Réf. 1082/20. Pour le câblage au Le gateway (passerelle) Réf.
- Seite 13 Il est en outre nécessaire de respecter les règles suivantes: CONFIGURATION 1. Nombre maximum de dispositifs sur la dorsale 2GO!. Sur chacune des dorsales où elle est installée, la passerelle doit être prise en compte dans le calcul du DEFINITION DU CODE DE COLONNE DIGIVOICE DE LA PASSERELLE nombre total de postes externes 2GO!.
- Seite 14 Commutateurs Code Remarques Commutateurs Code Remarques Commutateurs Code Remarques Commutateurs Code Remarques colonne colonne colonne colonne 2000 à 2031 utilisateurs 4000 à 4031 utilisateurs 6000 à 6031 utilisateurs code non disponible 2100 à 2131 utilisateurs 4100 à 4131 utilisateurs 6100 à 6131 utilisateurs 100 à...
- Seite 15 Pour LIGNES PHONIQUES DIGIVOICE 9900 à 9931 utilisateurs la confi guration correcte des commutateurs, Une seule ligne phonique doit être sélectionnée sur tous les dispositifs Digivoice. s’adresser au Service Clients Urmet Domus. DS1082-010 DS1082-010 Downloaded from www.Manualslib.com...
-
Seite 16: Caracteristiques Techniques
MODALITES DE FONCTIONNEMENT CONFIGURATION IMPLICITE En règle générale, toutes les fonctions de base des systèmes 2GO! et Digivoice demeurent valables. Les La passerelle est livrée de série avec la confi guration suivante: performances supplémentaires et les différences sont les suivantes. code de colonne: 1 commutateurs de distance des caméras principales: 0-200m. -
Seite 17: Instalación
INSTALACIÓN ESPAÑOL Las pasarelas se instalan entre la columna de cables Digivoice y las columnas 2GO!, en la base de cada una de las columnas. Para el cableado con el lado 2GO! valen las reglas generales de instalación del sistema 2GO! presentes en el manual de sistema entregado con el alimentador Ref. - Seite 18 Además, es necesario respetar las siguientes reglas: CONFIGURACIÓN 1. Número máximo de dispositivos en la columna de cables 2GO!. La pasarela, en cada columna de cables donde se instala, debe estar contemplada en la cuenta total DEFINICIÓN DEL CÓDIGO DE COLUMNA DIGIVOICE DE LA PASARELA de los microaltavoces 2GO!.
- Seite 19 Interruptor Código Notas Interruptor Código Notas Interruptor Código Notas Interruptor Código Notas columna columna columna columna código no disponible usuarios de 2000 a 2031 usuarios de 4000 a 4031 usuarios de 6000 a 6031 usuarios de 100 a 131 usuarios de 2100 a 2131 usuarios de 4100 a 4131 usuarios de 6100 a 6131 usuarios de 200 a 231...
- Seite 20 LÍNEAS FÓNICAS DIGIVOICE confi gurar correctamente los interruptores dip, usuarios de 9900 a 9931 dirigirse al servicio de asistencia al cliente de En todos los dispositivos Digivoice hay que seleccionar una sola línea fónica. Urmet Domus. DS1082-010 DS1082-010 Downloaded from www.Manualslib.com...
-
Seite 21: Modo De Funcionamiento
MODO DE FUNCIONAMIENTO CONFIGURACIÓN PREDETERMINADA En general, valen todas las funciones básicas del sistema 2GO! y del Digivoice. Las prestaciones adicionales La pasarela sale de fábrica confi gurada de la siguiente manera: y las diferencias son las siguientes. código de columna: 1 interruptor dip distancia cámaras TV principales: 0-200 m. - Seite 22 INSTALLATION DEUTSCH Die Gateways werden zwischen der Digivoice-Sammelleitung und den 2GO!-Steigleitungen an der Basis jeder einzelnen Steigleitung installiert. Für die Verkabelung an der 2GO!-Seite gelten die allgemeinen Installationsbestimmungen des 2GO!-Systems, die enthalten sind im Systemhandbuch im Lieferumfang Der Gateway Karte 1082/50 gestattet die Schaffung einer Schnittstelle des Systems 2GO! mit dem des Netzgeräts 1082/20.
- Seite 23 Außerdem sind die folgenden Regeln zu beachten: KONFIGURATION 1. Max. Geräteanzahl auf der Sammelleitung 2GO!. Der Gateway muss auf jeder Sammelleitung, auf der er installiert ist, in die Gesamtzählung der 2GO!- DEFINITION DES CODES DER DIGIVOICE-SÄULE DES GATEWAYS Außenstellen miteinbezogen werden. Daher könne auf jeder 2GO!-Steigleitung insgesamt 2 Stellen Als erster Vorgang muss dem Gateway einer der 255 möglichen Codes der Säule zugewiesen werden.
- Seite 24 DIP-SWITCH Säulen- Anmerkungen DIP-SWITCH Säulen- Anmerkungen DIP-SWITCH Säulen- Anmerkungen DIP-SWITCH Säulen- Anmerkungen code code code code Teilnehmer von Teilnehmer von Teilnehmer von Code nicht verfügbar 2000 bis 2031 4000 bis 4031 6000 bis 6031 Teilnehmer von Teilnehmer von Teilnehmer von Teilnehmer von 2100 bis 2131 4100 bis 4131...
- Seite 25 Buchstabentastatur erforderlich. Für die korrekte Eingabe der Dip-Schalter DIGIVOICE-TELEFONLEITUNGEN Teilnehmer von wenden Sie sich an den Customer Service 9900 bis 9931 Auf allen Digivoice-Geräten darf nur eine einzige Telefonleitung ausgewählt werden. Urmet Domus. DS1082-010 DS1082-010 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 26: Standardkonfiguration
FUNKTIONSMODUS STANDARDKONFIGURATION Im Allgemeinen sind alle Grundfunktionen des Systems 2GO! und Digivoice verfügbar. Die Zusatzleistungen Der Gateway wird vom Hersteller folgendermaßen voreingestellt: und die Unterschiede sind die folgenden. Code der Säule: 1 Dip-Switch des Abstands der Hauptkameras: 0-200 m. • Auf der Digivoice-Seite kann nur jeweils eine Kommunikation vorliegen. Nach Ablauf der Besetztzeit von DIAGNOSTIK 40 s kann jede beliebige Kommunikation, einschließlich der zwischen einer 2GO!-Nnbenstelle und einer Innenstelle durch einen Anruf unterbrochen werden, der an die betroffene Säule eingeht. - Seite 27 NOTE LEGATE AGLI SCHEMI V2.007 SEZIONE DEI CONDUTTORI VIDEO QUERSCHNITT DER VIDEOLEITER DER NOTES ON DIAGRAMS IMPIANTO DIGIVOICE DIGIVOICE-ANLAGE REMARQUES CONCERNANT LES SCHÉMAS Distanza Abstand NOTAS REFERIDAS A LOS ESQUEMAS Conduttori HINWEISE IN VERBINDUNG MIT DEN PLÄNEN Leiter mmq 0,75 mmq 0,75 R2, R1 R2, R1...
- Seite 28 Collegamento di 2 colonne con 2 videocitofoni a 2 videoportieri elettrici (VPE) principali e ad 1 Branchement de deux colonnes avec deux vidéophones à deux vidéoportiers électriques (VPE) centralino citofonico (con modulo video a colori). Colonne connesse inoltre ad 1 VPE secondario. principaux et à...
- Seite 29 Collegamento di 1 colonna con 2 videocitofoni a 1 videoportiere elettrico (VPE) e a 3 telecamera di LEGENDA / KEY / LEGENDE / LEYENDA / KURZZEICHEN controllo. VPE sistema Digivoice, composto da: modulo di chiamata e unità di ripresa. Videocitofoni Colonna Alimentatore sistema 2GO!.
- Seite 30 NOTE / NOTE / REMARQUE / NOTES / ANMERKUNGEN NOTE / NOTE / REMARQUE / NOTES / ANMERKUNGEN DS1082-010 DS1082-010 Downloaded from www.Manualslib.com manuals search engine...
