ALLGEMEINE MERKMALE UND ANLAGENTYPEN

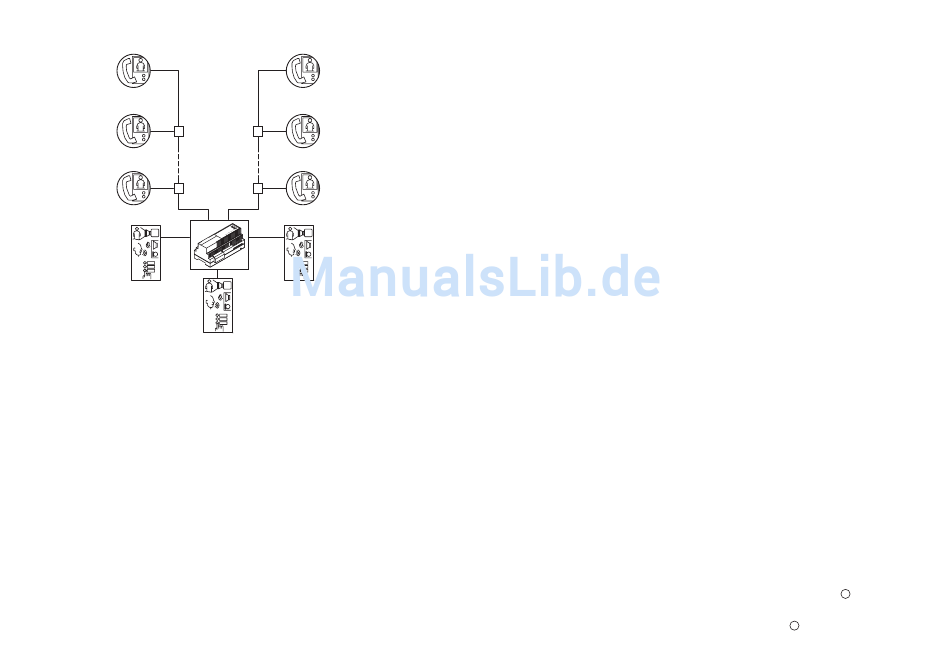

Mit dem System für Videoanlagen 2GO! können einfach und unter Einsatz von nur zwei ungepolten Drähten in
jedem Teil des Systems Videoanlagen bis zu 32 Teilnehmern mit maximal drei Rufeinheiten eingerichtet werden.
15
14
0
TC
2
Die Merkmale des Systems für Videoanlagen 2GO! sind die Folgenden:
• Nur zwei ungepolte Drähte in jedem Teil der Anlage.
• Einzelnes zentralisiertes Netzteil, das den Anschluss von 5 Leitungen gestattet.
• Innenstellen und Außenstellen für Videoanlagen, die direkt von den zwei Drähten gespeist werden.
• Einfache Installation.
• Verkabelung in Abzweigung mittels Einzelverbraucher-Verteiler oder als Ein-Ausgabe direkt auf den
Klemmen der Vorrichtungen.
• Verwaltet von 1 bis drei Außenstellen mit automatischer Umschaltung oder in der Typologie 1 Hauptstelle
und zwei Nebenstellen.
• Verwaltung von bis zu 32 Innenstellen.
• verwaltet bis zu 4 parallel geschaltete Innenstellen für jeden Teilnehmer.
• Höchstabstand zwischen Kamera und Innenstellen: 150 m.
• Einfachheit der Programmierung mit Dip-Switch.
• Jedes Gerät ist mit einem Schalter für die Einstellung des Leitungsendes ausgestattet.
• Außenstelle für Videoanlagen mit serienmäßiger Farbkamera.
• Innenstellen mit Farb- oder Schwarz-weiß-Anzeige.
• Serienmäßiger Etagenruf auf allen Innenstellen mit von der Sprechanlage unterschiedlicher Melodie.
• Funktion der Selbsteinschaltung auf Kontrollkameras (bis zu 4).
• programmierbarer interkommunizierender Ruf auf Innenstellen vollkommen frei.
• abhängig vom Ausgangspunkt differenzierte Ruftöne (Hauptstelle, Nebenstelle, interkommunizierende
Innenstelle).
• 5 vom Teilnehmer auswählbare Rufmelodien.
• Möglichkeit des Anschlusses eines zusätzlichen Läutwerks mit unabhängiger Versorgung oder eines
Relais zur Rufverstärkung auf der Innenstelle.
• Möglichkeit des Anschlusses eines zusätzlichen Tastenmoduls auf der Innenstelle Atlantico mit 6 Tasten
(für interkommunizierende Funktion), Tür-offen-Led und Taste/Led für automatische Türöffnerfunktion.
• Möglichkeit des Anschlusses von Rufmodulen mit Verzeichnis (in diesem Fall können unter Hinzufügen
eines zweiten Systemnetzteils bis zu 62 Teilnehmer verwaltet werden).
38
31
30
16
TC
3
TC
1
DS1082-005B

FUNKTIONSWEISE DES SYSTEMS

VERWALTUNG DER ANRUFE UND DES BESETZTZUSTANDS

Das System 2GO! verarbeitet als für Anlagen kleiner Ausmaße ausgerichtetes System auch mit Neben-
Außenstellen jeweils einen Anruf auf einmal. Das Verhalten des Systems im Anschluss an Anrufe von der
Video- oder Sprechanlage ist Folgendes:
• Ein Anruf von der Haupt- oder Neben-Außenstelle versetzt das gesamte System für die Dauer der
Wartezeit bis zum Abheben (60 Sekunden) in den Besetztzustand. Wird der Hörer des angerufenen
Teilnehmers abgehoben, verlängert sich der Besetztzustand um weitere 2 Minuten (maximale Sprechzeit).
Am Ende des Gesprächs durch Aufl egen oder Timeout kehrt das System in Ruhestellung zurück.
• Eine Selbsteinschaltung einer Innenstelle auf einer Außenstelle versetzt das gesamte System für die
Dauer der Wartezeit bis zum Abheben (60 Sekunden) in den Besetztzustand. Wird der Hörer der
Innenstelle abgehoben, verlängert sich der Besetztzustand um weitere 2 Minuten (maximale Sprechzeit).
Am Ende des Gesprächs durch Aufl egen oder Timeout kehrt das System in Ruhestellung zurück.
• Ein interkommunizierender Ruf versetzt nur die Innenstellen für die Dauer der Wartezeit bis zum Abheben
(60 Sekunden) in den Besetztzustand, daher kann dieser von der Außenstelle unterbrochen werden. Hebt
der angerufene Teilnehmer ab, wird der Besetztzustand der anderen Innenstellen um weitere 10 Minuten
verlängert (maximale interkommunizierende Sprechzeit). Am Ende des Gesprächs durch Aufl egen oder
Timeout kehren die Innenstellen in Ruhestellung zurück.
Das Gespräch kann jederzeit durch einen Ruf von einer Außenstelle unterbrochen werden.
• Ein Etagenruf hat keinen Einfl uss auf den Besetztzustand des Systems.

LEISTUNGSMERKMALE DER AUSSENSTELLEN

RUFWEITERLEITUNG
Beim Drücken einer Ruftaste können abhängig vom Status der Außenstelle folgenden Fälle eintreten:
• Außenstelle frei: die Außenstelle sendet einen Ton der Rufweiterleitung aus (3 aufeinander folgende
Tonsignale). Am Ende des Gesprächs sendet die Außenstelle ein Tonsignal des Gesprächsendes aus (5
Töne in schneller Folge).
• Außenstelle besetzt: Die Außenstelle sendet einen Benachrichtigungston aus (5 aufeinander folgende
Tonsignale) und die gelbe Led auf der Fronttafel beginnt bis zum Ende des Besetztzustands zu blinken.
Am Ende des Besetztzustands muss erneut die Ruftaste gedrückt werden.
VERWALTUNG DER ELEKTROVERRIEGELUNG:
Die Außenstellen verfügen über zwei Klemmen für die Steuerung der Elektroverriegelung über kapazitive
Entladung (SE, SE+).
Die Elektroverriegelung wird in den folgenden Fällen betätigt:
• jedes Mal beim Drücken der Taste im Hausfl ur (Klemmen PA, GND)
• Bei Erhalt des Türöffnerbefehls von einer Innenstelle abhängig von der Konfi guration des Betriebsmodus
"frei" oder "geheim" des Dip-Switch AUX:
• 'Geheim': Das Drücken der Türöffnertaste einer Innenstelle kann die Elektroverriegelung der Außenstelle nur
aktivieren, wenn diese sich im Gespräch mit derselben Außenstelle befi ndet oder wenn im Anschluss an den
Anruf (oder die Selbsteinschaltung auf der Außenstelle) der Teilnehmer den Hörer noch nicht abgehoben hat.
• Frei: Das Drücken der Türöffnertaste einer Innenstelle kann die Elektroverriegelung der Außenstelle
nur aktivieren, wenn dieser Teilnehmer zur Steigleitung der Außenstelle gehört. Diese Steigleitung wird
durch die Konfi guration und die Programmierung der Außenstelle festgelegt. In den Anlagen mit mehr
als einer Rufeinheit ist es verboten, die Hauptstellen auf Türöffner „frei" zu lassen.
Dieses Merkmal wird normalerweise auf Nebenstellen eingesetzt.
FUNKTION DER SELBSTEINSCHALTUNG AUF KONTROLLKAMERAS
Die Teilnehmer können die Selbsteinschaltung auf als "Master" (ID=1) konfi gurierten Videoeinheiten
vornehmen, indem die für diese Funktion bestimmte Taste der Innenstelle (Taste
Master-Außenstelle können unter Verwendung eines von den Klemmen T, GND gesteuerten Relaiskastens
1038/69 Kontrollkameras angeschlossen werden (Klemmen V3, V5). Wenn der Teilnehmer nach dem
Betätigen der Selbsteinschaltung auf dem Master mehrmals die Taste
zyklisch nur das Bild der Kontrollkameras einblenden.
DS1082-005B
) gedrückt wird. An die
drückt, kann er auf seinem Monitor
