3 EINSCHALTEN UND ÜBERPRÜFEN DER VERSORGUNGSSPANNUNG
Nachdem sorgfältig die korrekten Einstellungen der Leitungsabschlüsse und die Konfi guration aller
Vorrichtungen erfolgt sind, kann vor der Montage der Monitore auf den Halterungen das System gespeist
werden und es können die folgenden Überprüfungen bei Anlage in Ruhestellung ausgeführt werden.
Netzteil Karte 1082/20
Überprüfen, dass auf jedem Klemmenpaar LINE (0, 1, 2, 3, 4) eine Gleichspannung zwischen 28V und 33,5V
anliegt.
Außenstellen
Überprüfen, dass auf den Klemmen LINE eine Gleichspannung zwischen 28V und 33,5V anliegt.
Videoverteiler 1082/51
Überprüfen, dass auf den Klemmen LINE (IN/OUT) und LINE (DER) eine Gleichspannung zwischen 27V und
33,5V anliegt.
Innenstellen
Überprüfen, dass auf den Klemmen LINE eine Gleichspannung zwischen 27V und 33,5V anliegt.
4 ÜBERPRÜFEN DES VORHANDENSEINS DES VIDEOSIGNALS

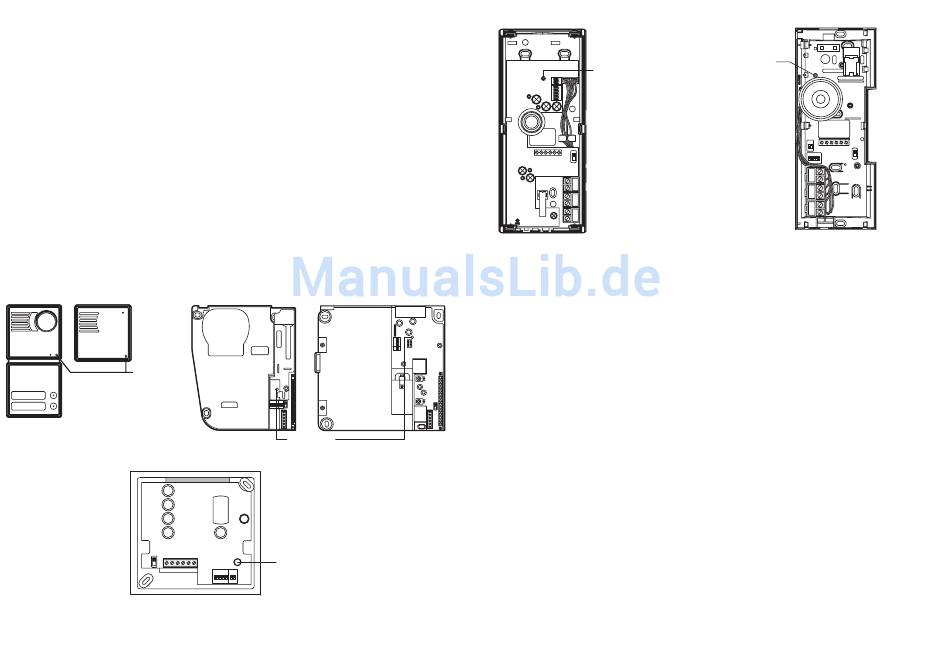

Die Außenstellen und die Halterungen der Innenstellen sind mit einer gelben Led ausgestattet, die eine
eventuelle Störung auf der Anlage anzeigt.
Karte Karte
1082/72 1082/7
Gelbe Led
Mod. UTOPIA
58
ARTICO Mod. ATLANTICO
ON DIP ON
1 2 3 4 5 1 2
Gelbe Led
Gelbe Led
ON DIP ON
1 2 3 4 5 1 2
Karte 1182
Die gelbe Led kann aufgrund der folgenden Störungen aufl euchten:
• Fehlerhafte Konfi guration der Leitungsabschlüsse (z) auf den Vorrichtungen.
• Verteiler ohne Jumper eingebaut.
• Verteilerzweige ohne Abschluss eingebaut.
• fehlerhafte Einstellung der Dip-Switches des Netzteils.
• Außenstelle "Master" nicht angeschlossen oder nicht funktionstüchtig.
Es ist folglich wichtig, zu kontrollieren, ob alle Leds ausgeschaltet sind.
WAS TUN IM FALL EINGESCHALTETER LEDS
Zuallererst muss man wissen, dass auf der Außenstelle die Led auch eingeschaltet sein kann, um den
Programmierstatus anzuzeigen (veranschaulicht unter Absatz „Programmierung auf Wunsch für zusätzliche
Merkmale").
1. Überprüfen, ob die ID nicht auf 0 eingestellt ist (Programmierung).
2. Vergewissern Sie sich, dass auf der Anlage nur eine als "Master" bezeichnete Einheit vorliegt. Es handelt
sich um die Stelle ID=1, die des Typs für Videoanlagen sein muss.
3. Vergewissern Sie sich, dass die Abschlüsse auf allen Vorrichtungen korrekt eingegeben sind.
4. Die Anlage abschalten, um die Ursache der Funktionsstörung zu fi nden.
DS1082-005B DS1082-005B
Gelbe Led
Gelbe Led
Karte 1182/1
ON
1 2
ON
1 2 3 4 5
