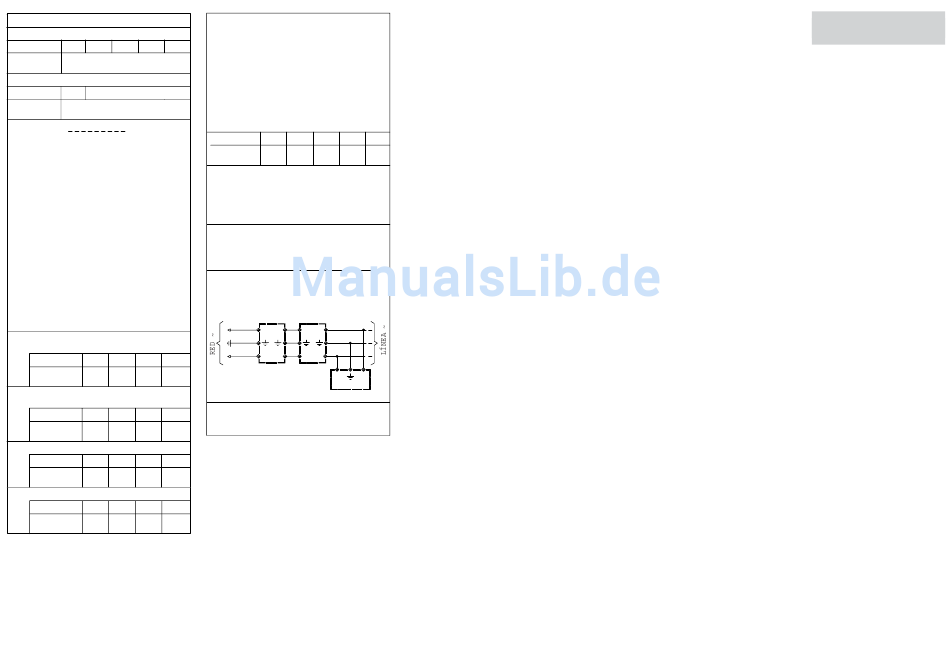

V2.001 - LOS CONDUCTORES
DE ALIMENTADOR A MICROALTAVOZ
Distancia
m 75 - - - - - -
Utilizar exclusivamente
Conductores
LINE un cable Ref. 1082/90
DE ALIMENTADOR A APARATO INTERIOR
Distancia
m 120(Max 75m con Sentry+)
Conductores
Utilizar exclusivamente
LINE un cable Ref. 1082/90
ADVERTENCIAS
En todos los casos, para mejorar la
protección contra interferencias hay que
evitar la colocación de los conductores
del sistema cerca de líneas eléctricas
de potencia. Conservar pues una distancia
superior a 30 cm.
La distancia entre el dispositivo que
llama y el aparato interior más lejano
deberá ser, al máximo, de 150 m.
La distancia entre los aparatos interiores
más lejanos de distintas columnas deberá
ser, al máximo, de 150 m.
Límite de extensión del sistema.
Se recomienda el siguiente límite
de extensión del sistema 2GO!:
375 m al máximo.
Para sistemas complejos se debe considerar
la suma de todas las líneas (los tramos
del lado microaltavoces + los tramos del
lado videointerfonos/interfonos).
Están incluidas las líneas de derivación
desde el distribuidor hasta los aparatos
interiores.
SEÑALES AUXILIARES DE MICROALTAVOZ A:
• CERRADURA ELÉCTRICA.
Distancia m 30 50 100
Conductores
mmq 0,28 0,5 1
SE-, SE+
• TECLA DE ACCIONAMIENTO DE LA CERRADURA
ELÉCTRICA.
Distancia m 25 - - - -
Conductores
mmq 0,28 - - - -
PA, GND
• CONTACTO SENSOR DE PUERTA.
Distancia
m 25 - - - -
Conductores
mmq 0,28 - - - -
SP, GND
• DISPOSITIVO PARA CÁMARAS TVCC.
Distancia
m 75 - - - -
Conductores
mmq 0,28 - - - -
T, GND
36
V2.002 - SUMA DE CARGAS UNITARIAS
ATENCIÓN! La suma de las cargas unitarias
C. U.) de los dispositivos eléctricos que
forman el sistema debe ser inferior al
máximo (C.U.) que puede suministrar el
alimentador Ref. 1082/20.
Para la absorción en C. U., respetar las
indicaciones del manual técnico del sistema.
Si no fuera posible satisfacer la
capacidad total de los tarjeteros,
agregar un transformador para la
iluminación de los mismos, con las
siguientes secciones y distancias máximas.
Distancia m 75 75 75 - -
Conductores
mmq 0,28 0,5 1 - -
~0, ~12
V2.004 - Importante! En el alimentador,
los interruptores dip correspondientes
a las líneas no conectadas se deben
colocar en "ON" (consultar el manual
de instrucciones entregado con el
producto).
VX.006 - Para el montaje del accesorio
en el dispositivo, consultar el manual
de instrucciones entregado con
el producto.
VX.008 - Conectar los equipos a un filtro
y a un dispositivo de protección para la
línea de alimentación.
Ref.1332/85 Ref.1332/86
PROTECCIÓN FILTRO
(NEUTRO)
N 2 2 2 2
TIERRA
(FASE)
L 1 1 1 1
IN OUT IN OUT
L N
USUARIO
VX.014 - Eventual interruptor
crepuscular o similar para el encendido
de la luz.
ALLGEMEINE MERKMALE UND ANLAGENTYPEN................................................................................. 38
FUNKTIONSWEISE DES SYSTEMS .......................................................................................................... 39
Verwaltung der Anrufe und des Besetztzustands..................................................................................... 39
Leistungsmerkmale der Aussenstellen ..................................................................................................... 39
Leistungsmerkmale der Innenstellen ........................................................................................................ 40
Leistungsmerkmale mit Zusatzgerät Karte 1082/96 für Videoanlage Atlantico ........................................ 43
INSTALLATION DES SYSTEMS................................................................................................................. 44
Max. Geräteanzahl ................................................................................................................................... 44
Versorgung des Systems ......................................................................................................................... 45
Beschreibung der Geräteklemmen ........................................................................................................... 45
Verwendbare Kabel .................................................................................................................................. 46
Herstellung der Verkabelungen und Einsatz der Leitungsenden.............................................................. 48
INSTALLATION DER VORRICHTUNGEN.................................................................................................. 51
AKTIVIERUNG DES SYSTEMS .................................................................................................................. 51
Einstellung der Leitungsabschlüsse ......................................................................................................... 51
Konfi guration der Vorrichtungen ............................................................................................................... 52
Einschalten und Überprüfen der Versorgungsspannung.......................................................................... 58
Überprüfen des Vorhandenseins des Videosignals.................................................................................. 58
Überprüfung der Qualität des Videosignals Mittels der Funktion des Anlagentests ................................. 61
Grundlegende Funktionsüberprüfung ....................................................................................................... 62
Promgrammierungen auf Wunsch für Zusätzliche Merkmale................................................................... 62
TECHNISCHE EIGENSCHAFTEN DER VORRICHTUNGEN ..................................................................... 67
ANSCHLUSS EINER STEIGLEITUNG FÜR VIDEOANLAGEN
AN EINEN ELEKTRISCHE VIDEOÜBERWACHUNG. .................................... SV124-0331A ................... 68
ANSCHLUSS VON MAX. ZWEI STEIGLEITUNGEN FÜR VIDEOANLAGEN
AN MAX. 3 ELEKTRISCHE VIDEOÜBERWACHUNGEN. .............................. SV124-0323...................... 69
DS1082-005B DS1082-005B
DEUTSCH
INHALTVERZEICHNIS
37
