Karte 1182
Abschluss
Z
ON
OFF

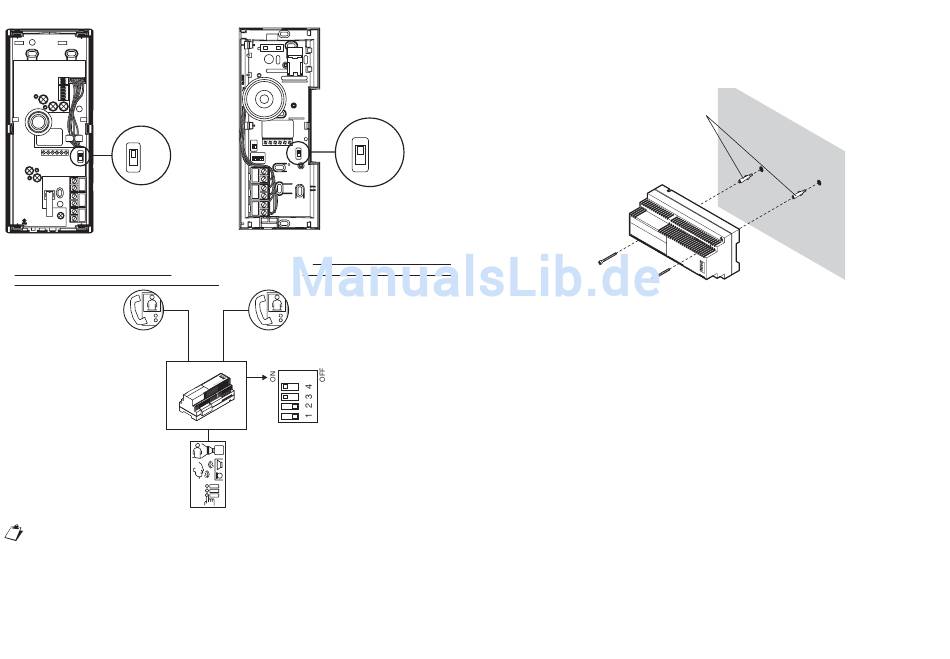

• Vom Netzteil aus ist es möglich 1 bis 5 Leitungen abzuzweigen und es sind Dip-Switches vorhanden, die
es gestatten, die Anzahl der verwendeten Leitungen zu konfi gurieren. Die Leitung 0 muss stets an das
Master-Rufmodul angeschlossen sein. Jeder Dip-Switch (von 1 bis 4) muss auf ON gestellt sein, wenn die
entsprechende Leitung NICHT angeschlossen ist.
ES IST NICHT ZULÄSSIG, 2 SAMMELLEITUNGEN IN DEMSELBEN KLEMMENPAAR DES
NETZTEILS ANZUSCHLIESSEN.
50
Karte 1182/1
Abschluss
Z
ON
1
2
ON
1
2
3
4
5
1
2
0
TC

INSTALLATION DER VORRICHTUNGEN

Das Netzteil ist sowohl für die Montage auf der DIN-Schiene (10 Module zu 18 mm) geeignet als auch für die
Wandmontage mit Schrauben und Dübeln.
ACHTUNG: Um Verletzungen zu vermeiden, muss dieses Gerät auf der Wand wie im Anschluss dargestellt
montiert werden.
ON
OFF

AKTIVIERUNG DES SYSTEMS

Nachdem die Vorrichtungen verkabelt wurden, müssen der Reihenfolge nach die folgenden Vorgänge
durchgeführt werden.
1. Einstellung des Leitungsabschlusses.
2. Konfi guration der Vorrichtungen mittels Dip-Switch.
3. Einschalten und Überprüfen der Versorgungsspannung.
4. Überprüfung des Vorhandenseins des Videosignals.
5. Überprüfung der Qualität des Videosignals über die Funktion des Anlagentests.
6. Grundlegende Funktionsüberprüfung.
7. Nachdem die vorangegangenen Punkte erfüllt wurden, wo dies durch die Leistungsmerkmale notwendig
war, müssen die Programmiervorgänge auf den Außenstellen und/oder Innenstellen ausgeführt werden.
1 EINSTELLUNG DER LEITUNGSABSCHLÜSSE
Beziehen Sie sich auf das vorangegangene Kapitel, um die Leitungsabschlüsse korrekt einzustellen.
Standardwerte.
Alle Außenstellen sind werkseitig mit eingeschaltetem Leitungsabschluss konfi guriert.
Alle Halterungen sind werkseitig mit eingeschaltetem Leitungsabschluss konfi guriert.
Alle Netzteile sind werkseitig mit Dip-Switch 1 auf off und Dip-Switch 2,3 und 4 auf on eingestellt.
Auf diese Weise ist es im normalen Fall von Anlagen mit direkt an das Netzteil angeschlossenen Außenstellen
und in Abzweigung auf der Etage auf einer Steigleitung (Leitung 1) angeschlossenen Innenstellen nicht
nötig, den Schalter des Abschlusses zu verstellen.
Auf Videoanlagen kann der Umschalter gleichermaßen auf Position „A" oder „B" stehen.
DS1082-005B
DS1082-005B
Ø 6 mm
L IN
E 4
L IN
E 3
L IN
E 2
L IN
E 1
L IN
E 0
51
