ANSCHLUSS HILFSSIGNALE DER AUSSENSTELLE
Max. Abstand
Hausflurtaste (PA-GND)
Türsensor (SP-GND)
Umschaltsignals
der kontrollkameras (T-GND)
namensschildbeleuchtung
mit Karte 9000/230
Der maximale Abstand zwischen der Taste des Etagenrufs und der Innenstelle muss weniger als 10 m
betragen.

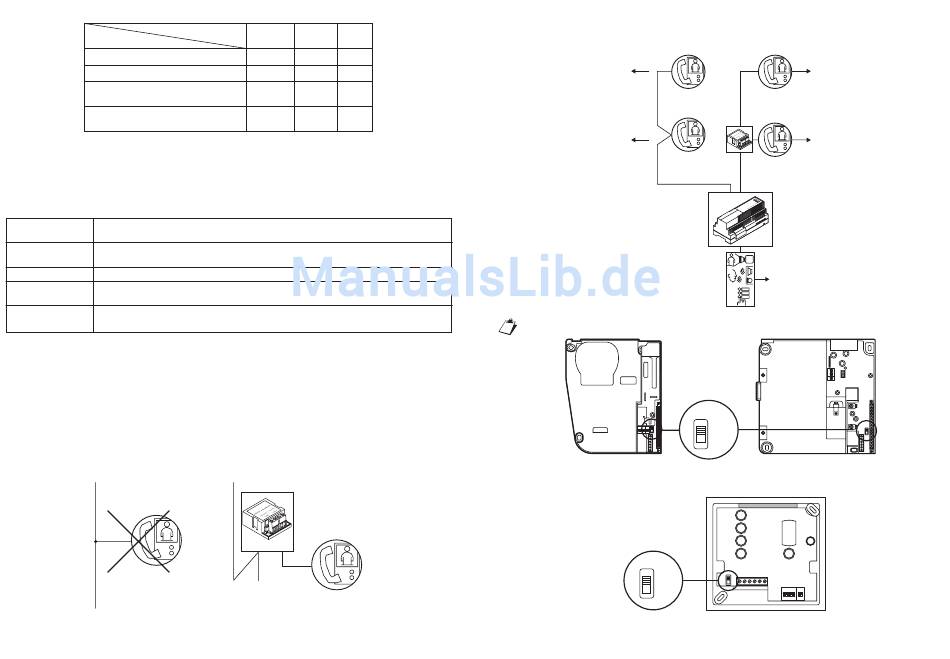

HERSTELLUNG DER VERKABELUNGEN UND EINSATZ DER LEITUNGSENDEN

Defi nitionen
SAMMELLEITUNG: Zweidrahtleitung, die von einem Klemmenpaar des Netzteils ausgeht, an die die
Geräte angeschlossen sind
ABZWEIGUNG: Zweidrahtleitung, die von den Klemmen "DER" des Verteilers ausgeht, an die die
Geräte angeschlossen sind
LEITUNGSENDE: letztes Gerät, das an eine Sammelleitung oder eine Abzweigung angeschlossen wird
ABSCHLUSS: An jedem Leitungsende mittels Schalter einzusetzende Impedanz, um eine
Sammelleitung (Z) oder eine Abzweigung anzupassen
ANSCHLUSS Anschluss der Geräte mit dem die „LEITUNGS"-Klemmen als Knoten zwischen
EIN-AUSGABE: eingehenden und ausgehende Schleife fungieren
Die Elemente des Systems 2GO! müssen untereinander über eine effektives Übertragungsnetz verbunden
sein. Es ist daher für den korrekten Betrieb erforderlich, dass jeder Netzabschnitt mit einer Kabelimpedanz
angepasst wird. Es müssen also die folgenden Punkte berücksichtigt werden:
• Ausschließlich den im vorangegangenen Kapitel angegebenen Kabeltyp verwenden.
• Damit das Kabel seine Eigenschaften erhält, darf der Mindestbiegeradius nicht unter dem Zehnfachen des
Außendurchmessers des Kabels (ca. 7 cm) betragen.
• Das Kabel darf nur für den unentbehrlichen Abschnitt ohne Ummantelung sein, um die Trennung des
Leiterpaars der Zweidrahtleitung zu minimieren.
• Es ist nicht zulässig, elektrische Knoten herzustellen, um die Geräte außerhalb der Klemmen der
Geräte anzuschließen. Um eine Innenstelle in Abzweigung auf der Steigleitung anzuschließen, die nicht
im Inneren der Wohnung verläuft, ist das Einsetzens eines Videoverteilers erforderlich, Karte 1082/51:
NEIN
48
Kabeltyp 0.28 mm 2 0.5 mm 2 1 mm 2
25 m 25 m 25 m
25 m 25 m 25 m
75 m 75 m 75 m
75 m 75 m 75 m
JA
IN/OUT DER
• Auf den Außenstellen und den Innenstellen befi ndet sich ein Schalter, der das Einsetzen eines
Leitungsabschlusses gestattet. Es ist erforderlich, den Abschluss in allen am Ende einer Leitung, die nicht
mit einem anderen Abschnitt von denselben Klemmen des Geräts weiterführt, verkabelten Geräten zu
aktivieren (Leitungsende):
Abschluss
Abschluss
Der Verteiler darf nicht an das Leitungsende angeschlossen sein
DS1082-005B DS1082-005B
ON
OFF
TC
Z
ON
ON DIP ON
1 2 3 4 5 1 2
OFF
Leitungsabschluss
Leitungsabschluss
Z
ON
OFF
Abschluss
ON
Abschluss
ON
Abschluss
ON
ON DIP ON
1 2 3 4 5 1 2
