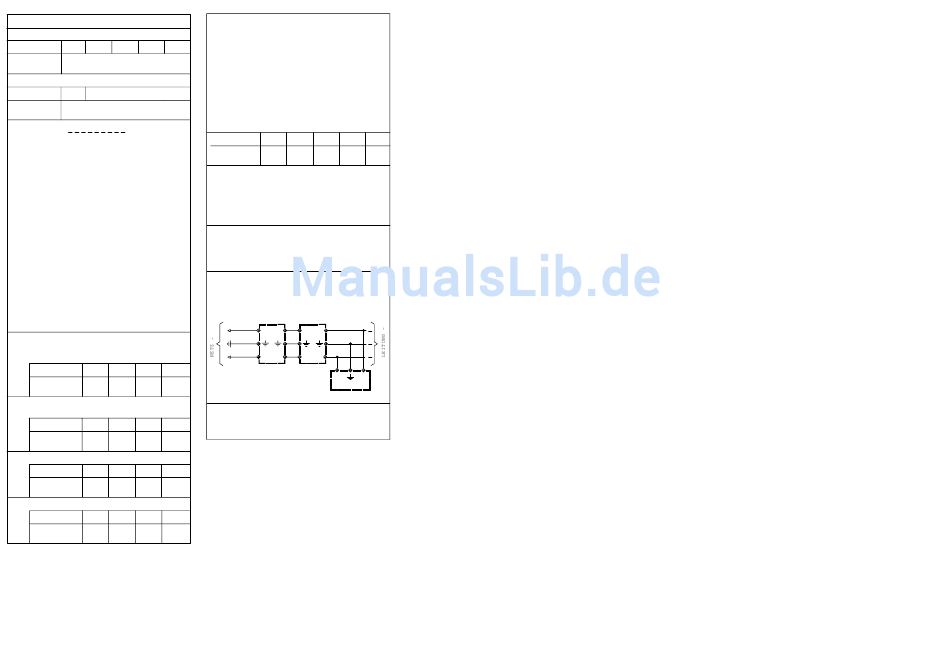

urmet domus 2GO! Systemhandbuch Seite 19

V2.001 - QUERSCHNITT DER LEITER
VOM NETZTEIL AN DIE AUSSENSTELLE
Abstand m 75 - - - - - -
Leiter Ausschließlich Kabel Karte
LINE
1082/90 verwenden
VOM NETZTEIL AN DIE INNENSTELLE
m 120(Max 75m mit Sentry+)
Abstand
Leiter
Ausschließlich Kabel Karte
LINE 1082/90 verwenden
HINWEISE
In jedem Fall muss, um die Immunität
gegenüber Störungen zu verbessern, vermieden
werden, die Leiter des Systems in der
Nähe von Starkstromkabeln zu verlegen,
daher einen Abstand von mehr als
30 cm einhalten.
Der Abstand zwischen der anrufenden
Vorrichtung und der am weitesten entfernten
Innenstelle darf maximal 150 m betragen.
Der Abstand zwischen den am weitesten von
den verschiedenen Steigleitungen entfernten
Innenstellen darf max. 150 m betragen.
Grenze der Reichweite der Anlage.
Es wird empfohlen, den folgenden Grenzwert
der Erweiterung der Anlage 2GO! nicht zu
überschreiten: maximal 375 m.
Für komplexe Anlagen muss die Summe aller
Leitungen berücksichtigt werden (die
Abschnitte der Seite der Außenstellen +
die Abschnitte der Seite der Video-/
Sprechanlagen).
Die Leitungen der Abzweigung vom Verteiler
an die Innenstellen sind eingeschlossen.
SIGNALE DER HILFSEINRICHTUNGEN VON DER
AUSSENSTELLE AN:
• ELEKTROVERRIEGELUNG.
Abstand m 30 50 100
Leiter
mmq 0,28 0,5 1
SE-, SE+
• TASTE ZUR BETÄTIGUNG DER
ELEKTROVERRIEGELUNG.
Abstand m 25 - - - -
Leiter
mmq 0,28 - - - -
PA, GND
• KONTAKT TÜRSENSOR.
Abstand m 25 - - - -
Leiter
mmq 0,28 - - - -
SP, GND
• VORRICHTUNG FÜR TVCC-KAMERAS.
Abstand
m 75 - - - -
Leiter
mmq 0,28 - - - -
T, GND
70
V2.002 - SUMME DER EINZELLASTEN
ACHTUNG! Die Summe der Einzellasten (C. U.)
der elektrischen Vorrichtungen, die die
Anlage bilden, muss unter der Höchstausgabe
(C.U) des Netzteils Karte 1082/20 liegen.
Für die Aufnahme in C. U. halten Sie sich
an das technische Handbuch des Systems.
Sollte es nicht möglich sein, die
Gesamtkapazität der Schilder zu erfüllen,
einen Transformator für die
Namenschildbeleuchtung mit den folgenden
maximalen Querschnitten und Abständen
hinzufügen:alimentador Ref. 1082/20.
Abstand m 75 75 75 - -
Leiter
mmq 0,28 0,5 1 - -
~0, ~12
V2.004 - Wichtig! Auf dem Netzteil
müssen die den nicht angeschlossenen
Leitungen entsprechenden Dip-Switches
auf „ON" positioniert sein
(siehe Bedienungsanleitung in der
Produktausstattung).
VX.006 - Für die Montage des Zubehörteils
in der Vorrichtung beziehen Sie sich
bitte auf die im Lieferumfang des Produkts
enthaltene Anleitung.
VX.008 - Die Geräte an einen Filter oder
eine Schutzvorrichtung für die
Versorgungsleitung anschließen.
Karte 1332/85 Karte1332/86
SCHUTZ FILTER
(NEUTRAL)
N 2 2 2 2
ERDUNG
(PHASE)
L 1 1 1 1
IN OUT IN OUT
L N
BENUTZER
VX.014 - Evtl. Zeitschalter oder
ähnliches zum Einschalten der
Beleuchtung.
DS1082-005B DS1082-005B
71
